海尔XQG56-B1286滚筒洗衣机脱水不提速故障检修
来源:家电维修  作者:佚名  2016-12-22 09:04:52

    该机设置洗涤及脱水程序后按启动键,进水到设定水位后,洗涤正常,进入脱水程序后排水泵运转正常,水排完后滚筒慢速地正反向转动,但一直不能高速运转,可是机器并不发报警音,能走完程序并发出洗衣完成的提示音,可是衣服还是湿的。
    滚筒洗衣机在脱水程序初始阶段的动作和洗涤动作一样,也是慢速正、反向转动,这样可使衣物均匀分布,转速是分阶段提高的。本机最高转速可达1200转/min。拆机发现该机是一台变频洗衣机,马达是三相电机,220V交流电经线路板上的桥堆和滤波电容整流滤波成300V直流电压,如图1所示,6只场效应管组成3相驱动电路,在控制芯片的作用下,6只场效应管轮流导通,形成一个三相驱动电压,驱动三相电机。电机的转速和三相电压的频率成正比,电机的转向由三相电压的相位决定。电机的后轴上装有一组磁钢,和磁钢对应的线路板上有一个霍尔元件(作为电机的测速元件)。电机转动后,霍尔元件发出转速信号,控制芯片将此信号与程序设定的转速信号相比较,然后调节场效应管的导通频率,以达到设定转速。

    引起本故障的原因,一是电脑板发出的控制信号不正常,二是变频板有问题,三是电机有问题。可以排除机械故障,因为如果是机械阻滞引起转速上不去,这样会引起电机过流保护。
    该机电脑板和变频板有3条连线,其中只有一根数据线。在执行脱水程序时,用示波器测数据线上有跳动的脉冲,但无法知道数据是否正常。由于变频板线路结构复杂,没有资料,无法检测,于是决定先从比较容易判断好坏的电机着手。

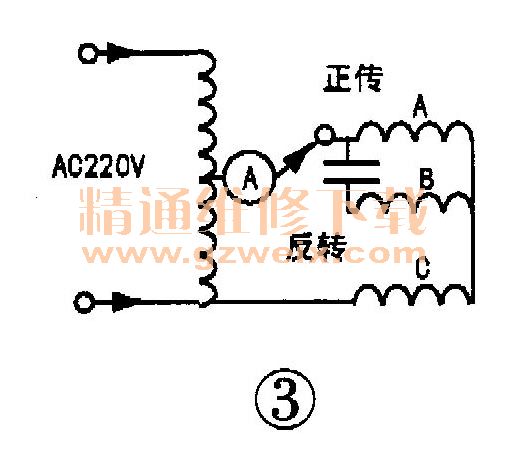

    该电机有5根引出线,如图2所示,其中2根接线圈超温保护开关,正常情况下是导通的,另有3根是三相绕组线A、B、C。看线圈漆包线没有变色情况(该电机是铝线绕组,漆包线颜色是黑色的,不要误认为漆包线高热变色了),再测A-B、A-C、B-C绕组电阻都是3.1Ω。由于没有三相电源,决定将三相电机改成单相电机进行检测,其接线如图3所示。由于是空载,电容容量为2μF~4μF均可。用调压器把AC220V电压调低到AC50V,给电机通电,正反转都正常,正反转电流也一样,因此判断电机应该没有问题。网购一块变频板装上后试机,故障消失,由此可以肯定原变频板有问题,估计是变频板上的软件数据错误所致。
