故障现象

    据用户介绍，该全自动洗衣机接通电源后，操作功能按钮时，显示正常，但蜂鸣器不响，整机也不能进入正常的工作状态。

故障分析

根据用户介绍的情况来看，出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时，可先对这部分电路进行检查。

故障检修

1．判断故障的大概部位

(1)检查提供给微处理器IC1(MN15828)的②脚上的+5 V电压在正常值范围内且稳定。

      (2)测量提供给微处理器IC1 (MN15828)的⑦脚上的复位电压也无明显的异常现象。

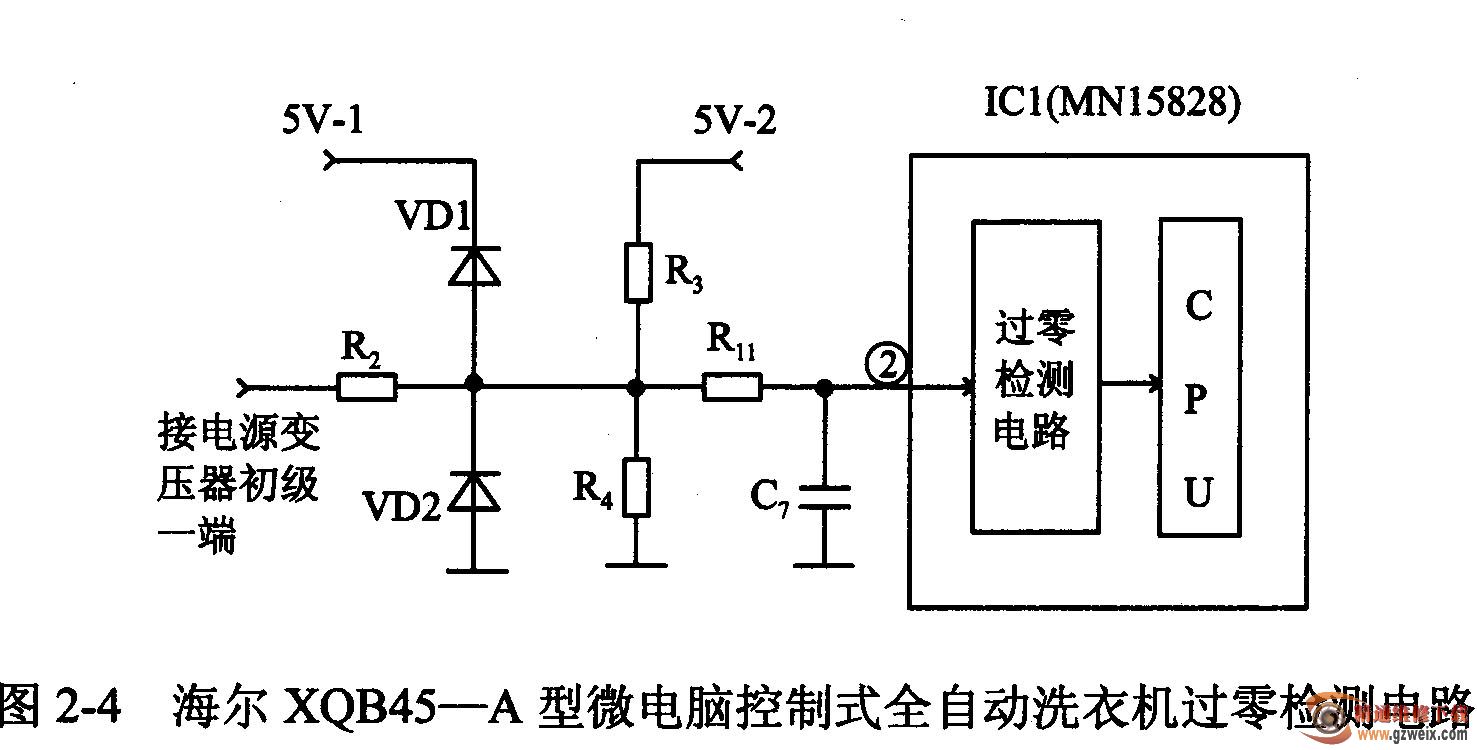

    (3)用示波器检查微处理器控制芯片ICI (MN15828)的时钟振荡引脚⑧与⑨脚上的时钟振荡波形正常。怀疑ICI (MN15828)的过零检测电路有问题，相关电路如图2-4所示。

    (4)对ICI (MN15828)的②脚外接的过零检测电路中的有关元器件进行检查，结果发现C7电容器有严重漏电现象存在。

    2．故障处理

    更换一只新的、同规格的0.01μF的瓷片电容器装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
