故障现象

据用户介绍，该全自动洗衣机接通电源后，按压功能按钮开关全部失效，功能指示灯也不亮，不能进行工作。但有两只电源指示灯可以点亮。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时，可先对这两部分电路进行检查。

    故障检修

    1．判断故障的大概部位

    (1)检查交流进线熔断器完好，说明电路中没有过电流现象存在。接通电源后，测量提供给开关电源的220 V交流市电基本正常。

      (2)测量由开关电源控制集成电路IC7 (TNY264P)与开关变压器TR等组成的开关电源电路输出的+5 V与+12 V电压正常，且该电压也加到了微处理器集成电路IC6(ATMEGA 16C)的工作电压输入端27、17脚上。

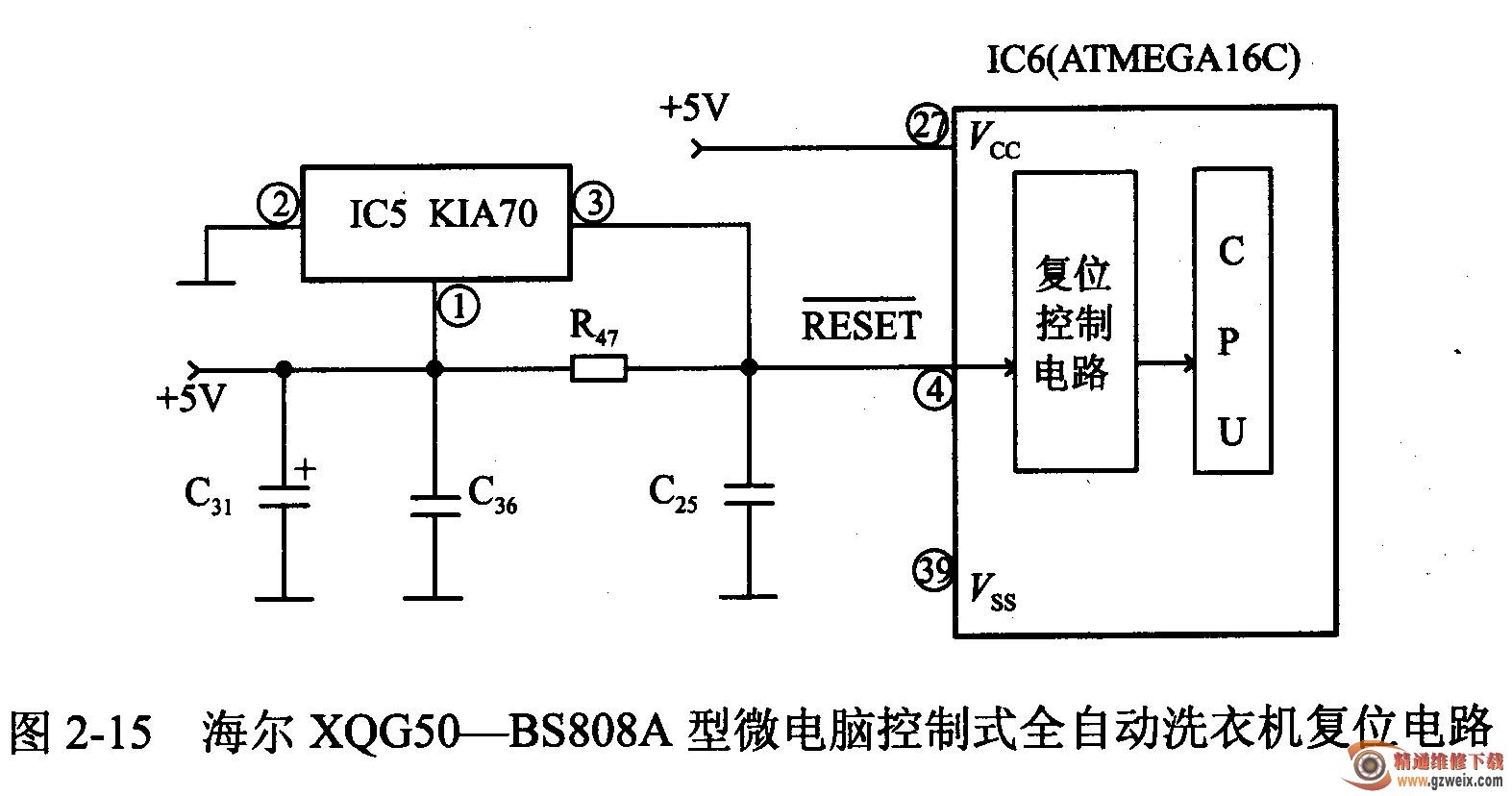

      (3)采用示波器检查微处理器控制芯片IC6 (ATMEGA16C)的时钟振荡引脚⑧与⑦脚电路上的振荡波形也正常，但检查IC6 (ATMEGA16C）的④脚复位端的C25电容器上的复位电压始终处于低电平，正常情况下复位后的电压应上升为4.5 V左右。相关电路如图2-15所示。

    (4)对IC6 (ATMEGA 16C)的④脚复位电路中的ICS (KIA70 ), C31, C36, C25、R47进行检查，结果发现R47电阻器的焊点有一圈裂纹，呈虚焊现象。

    2．故障处理

    加锡将R47电阻器虚焊的引脚重焊一遍使其牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。

    提示

    如三端复位集成电路损坏一时无原型号的更换时，也可以采用KIA7039P, KIA7042P,KIA7045P, KIA7542P, KIA7542Z, PST529C2, PST591B, PST994C, PST5720-2等型号直接进行代换。
