故障现象

    据用户介绍，该洗衣机插上电源插头进行功能操作时，按压按键进行洗涤工作时，洗涤电动机只能作一个方向运转。

    故障分析

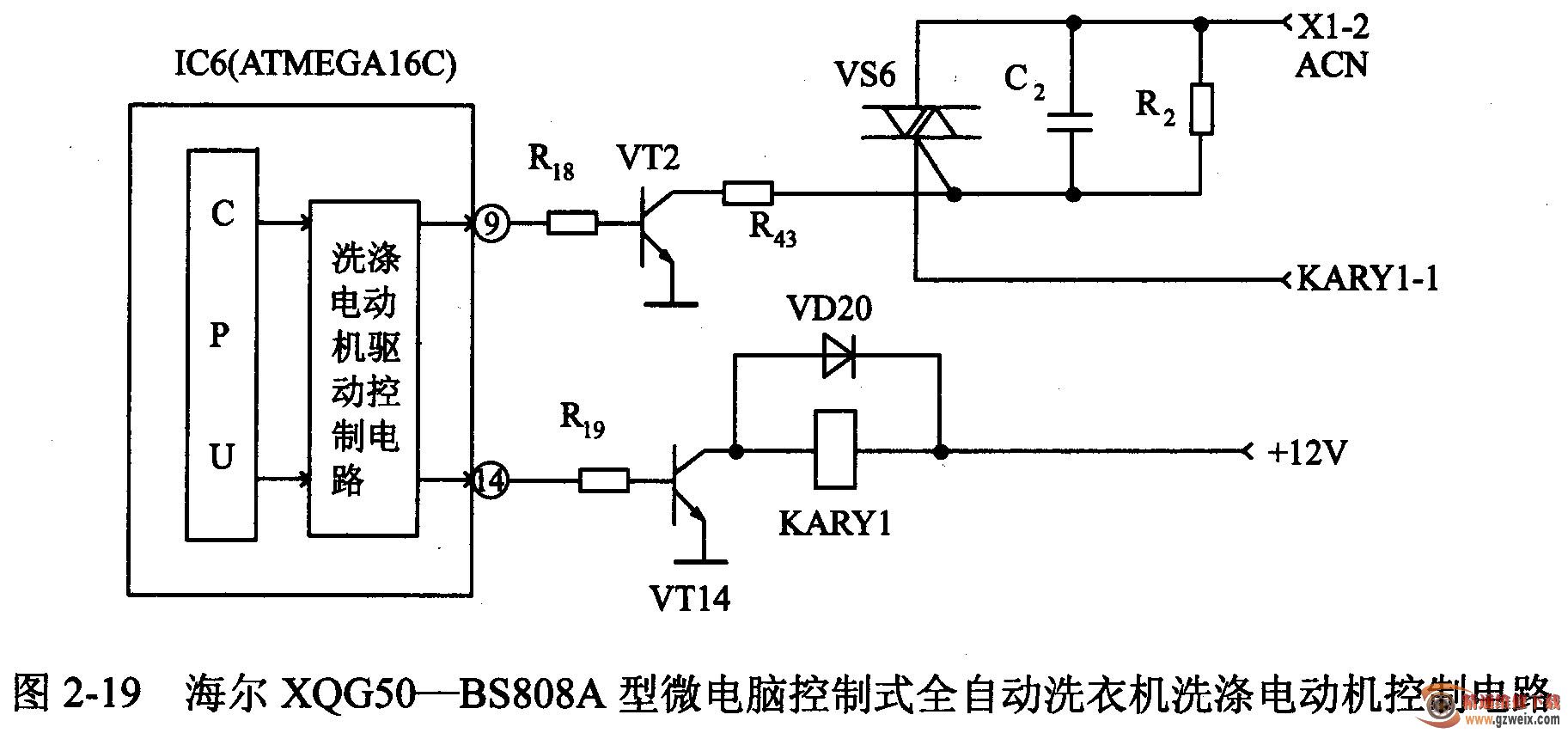

    根据用户介绍的情况来看，出现这种故障的部位通常与微处理器控制的洗涤电动机控制电路有关。该洗衣机的洗涤电动机的控制电路主要由微处理器IC6 (ATMEGA16C)的⑨、14脚与VT2, VT 14、双向晶闸管VS6, KARY1继电器、洗涤电动机M16P等组成，相关电路如图2-19所示。检修时，可先对这部分电路进行检查。

故障检修

1．判断故障的大概部位

    (1)接通电源后，在按压操作按键进行正、反向洗涤工作时，测量微处理器IC6(ATMEGA 16C)的⑨、⑩脚脚输出的高、低变化的电平基本正常，说明微处理器输出的控制信号基本正常。

   (2)测量加到双向晶闸管VS6控制栅极上的控制电平及VT 14管基极上的电平，结果发现加在VT14管基极上的电平基本正常，但VS6栅极上始终没有控制电平信号。

    (3)断电后，对VS6栅极与IC6 (ATMEGA 16C）的⑨脚之间的电路元器件进行检查，结果发现R18电阻值为∞，显然已经损坏。

2．故障处理

    更换一只新的、同规格的4.7 kΩ的金属膜电阻器装上后，接通电源试机，洗衣机洗涤的工作恢复了正常，故障排除。

    提示

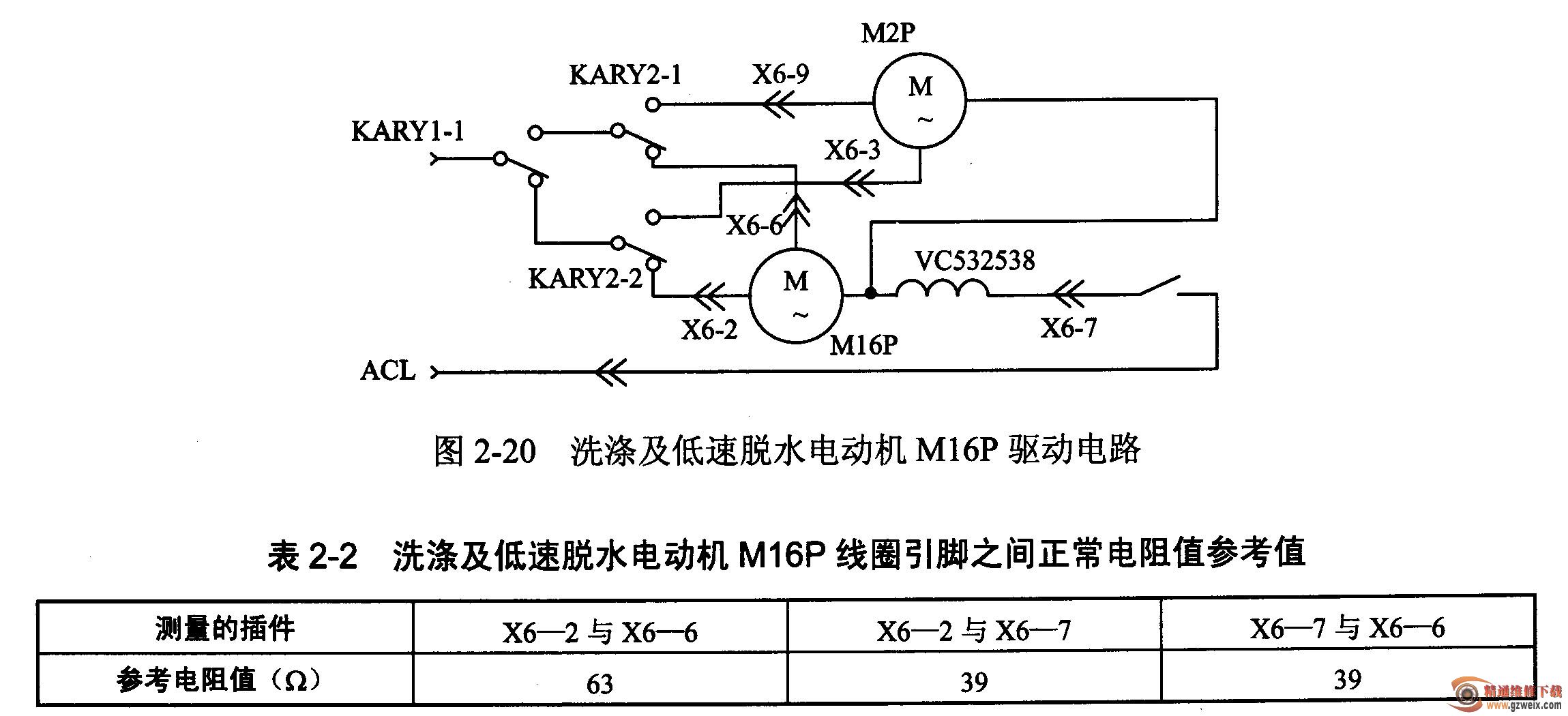

    M 16P为洗涤及低速脱水电动机，当其异常时，也会出现上述故障。该电动机在电路中采用X6连接接插件与电路进行连接，如图2-20所示。该电动机三个引脚之间线圈的正常电阻值如表2-2所列。
