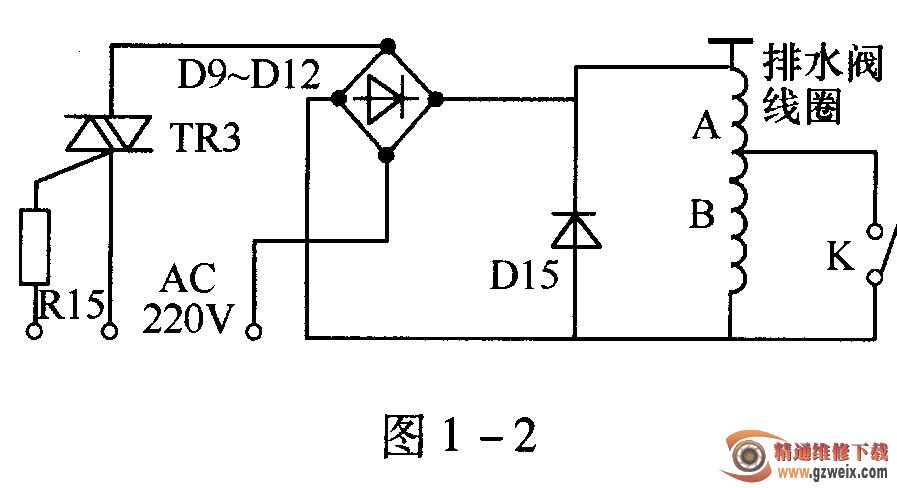

检查与分析：经开机检查与观察，发现机器排水时，排水阀电磁铁发出“咔咔”声。拆下电磁铁检查，发现其中一线圈（图1-2中B线圈）开路。相关电路如图1-2所示。分析原理可知：由微处理器输出的控制脉冲经三极管和R15触发双向晶闸管TR3导通，于是交流220V电压经桥式整流后加在排水阀电磁铁上。开始时开关K是闭合的，B线圈被短路，很大的电流流过线圈A，产生磁场使电磁铁芯运动，将排水阀打开，当电磁铁芯运动到位后，触动开关K断开，则B线圈与A线圈串联，电流降为较小值。由于串联后线圈匝数增加，因而较小的电流仍能维持排水阀打开状态，正常时A线圈阻值为120Ω,A+B线圈为3300SZ。由于B线圈已开路，当排水阀打开到位后K断开，导致A线圈中电流消失，在排水阀内弹簧的作用下铁芯被拉出，排水阀随之关闭，这样开关K又自动闭合，因而A线圈中又有电流通过，排水阀又被打开。如此形成周期性的开闭，便发出急促的“咔咔”声。

检修结果：更换电磁铁后，故障排除。
