故障现象

    据用户介绍，该洗衣机插上电源插头接通电源后，可以正常进水，但不能加热，数码显示屏上显示“Err3”字样。

    故障分析

    根据用户介绍的情况来看，显示的“Err3”字样是一种故障代码，其含义为温度传感

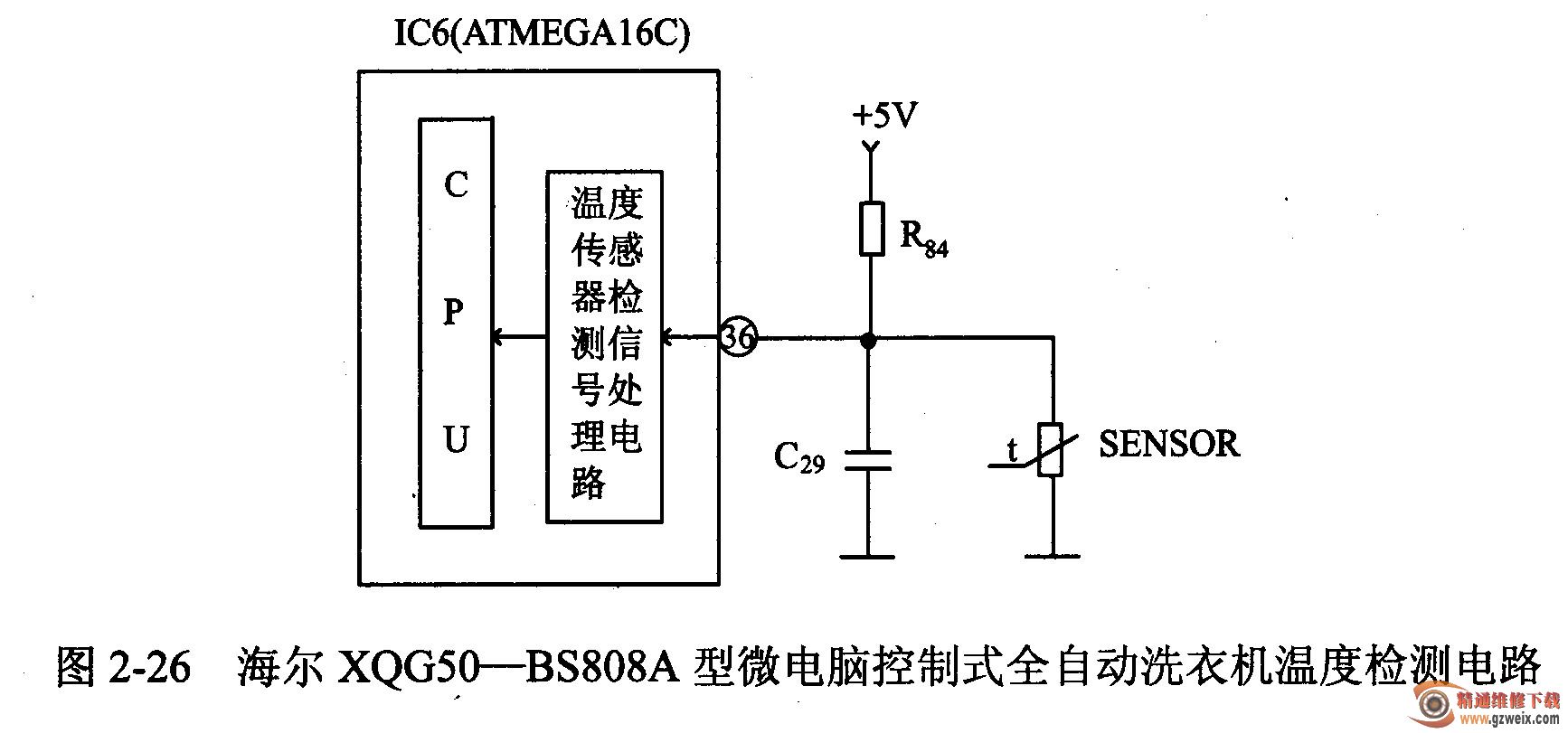

器损坏。海尔XQG50-BS808A型微电脑控制式全自动洗衣机的温度传感器SENSOR连接在微处理器IC6 (ATMEGA 16C)的36脚上，相关电路如图2-26所示。检修时，可先对这部分电路进行检查。

故障检修

1．判断故障的大概部位

    (1)接通电源开机，测量提供给温度传感器SENSOR检测电路的+5V工作电压基本正常。

    (2)断电后，测量IC6 (ATMEGA 16C)的36脚与地线之间的直流电阻值较大，怀疑温度传感器SENSOR本身不良，将其拆下进行检查其电阻值为∞，显然己经开路损坏。

    2．故障处理

    更换一只新的、同规格的负温度系数热敏电阻器装上后，接通电源试机，加热功能恢复了正常，故障排除。

    提示

    更换新的负温度系数热敏电阻器以后，应注意恢复其良好的密封性能，也就是要采取一定的防水措施，这一点一定要注意。
