故障现象

    据用户介绍，该洗衣机通电后，旋转程控开关，不按开始键K6就启动，电动机噪声较大，且不能脱水，数码显示屏上显示“Err2”字样。

    故障分析

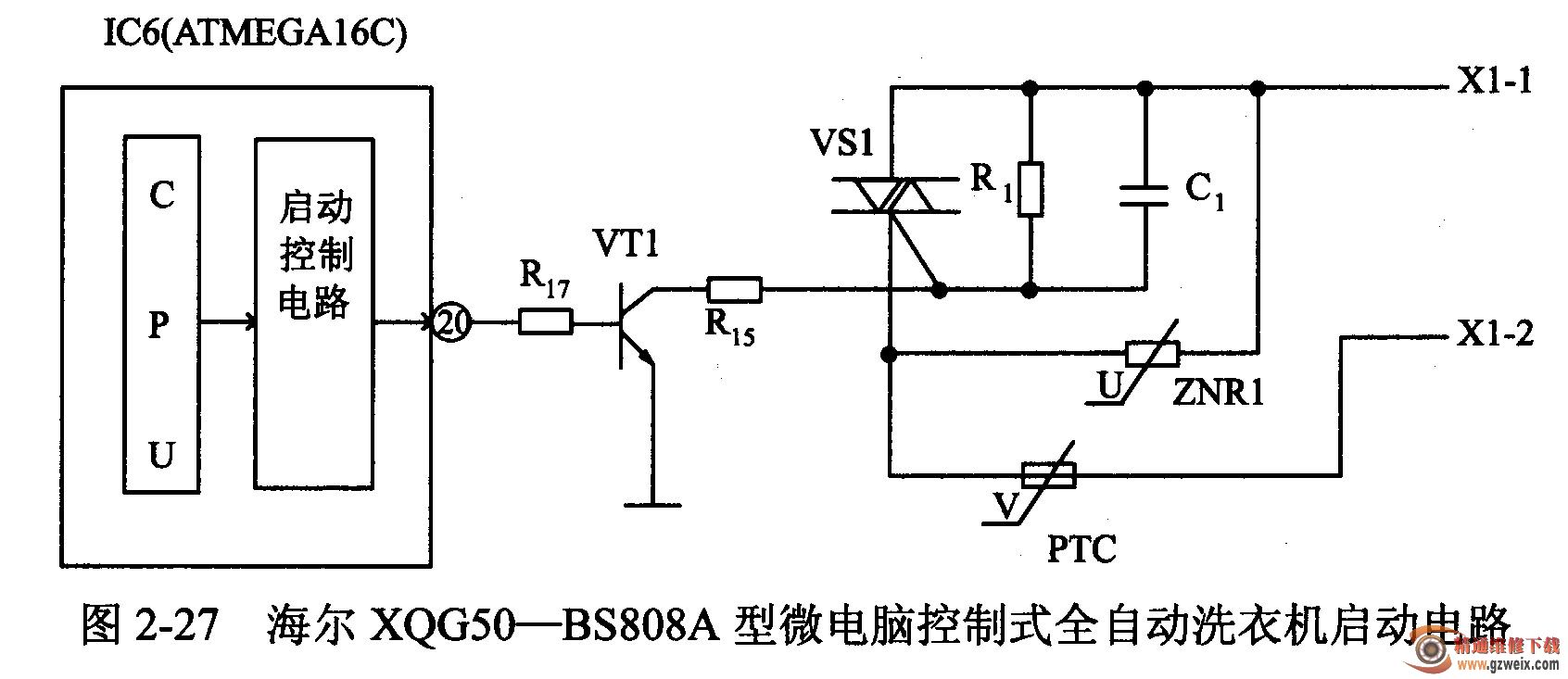

    根据用户介绍的情况来看，显示的“Err2”字样是一种故障代码，其含义为排水系统有问题。但从用户介绍的情况上看好像是启动方面的问题。海尔XQG50-BS808A型微电脑控制式全自动洗衣机的启动电路由微处理器IC6 (ATMEGA 16C)的20脚，VT1晶体管，双向晶闸管VS1，电阻器R17, R12, R1，电容器C1等组成，相关电路如图2-27所示。检修时，可先对这部分电路进行检查。

故障检修

    1．判断故障的大概部位

    (1)接通电源开机，在未按下开始按键K6时，测量微处理器IC6 (ATMEGA16C )的20脚输出的低电平信号基本正常。

    (2)断电后，拆下PCB印制电路板，在路测量VT1晶体管没有损坏，怀疑双向晶闸管VS1本身不良，将其拆下进行检查已经击穿损坏，考虑到数码显示屏上显示有“Err2”字样，故顺便又对双向晶闸管VS5进行检查，发现其也己经击穿损坏。

    2．故障处理

    更换两只新的、同规格的双向晶闸管装上后，接通电源试机，洗衣机恢复了正常，故障排除。

    提示

    双向晶闸管VS1的型号为BT131, VS5的型号为BT139，两者大小基本一样，但参数却不一样，BT131可以用来代换BT139，但BT139却不能用来代换BT131 。BT139可以采用BT139E. BT139F、BT139X, BTA16B、BTA16C、BTA16AW.. BTA16BW. BTA16CW,MAC 15A, TAG280A, TAG281型双向晶闸管直接进行代换。
