故障现象

    据用户介绍，该洗衣机通电进行功能操作后，可以正常进入洗涤状态，但在洗涤过程中有时会自动断电。

    故障分析

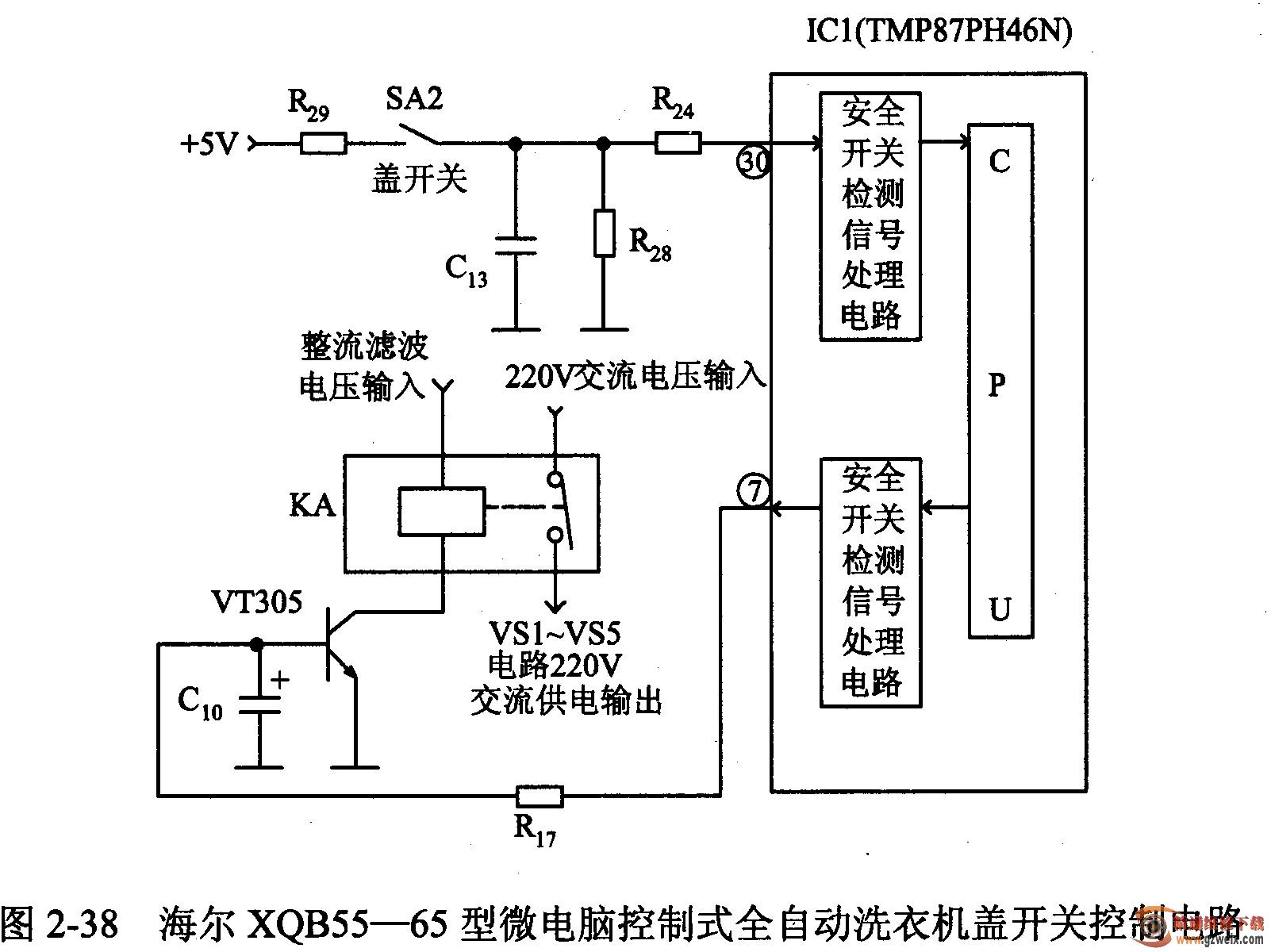

    根据用户介绍的情况来看，由于洗涤时电动机工作正常，说明微电脑控制电路、电动机电路的工作基本正常，出现这种故障的部位通常与盖开关及其控制电路有关。相关电路如图2-38所示。检修时，可先对这部分电路进行检查。

    故障检修

    1．判断故障的大概部位

    (1)拆开面板，对盖开关SA2本身进行检查，没有发现其有明显的异常或损坏现象。

    (2)对微处理器IC1（TMP87PH46N）的30脚外接的有关元器件进行检查，结果发现R2a电阻器的一只引脚呈虚焊状态。

2．故障处理

加锡将R24电阻器虚焊的引脚重焊牢固后，接通电源长时间试机，洗涤时出现的自动断电故障再没有出现，故障排除。

    提示

    该洗衣机专门设置了开盖停机自动保护电路，该电路主要由微处理器IC 1（(TMP87PH46N）的30脚内电路、永久磁铁与磁控器、电阻器R29, R24, R28、电容器C13等组成。在内捅转动、洗涤过程中若打开上盖，磁控器远离磁铁后，就会使磁控器开关断开，进而就会使IC1（TMP87PH46N）的30脚为低电平，微处理器IC 1内电路经解析就会判断为洗衣机的上盖已经打开，进而就会从其⑦脚输出低电平，使VT305管的基极为低电平而截止，继电器KA线圈断电后，其触点也就从闭合状态释放为断开状态，从而使加到双向晶闸管VS1 - VS5上的220 V交流电源均断开，以实现开盖自动保护功能。当上盖关好后，程序也会继续执行。

    本例故障主要是由于R24电阻器的一只引脚呈虚焊状态，致使IC1（TMP87PH46N）的30脚有时为低电平实现误保护而自动切断了220 V交流电源，出现了上述故障。
