故障现象

    据用户介绍，该全自动洗衣机接通电源后，指示灯显示正常，操作启动功能按钮时，洗涤指示灯闪亮一下，但蜂鸣器不响，整机也不能进入正常的进水工作状态。

    故障分析

    根据用户介绍的情况来看，出现这种故障的部位通常与整机的系统控制微处理器电路有关。检修时，可先对这部分电路进行检查。

故障检修

1．判断故障的大概部位

      （1）检查提供给微处理器MC68HC05 SR3的④脚上的+5 V电压在正常值范围内，且稳定。

      （2）测量提供给微处理器MC68HC05SR3的②脚上的复位电压也无明显的异常现象。

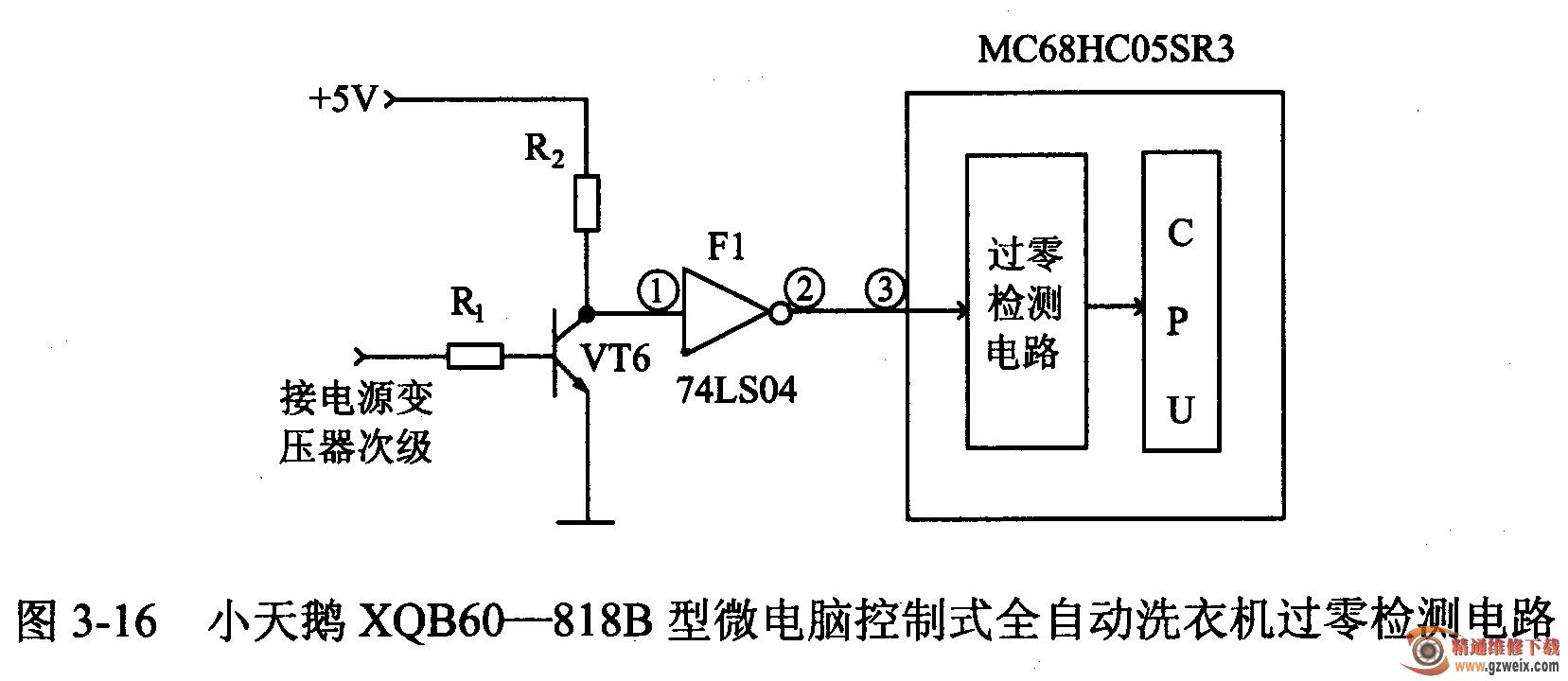

      （3）用示波器检查微处理器控制芯片MC68HC05 SR3的时钟振荡引脚⑤与⑦脚上的振荡波形正常。怀疑MC68HC05SR3的过零检测电路有问题，相关电路如图3-16所示。

   （4）对MC68HC05SR3的③脚外接的过零检测电路中的有关元器件进行检查，结果发现数字集成反相器F1 (74LS04)的①脚呈虚焊状态。

    2．故障处理

    加锡将数字集成反相器F1 (74LS04）虚焊的①脚重焊牢固后，接通电源试机，洗衣机的工作恢复了正常，故障排除。

    提示

    F1的型号为74LS04，是一种六反相器，在电路中仅使用了其①与②脚内的一只反相器，还有五只反相器没有使用。故当其①与②脚内的这只反相器损坏以后，也可以采用未使用的反相器来进行替换。
