故障现象

    据用户介绍，该洗衣机插上电源插头进行功能操作时，各功能按键均无效，洗衣机面板上的指示灯不亮，整机也不能工作。

    故障分析

    该机是一种采用MN1402WFCS型微处理器组装而成的小天鹅XQB30-8型微电脑控制式全自动洗衣机。根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时，可先对这两方面电路进行检查。

    故障检修

判断故障的大概部位

      (1)接通电源后，测量加到电源变压器T初级上的220 V交流市电基本正常，次级输出的交流低压也无问题。；

      (2)测量二极管VD 14-VD 17整流、C7电容器滤波后输出的直流电压正常，检查由VT12, VDS2, VD1,R28组成的简易稳压电源电路输出的+6V直流电压也无问题，且该电压又经隔离二极管VD 11得到的5.3 V左右的直流电压也加到了微处理器集成电路MN1402WFCS的工作电压输入端20脚。

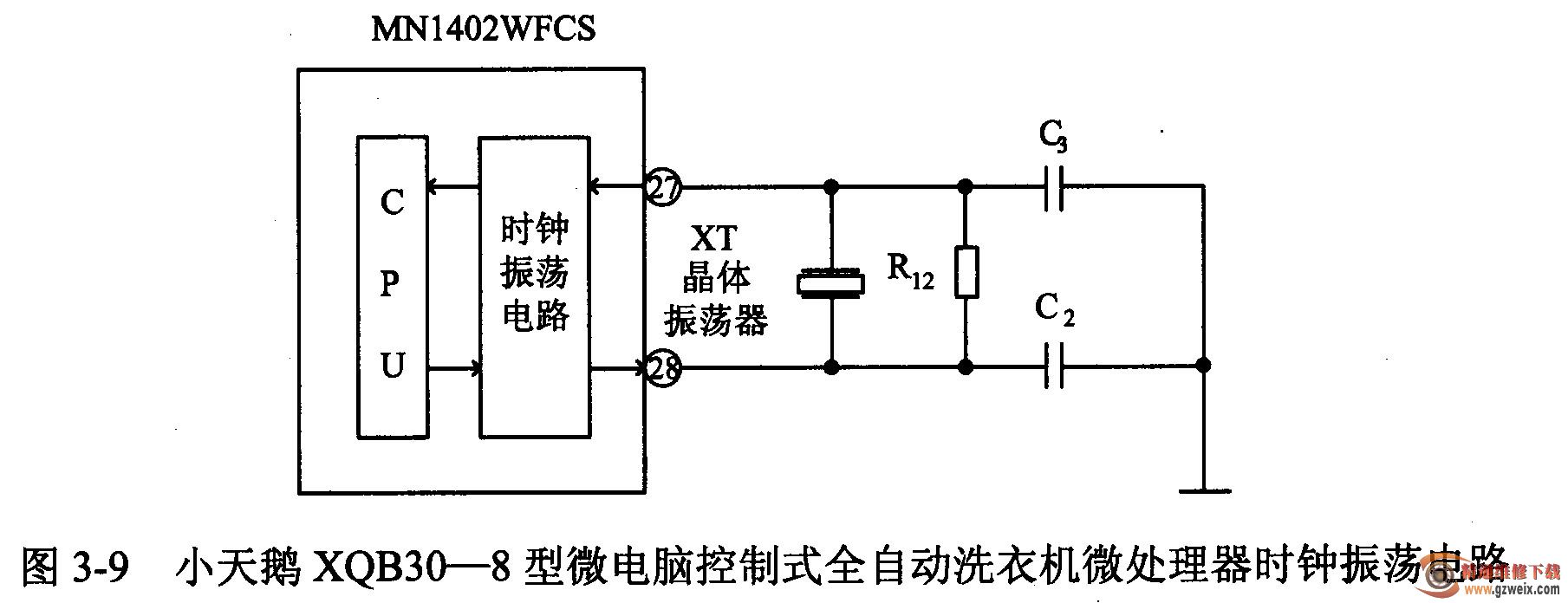

      (3)检查系统控制微处理器MN1402WFCS的⑩脚上的复位信号无问题，但检查时钟振荡电路引脚27与28脚上为低电平，而正常情况下应为1.5 V左右的电压。相关电路如图3-9所示。

    (4)对MN1402WFCS的27与28脚之间连接的C3, C2电容器、R12、石英晶体振荡器XT（4 MHz）进行检查，结果发现C：电容器有严重的漏电现象。

    2．故障处理

    更换一只同规格的的瓷片电容器装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
