故障症状：该机在低水位工作正常，但置于高水位工作时，进水至低水位时，就停止进水。

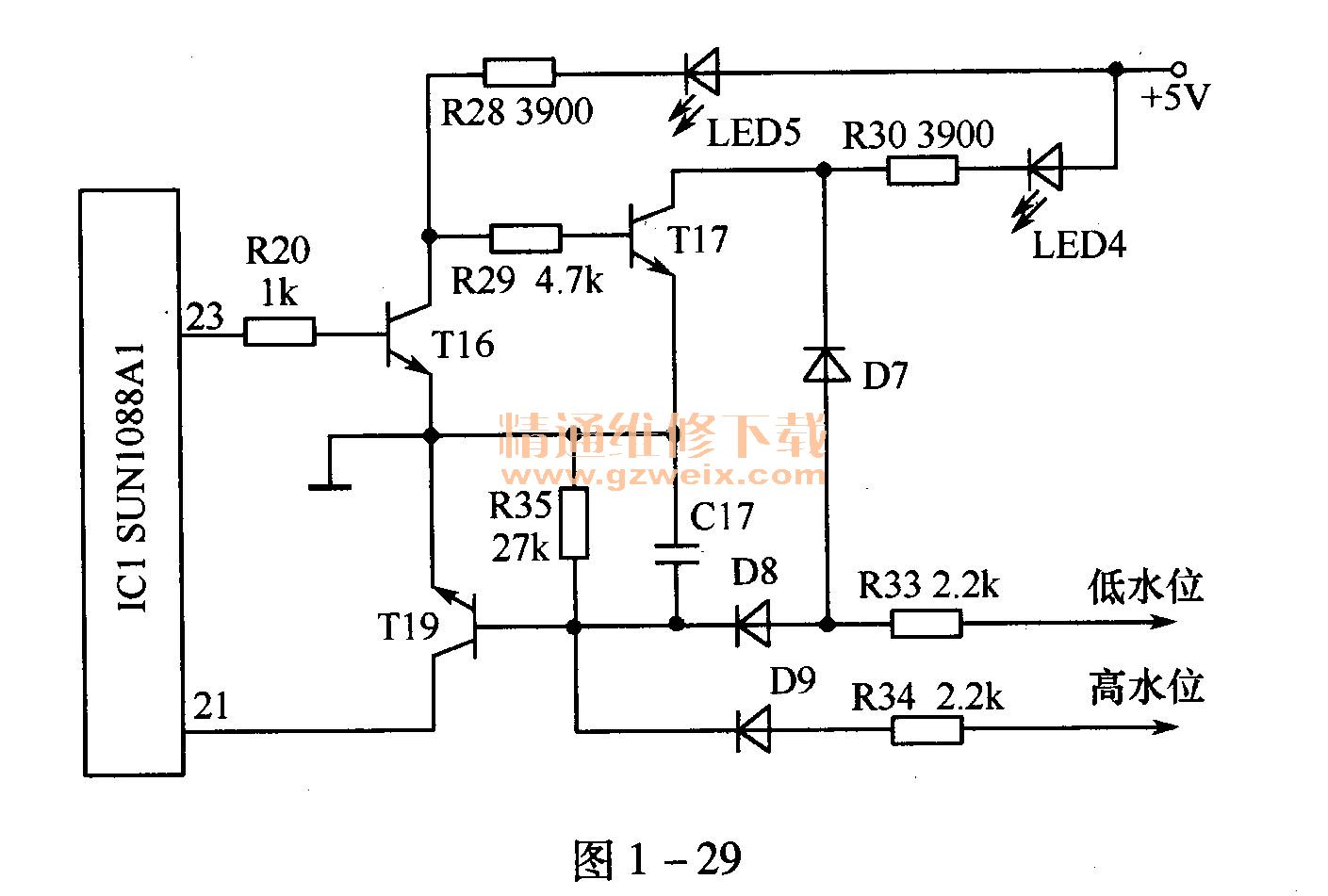

    检查与分析：根据现象分析，该故障可能发生在保护电路等相关部位，电路如图1-29所示。由原理可知，IC1 SUN1088AI的（23）脚电位的高／低决定水位的低／高设置，即当程序设置在低水位时，其（23）脚为高电平（0. 85V），此时T16饱和导通，低水位指示灯LED5亮，T17截止，LED4不亮；当程序设置为高水位时，（23）脚为低电平（0V）,T16截止，LED5熄灭，T17导通，LED4亮（有个别机型在LED5两端并联一只1 kΩ以上的电阻，以保证在高水位状态有足够大的基极电流使之饱和导通和LED4被点亮）。当程序设定在低水位时，进水水位接通低水位开关后，+5V电压通过R33,D8提供足以使T19饱和的基极电流，T19由截止变为饱和导通。当进水过程结束后程序继续向下进行，当程序设定在高水位时，进水水位接通低水位开关后，虽然也有R33电流，但由于此时的R17处于饱和状态，T19基极电位被钳位为低电位而处于截止状态，使IC1(21)脚仍为高电平，所以洗衣机继续进水。当水位达到高水位时，+5V电压通过R34,D9向T19提供基极电流，使T19饱和导通，其IC 1(21)脚由高电平变为低电平，使洗衣机停止进水，其程序向下进行，0根据上述分析，造成机器故障的原因可能是二极管D7损坏所引起，试在原D7两端同方向并接一只1 N4007二极管后试机，工作恢复正常。

检修结果：更换二极管D7后，故障排除。
