琴岛-夏普XPB36-3S型洗衣机,波轮突然停转
来源:本站整理  作者:佚名  2013-05-20 10:20:28

    故障症状:刚开机时一切正常,洗涤过程中波轮突然停转。

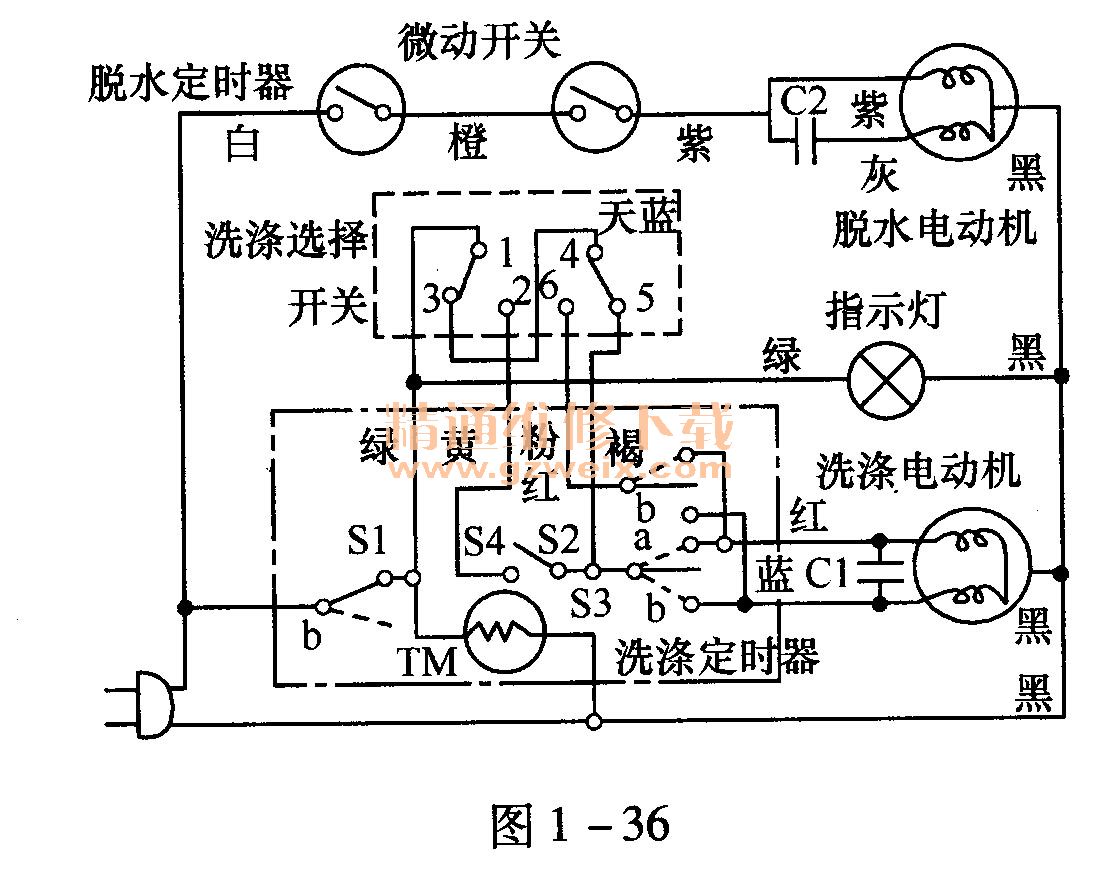

    检查与分析:根据现象分析,该故障可能发生在洗涤电动机、定时器、选择开关等相关部位。该机采用电动式洗涤定时器,电气控制原理如图1-36所示,洗涤时,由洗涤定时器内的开关S2 , S3 , S4分别对标准洗、轻柔洗1和轻柔洗2三种洗涤方式进行控制,具体控制流程如下:

                                      →指示灯
                                      →洗涤选
    (1)标准洗:电源→电源开关S1→触点13→触点46→S2a、S2b→洗涤电动机。
    (2)轻柔洗1:电源→电源开关S1→触点13→触点45→S3a、S3b→洗涤电动机。
    (3)轻柔洗2:电源→电源开关S1→触点12→S4→S3a、S3b→洗涤电动机。
                                      →选择开关
                                      →微型电动机
    上述3种洗涤方式均通过S2或S3的触点a,b的转换,实现电动机的正、反转动,并通过控制电动机运转和停止的时间来实现。如果电源开关S1损坏或触点接触不良,洗涤选择开关损坏或触点接触不良,洗涤电动机绕组开路或短路,定时器损坏或弹片触点接触不良,微型电动机TM烧坏等均会使洗涤电动机停转。对上述元件逐一检查,发现微型电动机绕组已短路。

检修结果:更换微型电动机后,通电试机,故障排除。
