故障现象
    据用户介绍，该洗衣机插上电源插头进行功能操作时，洗衣机面板上的指示灯不亮，整机也不能工作。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电或系统控制电路有关。检修时，可先对这两方面电路进行检查。
    故障检修
    1．判断故障的大概部位
      (1）接通电源后，测量加到电源变压器T初级上的220 V交流市电基本正常，次级输出的8V左右的交流低压也无问题。
      (2)测量三端固定稳压集成电路7806输出的＋6V电压正常，且该电压又经隔离二极管VD6加到了微处理器集成电路ZILOG-Z8 ( IIJ8901)的工作电压输入端①脚。

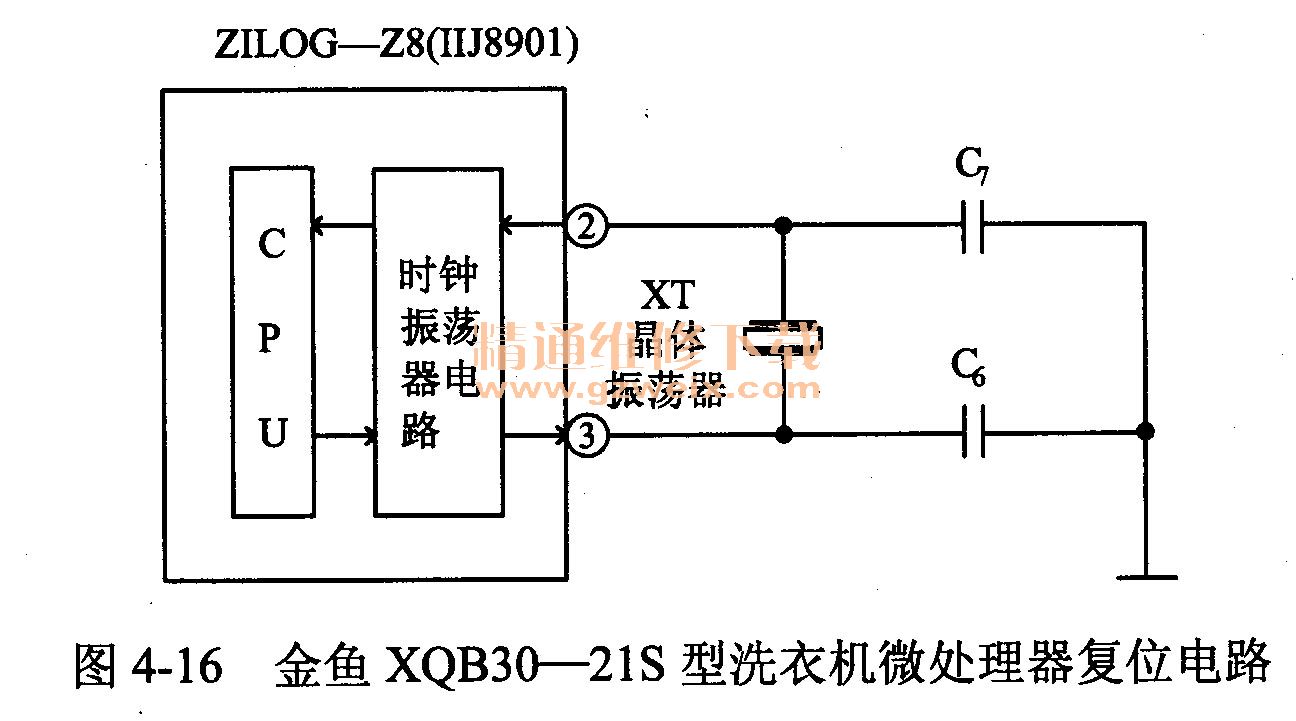

      (3)检查系统控制微处理器ZILOG-Z8 ( IIJ8901)的④脚上复位信号也无问题，但检查时钟振荡电路引脚②与③脚上为低电平，而正常情况下应为1.5 V左右的电压。相关电路如图4-16所示。

    (4)对ZILOG-Z8 (IIJ8901)的②与③脚之间连接的C6, C7电容器、石英晶体振荡器XT (4 MHz)进行检查，结果发现C6电容器有严重的漏电现象。
    2．故障处理
    更换一只同规格的10 pF的瓷片电容器装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。
    提示
    更换的10 pF的瓷片电容器应选择优质的，由于其容量值较小，故也应选择误差较小的来更换。
