故障现象
    据用户介绍，该全自动洗衣机进水功能基本正常，但不能进行排水。
    故障分析

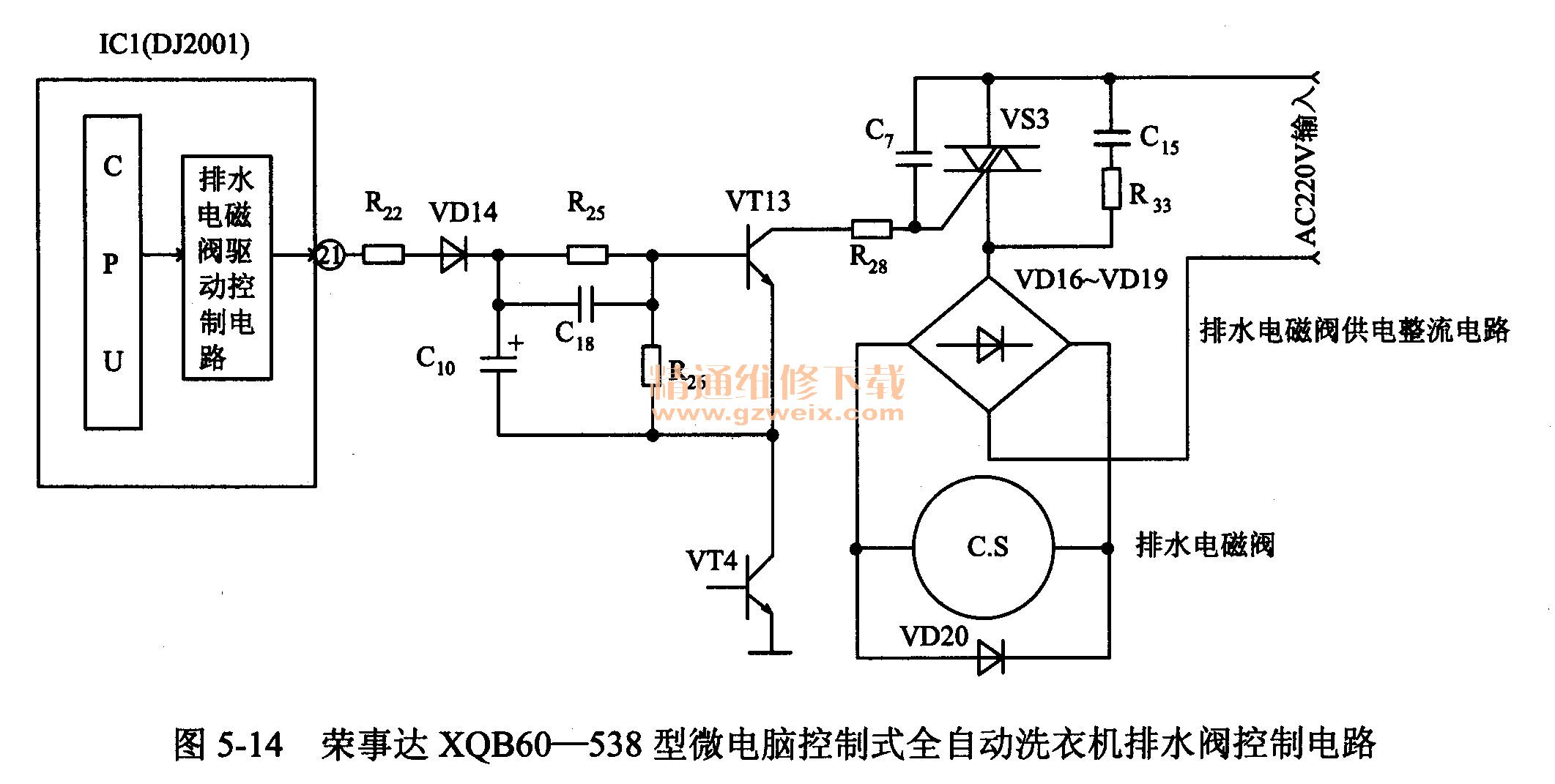

    根据用户介绍的情况来看，出现这种故障的部位通常与排水阀控制电路有关。该全自动洗衣机排水阀控制电路由微处理器IC 1 （DJ2001）的20脚与开关晶体管VT 12、双向晶闸管VS3、排水电磁阀C.S组成，相关电路如图5-14所示。检修时，可先对这部分电路进行检查。

故障检修
1．判断故障的大概部位
（1）接通电源后，在排水状态时，测量微处理器ICI （DJ2001）的20脚输出的高电平信号正常，说明微电脑控制电路的工作基本正常。测量排水阀两端的直流电压为0 V。怀疑排水阀驱动电路有元器件损坏。
    （2）断电后，对IC 1 （DJ2001）的20脚到排水电磁阀C.s进行检查，发现C1。电容器严重漏电。
    2．故障处理
    更换一只新的、同规格的电容器装上后，接通电源试机，洗衣机的排水恢复了正常，故障排除。
