故障现象
    据用户介绍，该洗衣机插上电源插头接通电源后，可以正常进水，但达到设定的位置后仍然不停止进水。
    故障分析

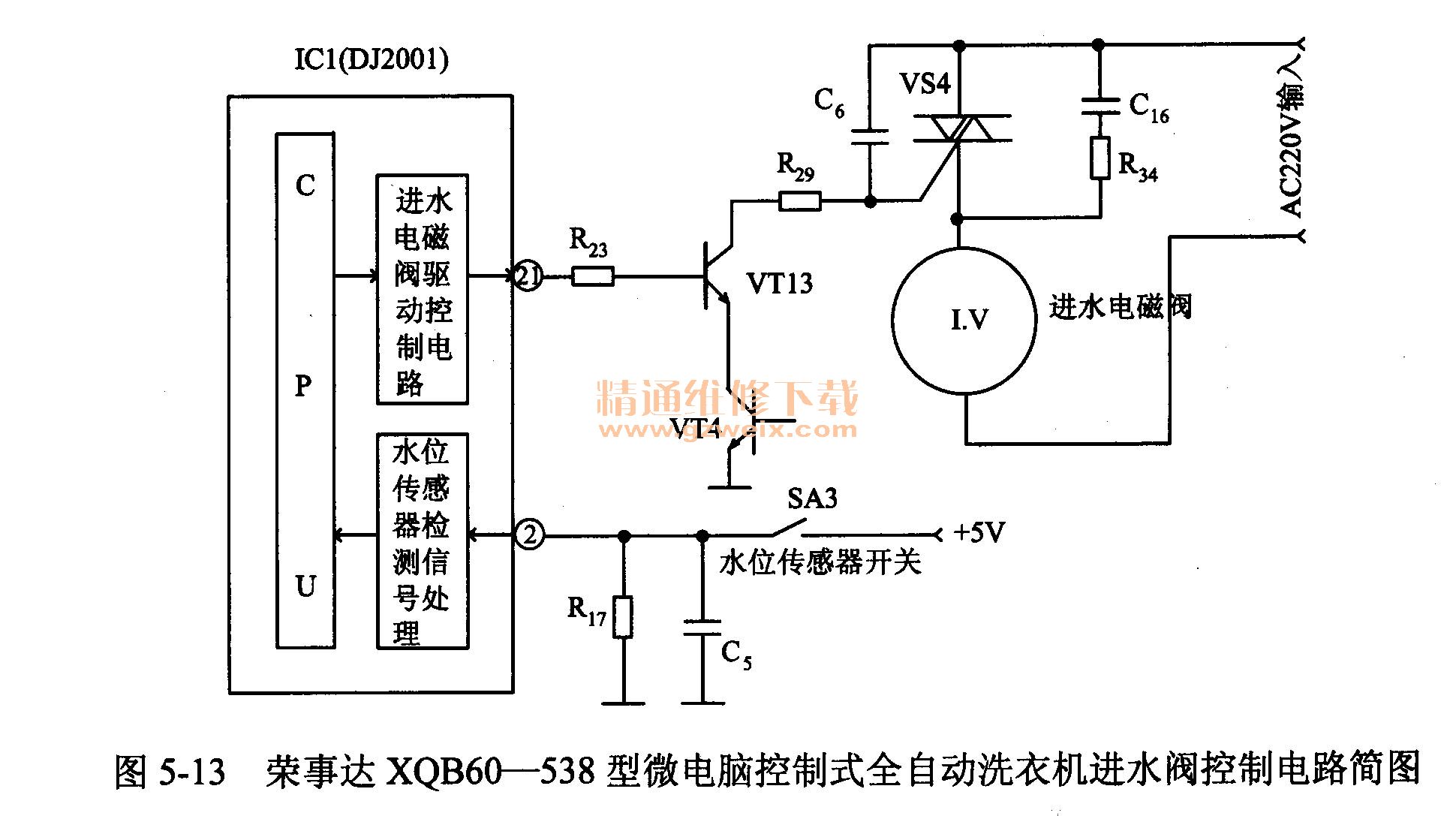

    根据用户介绍的情况来看，出现这种故障的部位通常与进水阀控制电路有关。该全自动洗衣机进水阀控制电路由微处理器ICI （DJ2001）的21脚与开关晶体管VT13、双向晶闸管VS4、进水电磁阀IN等组成，相关电路如图5-13所示。检修时，可先对这部分电路进行检查。不过，当水位传感器开关SA3不良时，也会引起进水不止故障，对此也不容忽视。

故障检修
1．判断故障的大概部位
      （1）接通电源后，在进水状态时，测量微处理器ICI （DJ2001）的21脚输出的高电平信号正常。
    （2）在进水达到设定的位置后，测量ICI （DJ2001）的21脚输出的高电平不能转变为低电平，此时测量加到进水电磁阀线圈两端的220 V交流电压仍然存在。由此说明微处理器输出的控制信号与进水阀控制电路基本正常，问题可能出在水压传感器电路。进一步应重点对压力开关SA3进行检查。
      （3）在进水达到设定的位置后，拔下压力开关SA3上的两个插头，然后用导线将这两个插头短接，进水仍然不能停止，由此说明，压力开关或气路上无问题。问题出在电路上。
      （4）对与压力开关SA3有关的元器件进行检查，发现C5电容器两端的电阻值很小，将其拆下检查，其有严重的漏电存在。
    2．故障处理
    更换一只新的、同规格的电容器装上后，接通电源试机，洗衣机的进水可以自动停止，故障排除。
