一台新乐XQB40-1型全自动洗衣机，据用户介绍，该全自动洗衣机接通电源后，指示灯均不亮，功能按钮开关全部失效，不能进行工作。
    故障分析
    根据用户介绍的情况来看，出现这种故障的部位通常与整机的供电电路、微处理器控制电路有关。检修时，可先对这两部分电路进行检查。
      故障检修
1．判断故障的大概部位
   （1）接通电源以后，检查整流滤波后＋14V左右的直流电压基本正常，三端固定稳压集成电路7805输出的+5V电压也无问题，且该电压也加到了微处理器控制电路。

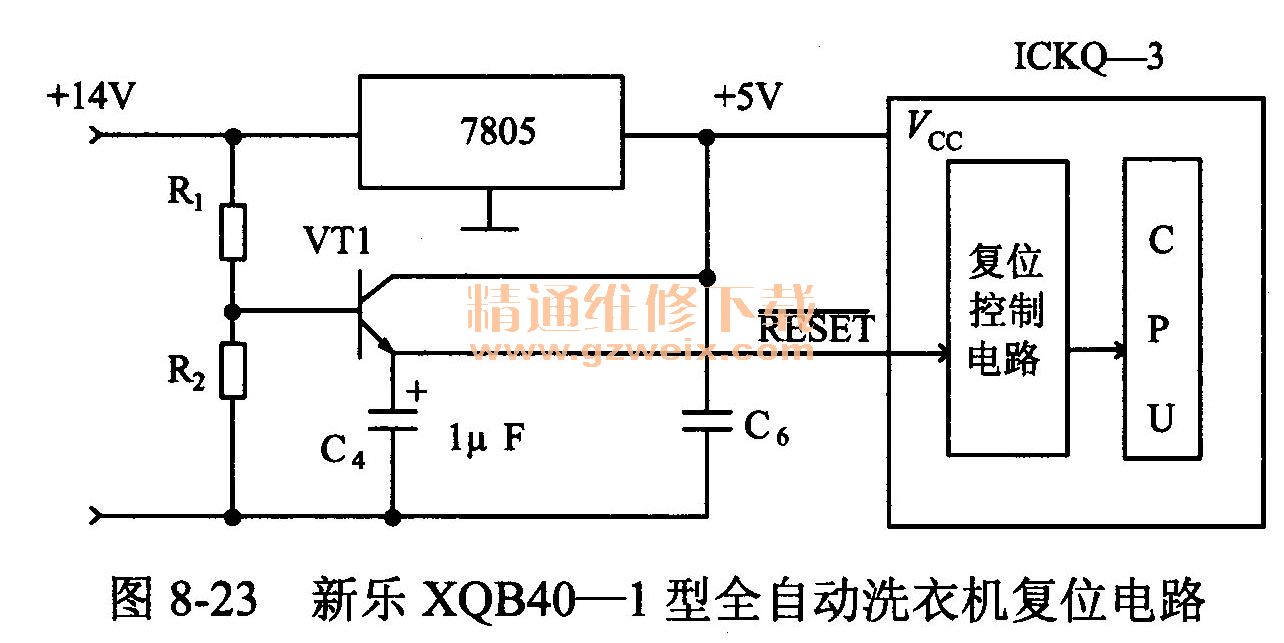

   （2）采用示波器检查微处理器的时钟振荡电路上的振荡波形也正常，但检查C4电容器上的复位电压始终处于低电平，正常情况下复位后的电压应上升为3.8V左右。相关电路如图23所示。

（3）对复位电路中的R1、R2、VT1， C4等进行检查，结果发现C4电容器有严重的漏电现象存在。

2．故障处理
    更换一只新的、同规格的1μF的电解电容器装上后，接通电源试机，洗衣机的工作恢复了正常，故障排除。

    提示
    C4在电路中作为复位电容器使用。每次在洗衣机接通电源开机以后，经变压、．整流、滤波后得到的＋14V电压，一路加到三端固定稳压集成电路7805的输入端；另一路又经R1与R2分压后加到晶体管VT1的基极，VT1导通后输出的+5V加到微处理器ICKQ-3的复位接口端RESET，但由于电容器上的电压不会突变，该电压先对C4电容器进行充电，故接口端RESET有一段时间为低电平，接口端RESET电压达到3.8V的时间要比微处理器Vcc接口得到的＋5V电压的时间延迟约10 ms左右，以使微处理器复位故当C4电容器严重漏电以后，就会使微处理器ICKQ-3的复位接口端RESET始终为低电平处于复位状态，从而造成了上述故障。
