目前，全自动洗衣机多使用频率式水位传感器，其传递给电脑板的水位变化信号较为准确，与机械式或气囊式水位传感器相比，具有性能稳定、故障率低等优点。
    频率式水位传感器由一只电感、2只电容与磁芯组成，如图1所示。当气压上升或下降时，气囊会被推动，从而带动磁芯做上下运动，改变电感的数值，其频率值也会发生改变，不同的频率值对应不同的水位。这个频率值会传递给洗衣机的电脑板，电脑板根据其值大小来判断是否已达到预设水位，从而控制进水电磁阀或排水牵引的动作，以实现对进水或排水的控制。

    一般情况下，复位频率为26.3kHz，无水频率为26.8kHz，低水位频率为28.5kHz。当然，不同型号的传感器其频率值略有不同。

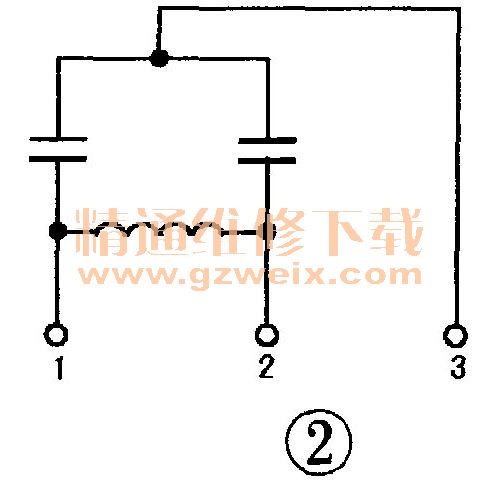

    频率式水位传感器的内部电路如图2所示。用万用表R×10挡，测量①、②脚阻值，正常值为20Ω～25Ω。通电后，在电磁阀进水时，用万用表10V挡测量①、②脚电压，正常应为1.2V～2V。

    另外，在更换水位传感器时，要保证其密封性良好。否则，会因气压降低而失效。

    例1：一台美菱XQB65-1662洗衣机，启动后不进水；设为脱水状态时也不排水。
    分析检修：测得电磁进水阀和排水牵引器都没有工作电压，但面板显示时间却在正常走动，且不显示任何报警代码。在脱水时，打开门盖板有报警声。代换了电磁进水阀、排水牵引器和水位传感器，故障依旧。
    检查才发现水位传感器导线接插件处氧化发黑，测量其接触电阻很大，更换该处连接线与插头后试机，故障排除。

    例2：一台美菱XQB70-9877洗衣机，在通电正常的情况下，所有按键都不灵。
    分析检修：起初以为电脑板坏了，但换新后故障依旧。于是对电器接插件进行检查，当检查到水位传感器时，发现板上的插头表面有很多绿锈，且很潮湿，用吹风机将其吹干，并用小刀刮干净绿锈，上电试机，一切正常。

    例3：一台美菱XQB62-8068洗衣机，不进水。
    分析检修：首先查进水电磁阀，通电后该件微微振动，说明此件正常。继续检查，发现导压管内装满了水，拆下导压管，让水流出，用嘴吹气，发现不通。卸下此管与盛水桶连接的一端，用细铁丝疏通后试机，故障排除。

    例4：一台美菱XQB65-296洗衣机，洗衣时正常，当单独脱水时，待水排完后，电机不转。
    分析检修：检查水位传感器，测得其任意两脚间的电压均为0V，这说明水位传感器有问题，换新后故障排除。

    例5：一台美菱XQB70-9860洗衣机，进水不止。
    分析检修：经查该机水位传感器不起作用，从市场上先后买来2个换上，仍无效。检查导压管，无堵塞现象。最后换上原装的的水位传感器，故障排除。这也说明：水位传感器的互换性较差，究其原因，不同机器所设置的水位频率信号是不一样的。

    例6：一台美菱XQB55 -8058洗衣机，进水不止，但可以进行洗涤。
    分析检修：上门检查，将水位设置在最低挡处，仍进水不止，怀疑是水位传感器有故障。手摸导压管，表面有水渍。顺着导压管查看，发现导压管与外桶的连接处有水渗出，其原因是锁紧卡没有安装到位。重新连接安装后试机，故障排除。
