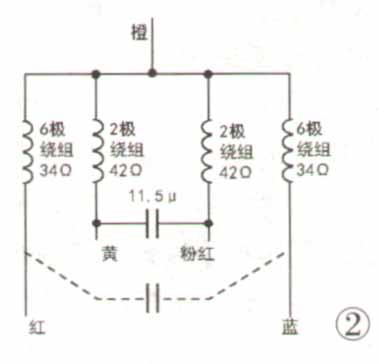

一般洗衣机电动机有2个绕组，3根引线，如图1所示。日立XQB50GR全自动波轮洗衣机的电动机型号是YXQ-120，有5根引线，有4个绕组，如图2所示，2个是6极转速（750转／分）绕组，漆包线线径（0.45mm）较粗，还有2个是2极转速（2750转／分）绕组，线径（0.33nmm）较细。该机在执行洗涤程序时使用6极绕组（见图2中虚线），执行脱水程序时使用2极绕组。



    由于该电动机的绕组之间没有垫绝缘纸，在潮湿环境下使用一段时间后易出现绕组之间击穿现象：如果轻微击穿，电动机运转无力或不转；如果严重击穿，会烧保险丝或电脑板上的可控硅。检测电动机绕组是否击穿，可以以橙色线为基准线，分别测与其他4根线的阻值，同极绕组的阻值是相等的，正常值见图2。一红线和蓝线或黄线和粉红线的阻值等于相关两个绕组阻值之和，如果不符合这一规律，说明有短路的地方。
    在该电机中，橙色线上串联了一只温度保险丝。温度保险丝另一端相连的4根漆包线就是4个绕组的连接点，正常情况下，4个绕组互相是绝缘的，如果任意两个绕组之间有数欧姆电阻，表明这两者之间有击穿处，一般击穿的绕组的漆包线颜色较深。
    在实修时，为了查找击穿点，可在不同绕组的两线头间串联一只100W/220V灯泡后接市电，如图3所示，通电后若有火花出现，表明该处为击穿点。无法查看到击穿点，可以加热绕组使线圈软化，再分开绕组进行查找，找到击穿点后进行绝缘处理即可。
