西门子XQG56-10M368滚筒洗衣机不通电故障检修
来源:家电维修  作者:佚名  2016-12-21 09:25:52

    故障现象:面板灯不亮,整机没有任何反应。
    分析检修:根据故障现象分析,估计电源有问题。该机电源板在洗衣机的下部,装在一个塑料盒里。由于板上有很多插头,拆卸前要做好记号或拍照,以免回装时搞错。

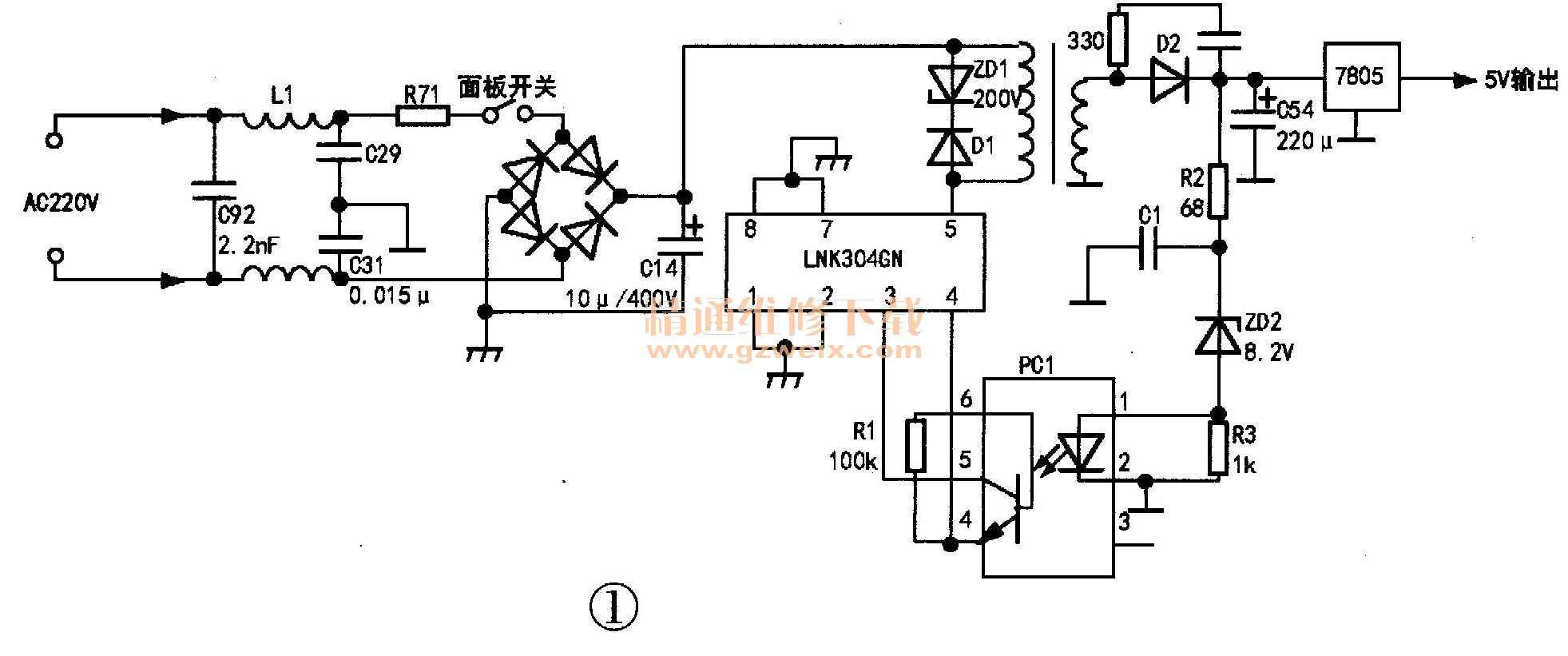

    拆下电源板检查,发现一只电阻烧坏。实绘出相关电路如图1所示。烧坏的电阻是R71。测300V滤波电容C14两端电阻仅20Ω,判断副电源芯片LNK304GN烧坏。拆下芯片检测,⑤脚和⑦、⑧脚短路,换上新芯片,R1用一只39Ω电阻代换,上电开机,故障排除。

    该电源开关变压器没有常见的辅助绕组。稳光祸采用6脚光祸(主要是多了个⑥脚,并外接一只100kΩ电阻R1),可以用普通的④脚光祸代换。ZD 1是一个稳压管,击穿电压是200V,外形和D1一样,如果击穿损坏,不能用普通二极管代换,否则失去尖脉冲吸收作用。
    后来查询资料得知,电源芯片LNK304GN和电阻R71损坏是该机的通病。并且资料显示R71的阻值是100kΩ。另外,在正常状态下,笔者用MF368型指针万用表R×1k挡,红笔接LNK304GN的①脚,黑笔测得该芯片的③~⑤脚开路电阻依次为33kΩ、26kΩ、350kΩ。
