惠而浦XQG65-WFC1065CW滚筒洗衣机不通电故障检修
来源:家电维修  作者:佚名  2017-06-17 08:57:08

    故障现象:惠而浦XQG65-WFC1065CW滚筒洗衣机上电后,旋转程序选择开关,面板指示灯不亮。
    分析检修:该机将副电源、CPU电路和功率驱动电路全部做在一块线路板上,安装有连接线插头。在拆卸该电路板前,要作好标记或拍照,以防后面接线时出错。

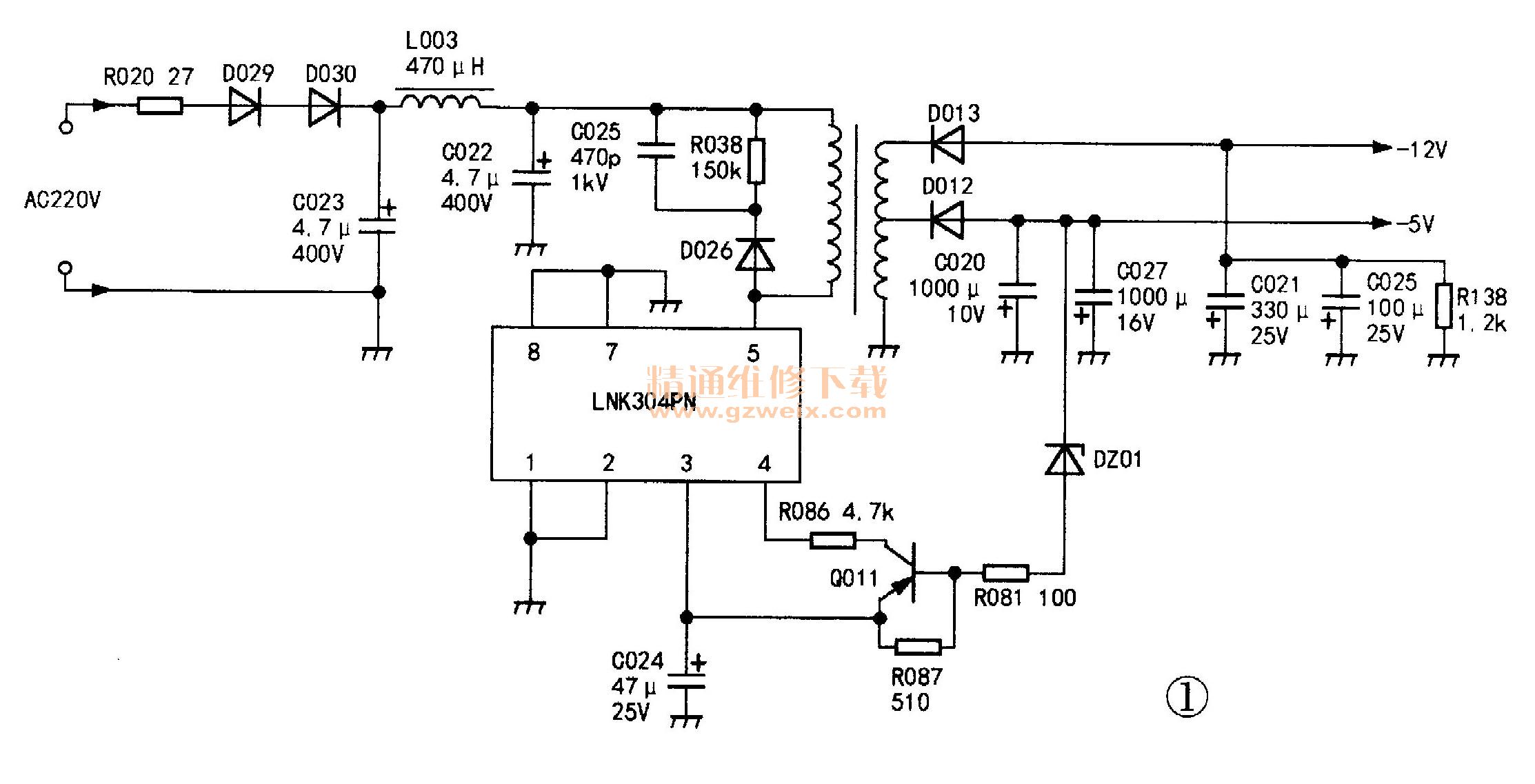

    拆下线路板,发现一块7脚的芯片(型号标注为“304PN”)爆裂,同时查出R020和L003已烧坏。按实物画出副电源部分电路如图1所示。查询资料得知,该IC的型号是LNK304PN,其③脚是内部5.8V稳压器输出端(该电压由芯片内部电路提供),④脚是稳压反馈检测脚,当该脚电压大于1.65V时,芯片停止工作。副电源次级输出-12V和-5V两组负电压(这两组负电压与其他机型的输出不同)。DZ01是反馈取样稳压管,当-5V电压降低时(这里指的是,电压比-5V更低时,如-6V)、DZ01击穿,Q011因得到偏置电流而导通,IC的③脚(5.8V电压)通过Q011和R086使④脚电压升高,芯片停止工作。⑤脚外接由D026、R038和C025组成的尖脉冲吸收电路。在更换电源芯片前,需要检查上述元件是否正常(包括Q011、DZ01、L003是否损坏)。

    注意:电感L003不可省略,因为滚筒洗衣机工作时电机都要求实行无级调速,现在的电机大多采用双向可控硅进行调速,工作时会产生大量的高频干扰脉冲,因此供电回路中需要采用电感来抑制这种干扰脉冲,所以不能省略,且电感值不能相差太大。
    在路测-12V和-5V输出电压没有短路现象。将上述损坏元件换新后,为防有其他隐患,在R020前再临时串联一只100Ω电阻,且外部连线全部不插,上电后测输出电压正常。再按原样装好线路板开机,洗衣机工作正常,故障排除。
    提示:芯片LNK304有两种封装形式,本机采用的后缀是“PN”,它是DIP-8B双列直插封装的,其①、②、⑥、⑦脚是穿过双面线路板的孔焊在线路板反面的,这4个脚连在大面积铜箔上,起散热作用;另一种后缀是“GN”的,它是SMD -8B贴片封装(引脚较短),因手头只有这种,所以为图方便,用一根细铜丝把芯片①、②、⑥、⑦脚连起来后焊在线路板上:但用户茅3次使用时洗衣机不工作,经检查发现芯片又烧了,但⑤脚和①、②、⑥、⑦脚之间不是完全短路,尚有20Ω的电阻值,R020、L003没有损坏,购回“PN”后缀的LNK304芯片,把①、②、⑥、⑦脚和线路板可靠焊接后,一直工作正常。
