4.XQG65-9816、XQG75-9817型机所用电机

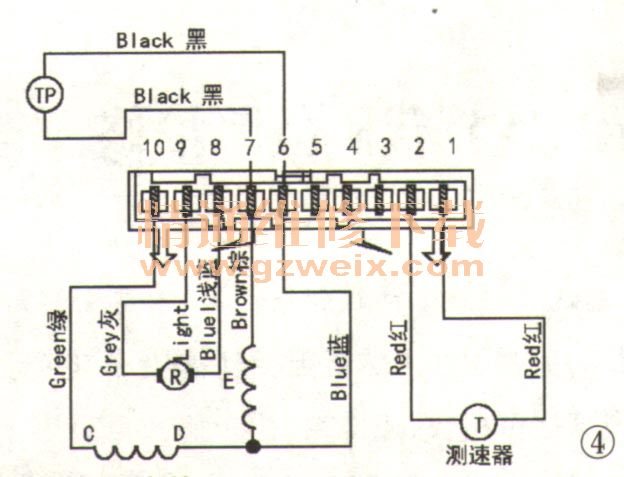

   （1）电机接线图（见图4）

    “10”（绿）与“7”（棕，低速抽头）、“6”（蓝，高速抽头）接定子绕组，“9”（灰）与“8”（浅蓝）为碳刷连接线，接转子绕组，“4”、“5”接温度保护器。图4中T为测速器，接在“1”、“2”上，为两根红线。
   （2）电机的检测
    顺时针方向转动：将“8”、“7”短接，从“9”“10”供电；逆时针方向转动：将“9”、“7”短接，从“8”、“10”供电。
    阻值测试：“4”与“5”应处于常通状态，定子绕组（高速档）阻值约为（1.14±7%Ω，定子绕组（低速档）阻值约为（2.39±7%Ω，转子绕组阻值约为2.88Ω，测速器阻值约为46Ω左右。

    5.XQG75-3127、XQG85-3128型机所用电机
   （1）电机接线图（见图5）

    “10”（绿）与“5”（白）接定子绕组，“9”（灰）与“8”（浅蓝）接碳刷转子绕组，“6”（黑）与“7”（黑）接温度保护器，“3”（红）与“4”（红）为测速器。

   （2）电机的检测：
    顺时针方向转动：将“8”、“5、”短接，从“9”“10”供电。逆时针方向转动：将“9”、“5”短接，从“8”、 “10”供电。
    阻值测试：定子绕组阻值约为2.4Ω～5Ω，转子绕组阻值约为2.1Ω～2.6Ω，测速器阻值约为68Ω左右。
