美菱滚筒洗衣机串激电机测试方法
来源:家电维修  作者:佚名  2018-07-12 08:02:59

    串激电机性能稳定,普遍用在全自动滚筒洗衣机上。在测试电机时,一般从电机的顺时针转动、逆时针转动及各端子的阻值三个方面来判定。因其不同电机的绕组是有差异的,具体的检测方法也不尽相同,现以用于美菱滚筒洗衣机的电机的测试方法为例进行介绍,供同行参考。
    1.适用XQG52-1301型机所用电机

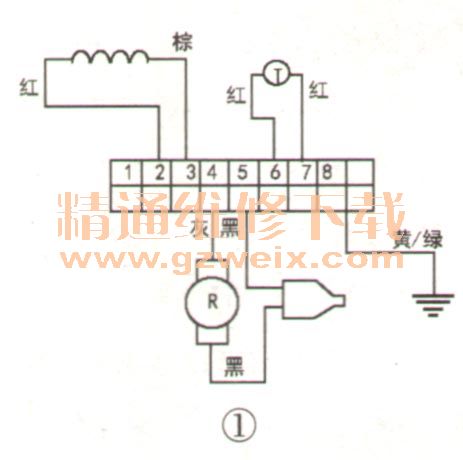

   (1)电机接线图(见图1)

    “2”(红)与“3”(棕)组成定子绕组;“4”(灰)与“5”(黑)为碳刷连接线,接转子绕组。温度保护器与转子绕组串联。图中T为测速器,接在“6”与“7”上,外接两根细红线。
   (2)电机检测
    11项时针方向转动:将“3”、“4”短接,“2”和“5”供电;逆时针方向转动,将“2”与“4”短接,从“3”和“5”供电。
    阻值测试:“4”与“5”应处于常通状态,“2”与“3”阻值约为1.5Ω,“4”与“5”阻值约为5Ω,“6”与“7”阻值约为120Ω。

    2. XQG70-1302型机所用电机

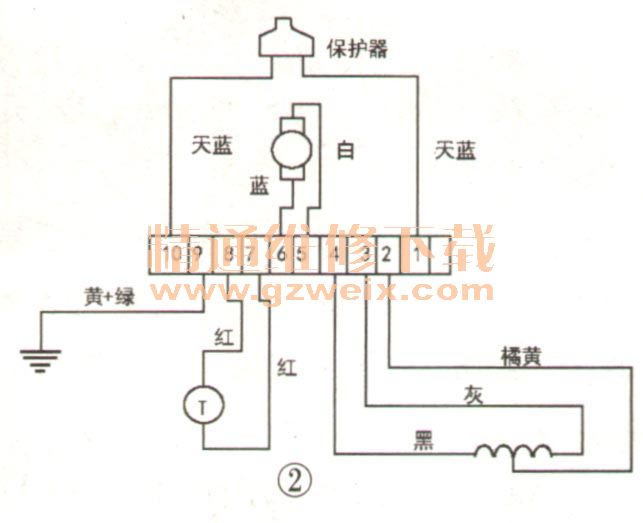

   (1)电机接线图(见图2)

    “2”(橘黄)与“3”(灰),4(黑)接定子绕组,“5”(白)与“6”(蓝)为碳刷连接线,接转子绕组。“1”(天蓝)与“10”(天蓝)接温度保护器。图中T为测速器,接在“7”与“8”上,外接两根细红线。
   (2)电机检测
    顺时针方向转动:“4”与“5短接,"6”与“10"短接,从“1”和“2”供电;逆时针方向转动:“2”与“5”短接,“6”与“10”短接,“1”和“4”供电。
    阻值测试:电机护套中,“1”与“10”应处于常通状态,“2”与“4”阻值约为1Ω,“3”与“4”阻值约为2.5Ω,“5”与“6”阻值约为4Ω,“7”与“8”阻值约为120Ω。

    3. XQG56-2805GCJ、XQG60-2806、XQG70-2807型机所用电机

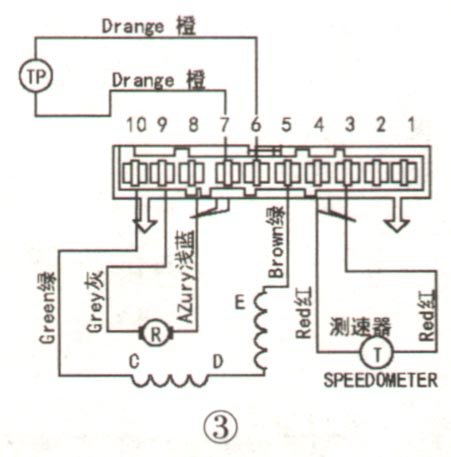

   (1)电机接线图(见图3)

    “10”(绿)与“5”(棕)接定子绕组,“9”(灰)与“8”(蓝)为碳刷连接线,接转子绕组。“6”、“7”之间连温度保护器。图3中T为测速器,接在“3”与“4”上,为两根红线。
   (2)电机的检测
    11项时针方向转动:将“8”、“5”短接,“9”、 “10"为供电;逆时针方向转动:将“9”、“5”短接,则从“8”、“10”供电。
    阻值测试:“7”与“6”应处于常通状态,定子绕组阻值约为2.2Ω,转子绕组阻值(2对)约为5Ω,测速器阻值约为46.36Ω。

[1] [2]  下一页
