高级音响设备的使用技巧(下)
来源:本站整理  作者:佚名  2013-01-14 08:52:32

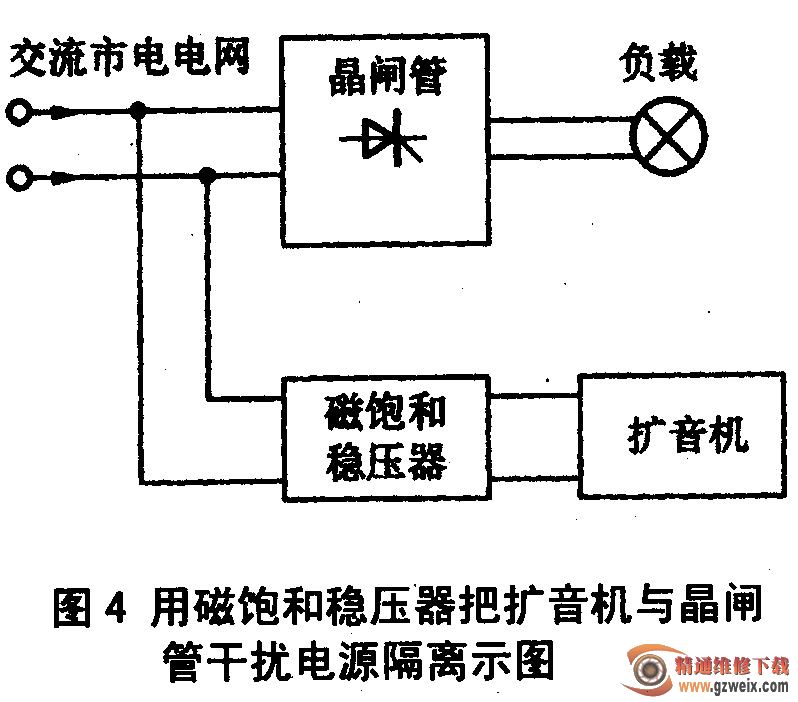

 (2)用磁饱和稳压器把扩音机与晶闸管干扰电源隔离,也有一定效果,见图4所示。

 (3)采用单相隔离变压器(变压比为1:1),利用变压器的漏磁(漏感)对高频干扰的感抗作用,从而达到初级输入有干扰交流电压时,次级输出一个没有或略有干扰的正弦电压的目的。



设计隔离变压器时要有意提高变压器的漏感,如采用芯式(即初、次级分别绕在两边的口字形)铁芯和选用导磁率较低的铁片。



 (4)用三相变压器隔离。根据扩音设备的耗电量,绕制一只三相变压器,将变压器初级接成三角形,与三相电源连接。因为三角形接线可以使三次谐波在隔离变压器绕组间形成通路。变压器次级用Y形输出,每相并联一定数量的电容器(例如1. 5 kW变压器约用10 μF的电容器),就可以使电源的波形失真得到很大的抑制。



晶闸管对扩声干扰的第二个途径是空间电磁场干扰。晶闸管使用的电源输入线与负载连接的输出线,以及用电的设备都会大量地向周围空间发出声频干扰电磁场。如果传声器电缆以及输入变压器和它接近,将感应到干扰电动势,经放大后就影响到扩音设备正常工作。防止这方面干扰的措施如下。



①对晶闸管及有关设备本身进行屏蔽,使其尽量少向周围辐射干扰电磁场。并将连接负载的两根电线绞起来。对固定部分的电线尽量穿过铁管敷设,或用金属软管(蛇皮管)敷设。

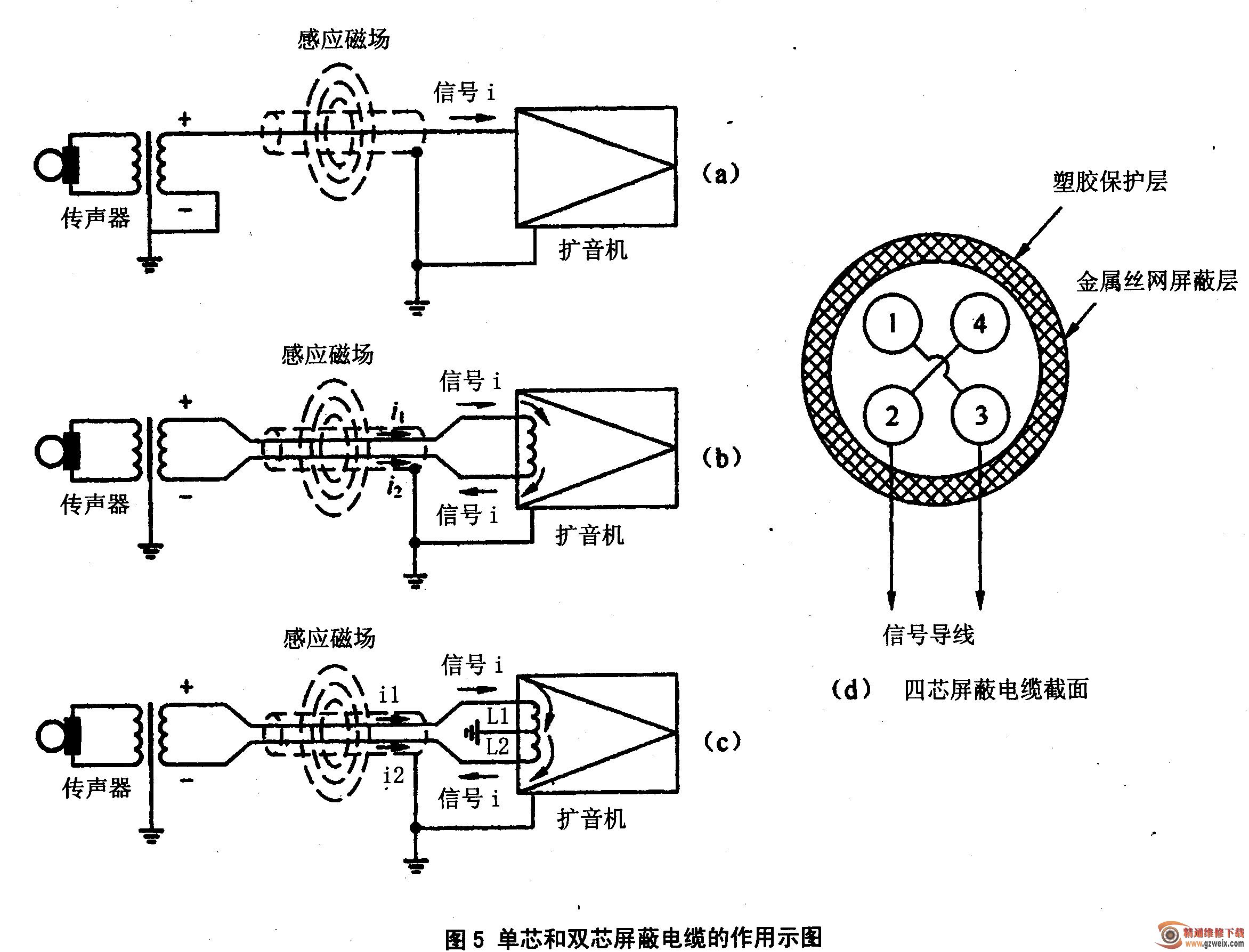

②增加扩声设备本身的抗干扰能力。采用屏蔽效果好和灵敏度高的传声器,以降低放大器的放大倍数;降低放大器的输入阻抗,如采用200 0平衡式输入;传声器电缆要用金属屏蔽两芯绞线,有条件时可用四芯绞线对角并联使用,见图5所示(见上页)。电缆要尽量短、固定部分应穿入铁管。图5中(a) , (b) , (c) , (d)四种接法,以图5 (d)效果最好,图5 (a)效果最差,但成本较低。



③声频和视频线路都应用屏蔽线穿钢管铺设,并尽量不与照明回路平行敷设,无法避免时,应相距8m以上。

④灯光回路应设专门零线,直接引自变压器中点,不要和原有的中线合用,以减少干扰。

⑤音响室最好能远离调光控制室。



5.避免损坏扩音机和扬声器的措施

为了保护贵重的扩声设备,宜采取以下措施以避免烧坏扩声机和扬声器。

 (1)扩声机功放级的负荷一般不能低于4Ω,更要严格防止输出端(即接扬声器的端子)短路;

 (2)注意功放级的散热,必要时用风扇强迫风冷:

 (3)应安装稳压设备,以保证电源电压稳定;

 (4)开机的音量要适当,以免输出过大而损坏扬声器或扩音机,特别要避免某些强大的冲击信号造成设备损坏。每逢进行开机、关机、接附件、转换开关或按键等操作时,都应先把音量适当关小。传声器跌落地面除对传声器有损外,也会出现强冲击信号;强烈的正反馈啸叫会烧毁扬声器(特别是高音扬声器),应避免在舞池中间四个扬声器的交点处使用传声器讲话或唱歌。



 (5)越是高档优质的高音扬声器越娇嫩。使用时不要过分提升高音,一般把音箱上的高音衰减器衰减-2--4 dB较为安全。

 (6)在系统中加入压缩/限幅器是保护扩声机和扬声器的有效手段。在现代化大功率扩声系统中普遍采用这个办法,当然这要增加设备的费用。

(7)装设扬声器保护设备,如输出端串入保险丝及安装零点偏移自动保护电路。
