便携式音响插U盘无声故障检修
来源:家电维修  作者:佚名  2018-05-18 10:11:26

    一台便携式音响,开机正常,指示灯亮,但是插上U盘不能播放。
    打开箱体,目测电路板无明显损坏的元器件,所有接插件也没有松动现象。检测变压器各绕组电压正常,稳压块78M05的输入、输出电压均正常。

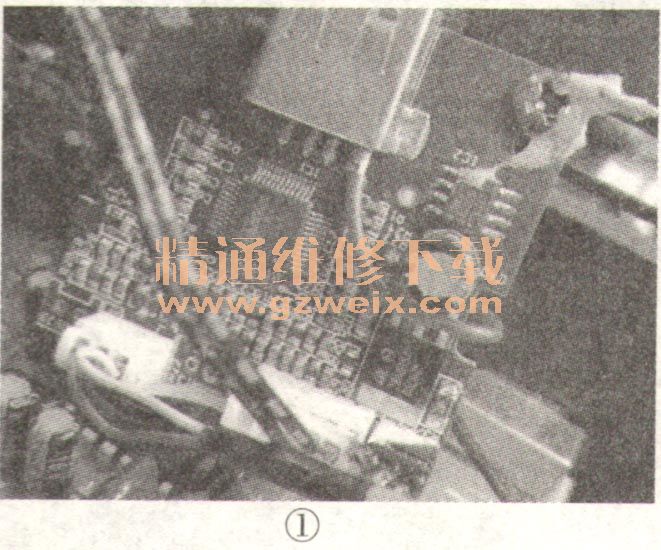

    切换到该机自带的广播系统,能正常播放,插入SD卡时一整套音响工作正常,只是插入U盘无任何声音,判定主电路无问题,于是将检查重点放在USB输入电路,如图1所示。

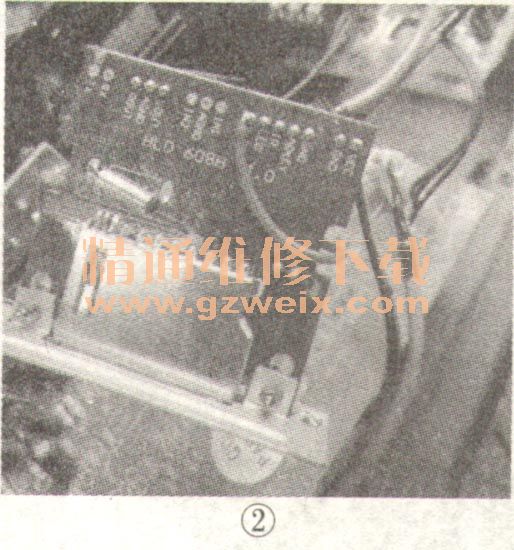

    首先检测USB插座电源脚电压,不插入u盘时电压约为5V,但插上U盘后电压马上跌至1V、且不稳定,怀疑u盘供电线路有虚焊现象。该机USB插座的背面走线被SD卡槽的金属外壳遮挡,卸下这个金属外壳非常麻烦,为减少改动,在电路板上丝印3.3V的供电点,用一根导线接到USB插座的供电端上,如图2所示。再次插上U盘试机,故障排除。
