HDMI线的选择与常见故障处理
来源:本站整理  作者:佚名  2015-03-13 09:23:20

    HDMI(High Definition Multimedia Interface)是高清晰度多媒体接口的简称。该接口采用数字化视频/音频接口技术,可同时传送音频和影像信号,最高数据传输速率为2.25GB/s,同时无需在信号传送前进行数/模或者模/数转换。
    HDMI接口体积非常小巧,如图1所示,其显示效果以及传输性能高于以往的VGA和DVI,这使得它的应用更加广泛,现已广泛地用于平板彩电、机顶盒、 DVD、电脑、游戏机等设备中。在近年来生产的液晶彩电中,HDMI接口已成为标配,并已作为观看高清图像的首选通道。

    在HDMI输入方式下,若要液晶彩电能正常地显示出图像与声音,除要选用符合要求的HDMI连接线(简称为HDMI线)外,还需对HDMI信号源进行相关设置,否则极易出现无图像,或有图像无伴音等故障。下面分别对这两方面进行介绍。

    一、HDMI线的特点与选择
    从我国大力发展数字电视以来,DVI线和HDMI线的应用就越来越普遍,尤其是HDMI线。HDMI线不仅支持视频信号传输而且能够同时传输音频信号,而且HDMI线能够高速传输数字信号,图像显示更加生动,色彩更加丰富。

    1.HDMI线的版本
    从最初的VGA线发展到如今主流的HDMI线,HDMI经历了从无人问津到遍布所有主流显示设备的过程。HDMI线代表着高清影音技术的发展,也让更多的人看到了高清技术的发展。

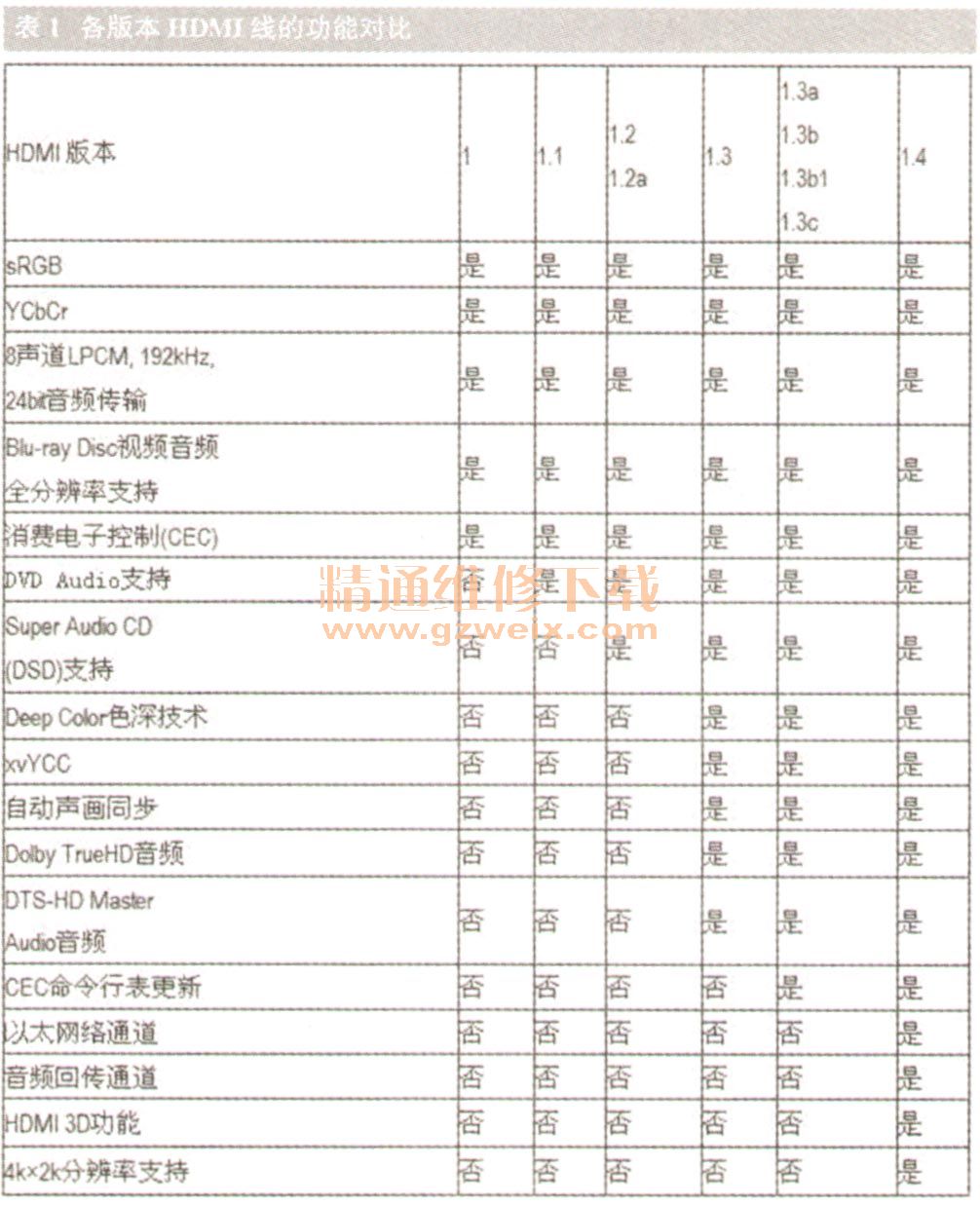

    同样,HDMI线从最初单纯的影音信号转输,到如今支持1080P高清、支持3D播放、支持音频传输、支持网络连接等功能,HDMI线也进行了多次改进,从而形成多个版本,各种版本之间存在一定的功能差别,具体情况见表1。

    液晶彩电正快速朝着高清、3D、网络方向发展,并且其高清信号传输已越来越离不开HMDI线。从理论上讲,1.1版的HDMI接口及其连线就可以传输1080P信号,但由于受材质与制造工艺的影响,多数1.1版的HDMI接口及其连线不能传输1080P信号,只有1.2版及其以上的HDMI接口及其连线才能传输1080P信号。
    目前,1.4版的HDMI线是功能最多的HDMI线,也是当前首选的HDMI线,因为该版本能充分展现HDMI技术的优势,与低版本的HDMI线相比,1.4版的HDMI线主要新增了以下三大功能:(1)新增以太网络通道,真正实现HDMI设备间的互联和资源共享,可组建以太网进行资源共享,传输速率远高于超六类网线;(2)高清1080P 3D功能,完全支持目前主流的1080P高清3D电视,双通道1080P的高清画面显示功能;(3)支持比1080P更高的分辨率,最高可支持2160P(4096×2160,即4K屏的分辨率)。1.1版HDMI接口也能够传送1080P信号。
    提示:目前,市售的1.4版HDMI线很多采用简易版(13根芯线+1地线),而标准版则有19根芯线和1根地线。简易版比标准版少了4根屏蔽线及2根功能线,并且部分线采用劣质芯线,其信号传输效果大打折扣。
    2.HDMI线的长度要求
    在实际使用中,由于电视机的布置会影响到电视机到HDMI信号源之间的距离,这就涉及到HDMI线的长度问题。那么过长的HDMI线能不能正常使用呢?
    HDMI信号采用数字信号传输,在接口电路的工作方式中,设有纠错机制,对传错的数据包会进行重新发送,所以从整体上看,数字信号传输比较稳定,但数字信号有个极大的缺陷,那就是传输距离的问题。
    经测试发现,所有的数字信号在一定的距离内传输时都是处于很平稳的状态,但当传输距离达到某个临界值时,信号传输丢失严重,在坐标图上信号接收率表现为直降的曲线,如同悬崖一般。这种现象也被称为“悬崖效应”、HDMI线传输信号发生悬崖效应的临界距离是30米,也就是说,若HDMI线超过30米,则图像效果会立即变得很差,已无法正常观看。
    目前,市场上绝大多数HDMI线都没有超过20米,只有极少数品牌HDMI线有长度为25米的HDMI线。如果电视机与信号源的距离超过了20米,则需选用两段长度不超过20米的HDMI线,中间加装信号放大中继器。
