德生PL757A型数调收音机故障分析检修六例(上)
来源:本站整理  作者:佚名  2014-08-12 10:13:15

    德生PL757A型数字调谐收音机采用变容二极管取代传统的四联机械可变电容组成调谐回路,经TA7358AP(调谐高放)和TA8132AN(FM、AM中放及检波)组成的FM高放、中放、立体声解码以及AM(包括Mw、sw)高放、中放、检波后,由双声道功放cxA1622推动扬声器或耳机。操作控制及显示由东芝单片PLL(锁相环)数字调谐cPu(微处理器)Tc9316F、操作矩阵键及LcD液晶显示屏等组成,Tc9316F内含130MHz的FM预置分频器及LCD驱动器,一片CPu就可构成完整的数字调谐控制系统。采用国际标准制式波段,有很高的灵敏度和信噪比,音质优美,在闲余时可作电子钟使用,忘记关机还具有最长90分钟的自动定时关机功能,以节省电能。是国产收音机中为数不多的精品,颇受广大消费者欢迎。

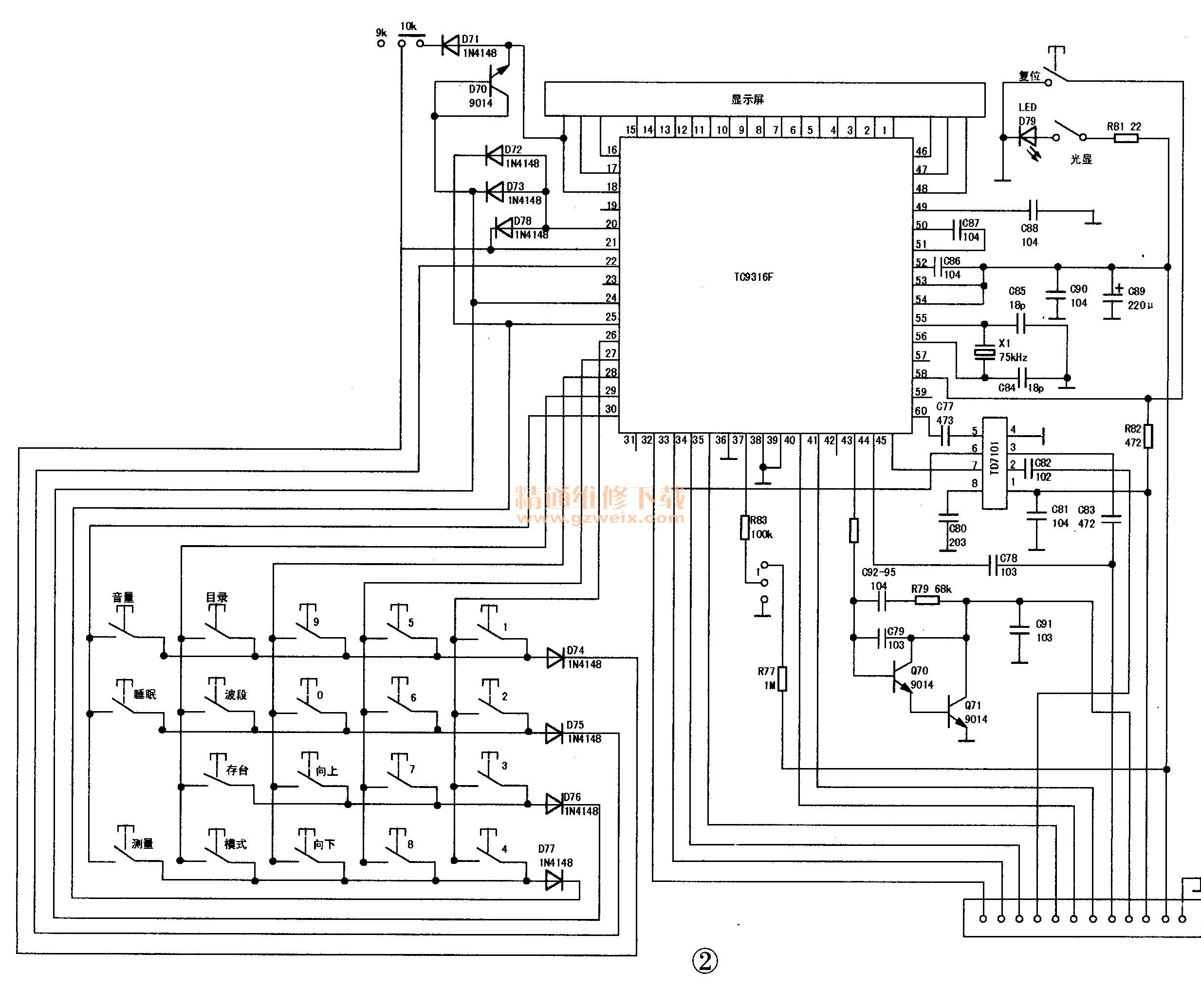

    该机分收音和操作显示两块线路板,通过12芯插件相连,原理电路分别如图1、图2所示。本文通过检修实例,对该机常见故障产生的原因及检修方法进行具体分析和讨论,供参考。



    例1:无论是使用机内电池还是外接整流电源,只要按动电源开关,液晶屏上就出现电量不足的“换电池”字符并不停闪烁,整机不工作。
    分析检修:该机有机内电池4.5V供电、外接整流电源4.5v供电两套方案,其中外接整流电源是将220v交流市电进行降压、整流、滤波后,由三端固定稳压器稳定为5v,再经串接的整流二极管输出,由于二极管正向压降为0.7v,所以送入收音机电源插孔DcJACK的电压约4.3v左右。
    该机电源输入电路比较简单,由电源插孔DcJACK、隔离二极管D1、4.5v电池及稳压管zD1组成。开机前测电池电压为4.5v,整流电源输出电压为4.3V,均正常。按电源开关开机后,ZD1两端电压只有1.8V,且上下波动不稳,怀疑ZD1漏电损坏。取下ZD1测量,其正向电阻为5.8kΩ,反向电阻为36kΩ(应无穷大),说明已损坏。该管已看不清型号,按线路板标注的8.2V/1W参数,选摩托罗拉生产的1 N4738A更换,测其在线电阻缓慢上升到10kΩ以上,表示供电输入漏电故障已排除。开机通电试验,收音机各功能都恢复正常。
    讨论:ZD1是输入电源过压保护稳压二极管,为防止错用其他整流电源而造成收音机电路损坏而设。ZD1损坏后,其稳压参数不必苛求,只要选6V~8.2V之间的1W稳压二极管代换即可。

    例2:按“开机”键无反应,不能开机,显示屏无任何显示,整机不工作。
    分析检修:为了提高技术性能,该机采用分组供电方式,由Q19~Q24构成电子开关实施控制。在正常情况下,装上电池或插上外接电源后Q21经R45获正偏压导通,Q20基极经R46、Q21接地也导通,电源电压经Q20、插件A11端子加到CPU正电源端53脚,做好开机工作准备。此时如按下电源开关(POWER), CPU34脚输出变为高电平,经插件A3端子、R49使Q23、Q19、Q24导通。其中,电源电压经Q24加到双声道功放CXA1622⑨脚,主要为耗电较大的音频功放级供电;同时,该电压经Q20、Q19为调谐电压VT升压电路、波段转换控制电路74LS138的16脚、收音机电路TA8132AN⑤脚、FM/AM调谐及中放电路等电路供电,还经插件A10端子向CPU复位电路(R82、复位开关)、LCD液晶显示屏等供电。
    CPU正常工作,除了电源供电外,其初始化端52脚(INH)必须加高电平,55、56脚内部电路及外接75kHz晶振XT、C84、C85组成的时钟电路振荡正常,复位端48脚由低变高的复位脉冲及CPU内部电路及控制程序正常,只有全部满足上述工作条件,CPU才能正常工作。
    可见,整机不工作的故障具体原因较多,但归结起来主要是电源供电失常(电压过低或为0v)和CPU未满足正常工作条件两个方面。测CPU52、53脚与36、3839脚间电压为0v,可以确认本故障是CPU无电源电压造成的。沿电源插孔DCJACK、R45、 Q21、R46、Q20、接,插件A11端子及A12(地)端子依次排查,发现接插件A11插针连线从根部折断,导致CPU无电。重新焊好A11连线后开机试验,整机恢复正常工作,故障排除。

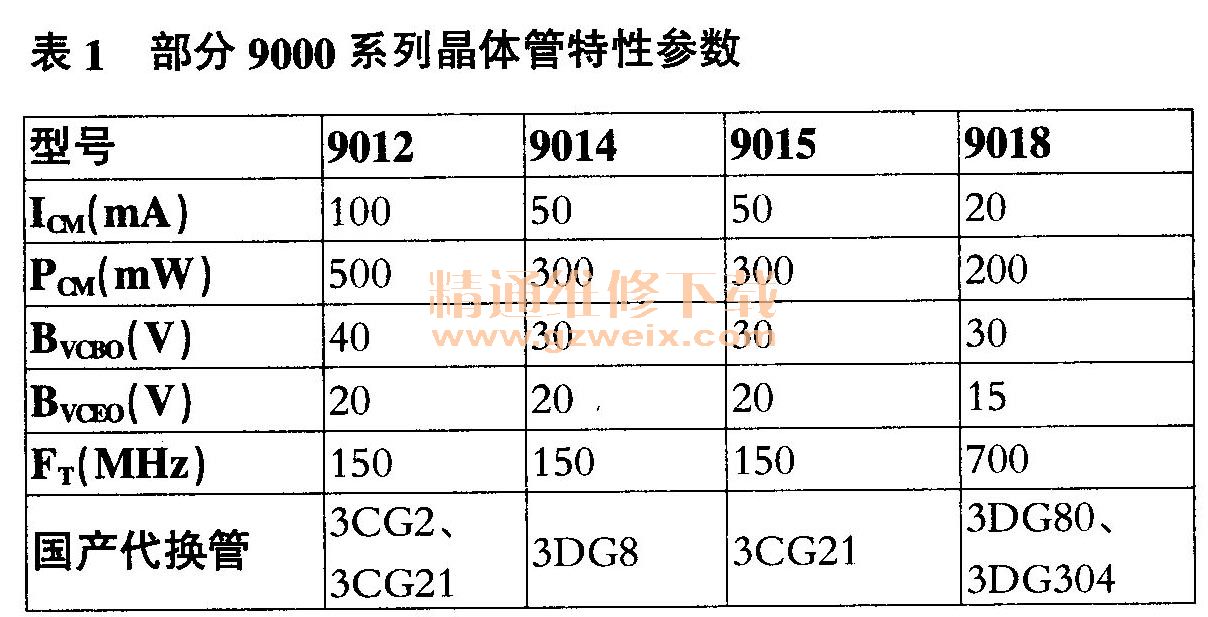

    讨论:1.印刷线路板连接插件几经翻折后,很容易导致排线断脱,是断路故障重点部位。另外,当测得CPU电源电压偏低时,首先应检查电源滤波电容C62,C63、C89、 C90有无击穿和漏电;2.本机采用分组供电方式,当电路某些部分失去电源时,可按本例分析顺次查找,例如指示灯和LCD屏显正常,但扬声器及耳机均无声时,应重点检查R48、 Q24有无开路、失效等。电源控制(Q20为8550,可用9012代换)和其他电路,几乎全部采用9000系列晶体管,现将其特性参数及国产代换管列于表1,供检修时参考;3.该机有一种特殊的“死机”故障,主要表现为无屏显,按电源键不能开机;或有屏显,按各操作键均无作用;或开机后可以正常收听电台节目,但不能关机等失常状态。原因一般是更换电池或转换外接电源时,操作有误;或收音机遭遇外部强烈干扰(如雷电),造成机内CPU芯片工作程序进入“死循环”状态,不接受外部任何操控指令。解决方法很简单,该机在电源仓内下部设有一个专门排除“死机”故障的保护功能键—“恢复”键,轻轻点压一下此键,收音机功能即可恢复正常。

关键词:德生收音机 PL757A
