四款前胆后石馄合功放选用不同功放管音色介绍
来源:本站整理  作者:佚名  2015-07-03 11:18:40

    发烧友在制作音频功放时,如果选用电子管作为推动管,大功率晶体管作为功放管护这将是一种不错的选择,因为这样既充分发挥了电子管动态范围大、线性好、失真小、偶次谐波多的优点,同时又免去了如果用胆管作功放管制作工艺复杂,且需价格昂贵的输出变压器的烦恼。由于胆管只是用在推动级,功耗不大,因此不会过多增加电源变压器的负担,相比用胆管作功放管时电源变压器的功率要明显小一些。实践表明,前胆后石混合功放不仅制作容易、成本低,音质比纯极管6N11(只要耐压EAk> 150V的高频三极管均可,如国产管6N1一M、6N6、6NI6等,进口管ECC82、ECC83、6DJ8、6922、12AT7、12AU7、12AX7等),推动级可接成SRPP电路(分量调整推挽电路,又称串叠式放大电路)。之所以选用该电路,是因为该电路不仅具有失真小、动态范围大、输出阻抗小等普通甲类放大器所不及的优点,并且具有失真度会随信号频率升高而减小的可贵之处。SR-PP电路的总放大倍数相当于一只三极管的放大倍数,其工作点主要是调整下管栅极电阻R1及阴极电阻R2,使栅极⑦脚对阴极⑧脚电压为-2V左右即可。推动级信号从上管阴极(即③脚)输出。为省去输出变压器,功放级采用QTL电路。所用的晶体管主要有以下几种:
    1.采用MJ11032tMJ11033达林顿互补对管

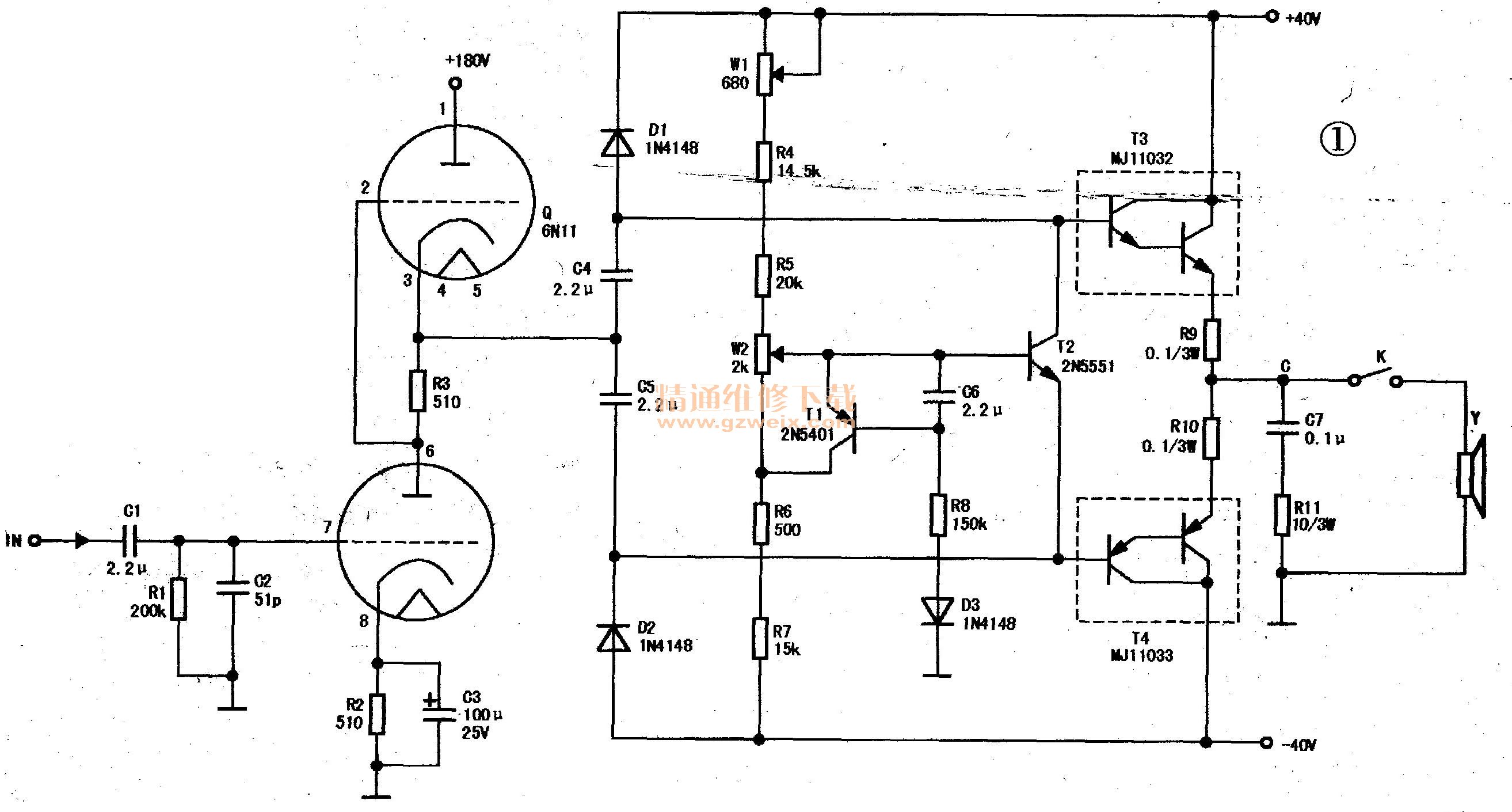

    该对管是摩托罗拉公司专为音响设计的功放对管,其主要电参数为:Vce。为±120V、Icm为±50A、Pcm为300W、fT为30MHz,由它们构成的胆石混合功放电路如图1所示。末级电源电压取±40V,实测不失真功率不小于50W(散热板面积为20cm×8cm )。按图接好电路后,末级功放的调整方法是,先断开上管MJ11032集电极与正电源连接处,串入电流表,接通电源,缓慢调节W2 (W2采用精密实芯可调电阻),使电流表读数为30mA~35mA。然后再测输出级中点(即图中C点)对地电压是否为0±0.02V(扬声器断开)。若不是,再缓慢调节W1(W1也要采用精密实芯可调电阻),使之满足要求。反复几次,使电流与电压均合乎要求后可接入信号试听。经试听,感觉音色沉稳、宽厚、低音浑厚雄浑、弹性十足、中音清晰透彻、高音清脆而不刺耳。总体感觉音质甜美圆润,颇具纯胆机音色。无论是欣赏古典音乐还是现代音乐都令人如醉如痴。

    2.采用2SK135/2SJ50场效应互补对管

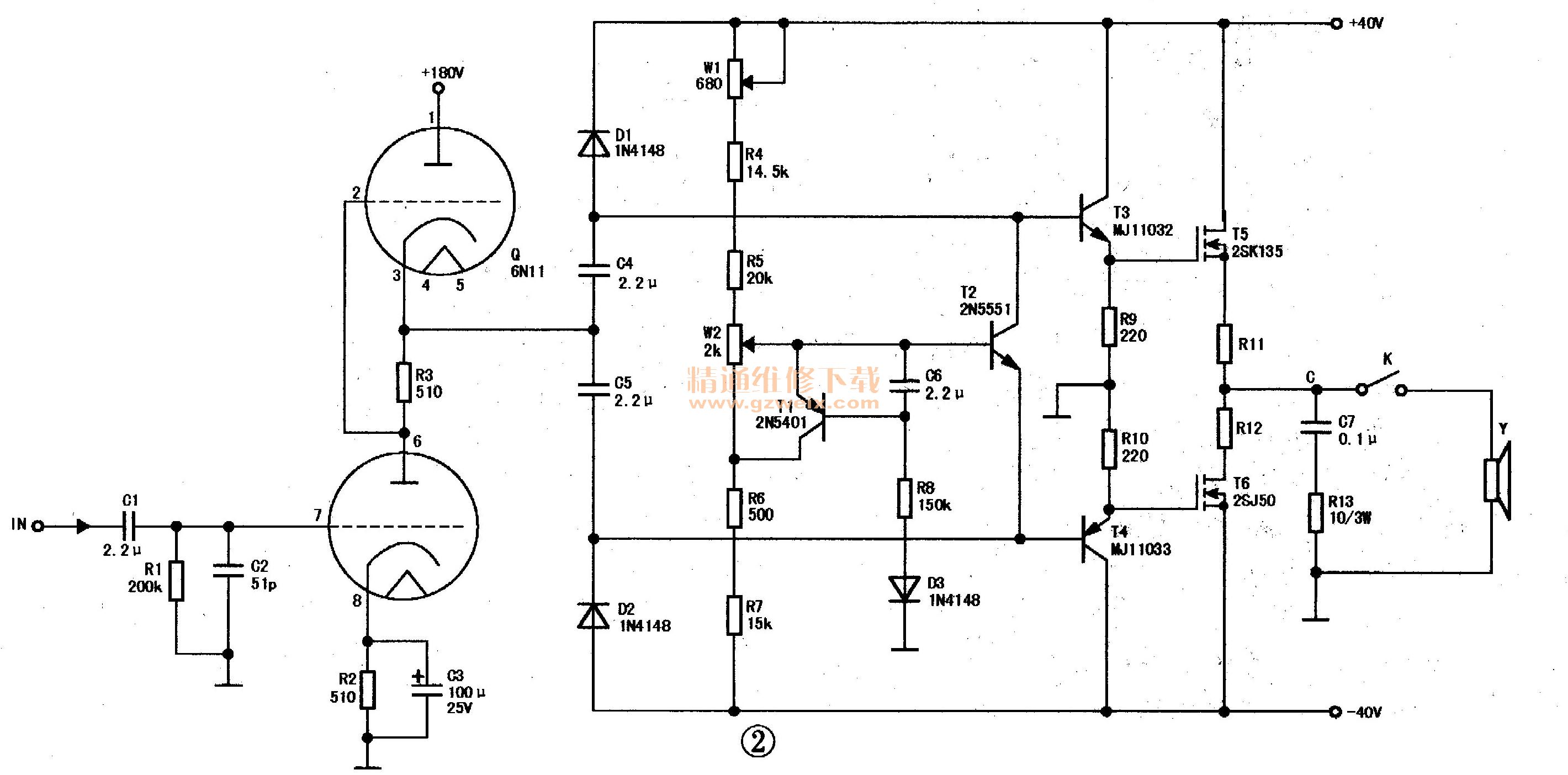

    2SK135/2SJ50 MOSFET型场效应互补对管是日立公司专为音响开发的。它克服了因VMOS型场效应管导通电阻大、结电容大,采用它们制作的音响高频失真大、声音粗糙的缺点。该对管主要电参数为:VDS为±160V,VGS为±14V、 ID为17A、PD为100W。为17A、PD为100W、RT为110ns。与场效应管复合的互补对管分别为2SC2275A、2SA985A,其主要参数为:Vceo为±150V、Icm为±1.5A、Pcm为25W、fT为200MHz,由它们构成的胆石混合功放电路如图2所示,调试方法及数值与图1相同。
    由于该对管具有开关速度快、在大电流下具有负温度系数特性、无二次击穿、仅需电压驱动、偶次谐波丰富,故该功放表现颇佳,音质温润。在聆听古典音乐、轻音乐、小夜曲、民乐等方面表现非凡,尤其是弦乐与人声方面是功放管采用双极型晶体管所无法比拟的。所以,笔者以为该功放是喜欢欣赏音乐的爱好者的明智选择。顺便提及,与上述场效应互补对管相似的型号还有:2SK132/2SJ47、2SK133/2SJ48、2SK134/2SJ49等。

    3.采用2SC2922/2SA1216双极型互补对管
    2SC2922/2SA1216互补对管是日本三肯公司生产。一其主要电参数为:Vceo为+180V,Icm为±17A、PC。为200W、fT为50M8z。与2SC2922/2SA1216进行复合的互补对管采用的是2SC2238、2SA968,其主要参数为:Vceo为±160V、Icm为±1.5A、Pcm为25W、 fT为100MHz,由它们构成的胆石混合功放电路如图3所示。

    末级电源电压取±45V,调试方法与图1有所不同,调W1使2SC2922集电极静态电流为150~200mA,调整R4(可先用20kΩ电位器调好后再换成固定电阻)使输出点对地电压为0±0.3V,注意此时扬声器断开。反复几次,直至通电1~2小时后,电流、电压值仍符合上述要求为止。该功放具有三肯管独有的纯正音色,音质明亮,明亮中带有细腻。高音清丽而不刺耳,低音厚实有力而不拖泥带水。如果元件选择上乘,电路布局设计合理,该电路可达Hi-Fi水准。图3中的功放管还可选择东芝公司生产的2SC2565/2SA1095互补对管。该互补对管参数为:Vceo为±160V、Icm为±15A、Pcm为150W、fT为90MHz。
    4.采用SAP15N/SAP15P达林顿互补对管
    SAP15N/SAP15P达林顿互补对管,是日本三肯公司推出的另一种音响达林顿互补对管。共有5只引脚,其中多出的二只脚一只为偏流二极管引出脚D,另一只为内部发射极S(内接电流控制电路)。该对管主要电参数为:Vce为±160V、Icm为±15A、Pcm为150W、fT70MHz。管内设有电流控制及温度补偿电路,使放大器无论是动态或是静态均能自动稳定工作点,保证功放始终工作在最佳状态。由它们构成的胆石混合功放电路元件极少,如图4所示。

    末级电源电压仍取±40V,图中W2是静态电流调整电阻。当开关K1断开时,机器工作在甲类状态。调整W2,使SAP15N C极电流为150m A~250mA;调整W1使中点(即图中E点)对地电压为零。当开关K1合上时,机器工作在甲乙类状态。调整W2,使SAP15N C极电流为25mA~30mA;调整W1使中点对地电压为零。实践表明,当功放工作在甲类状态时,音色甜美圆润。当功放工作在甲乙类状态时,音色亮丽清纯。不论是处于哪种工作状态,总体感觉是低音强劲有力、中高音清晰明亮,悦耳动听,失真都很小。绝对比纯石机音质强多了。
    最后要说明的是,上述几款胆石混合功放电路均未加大环路的负反馈来稳定其工作点,全靠元件的性能来保障。因此,除元件要是上品外,对管参数要严格保证一致。上下配值一样的电阻、二极管,电容的数值也要严格一致,最好用数字万用表和专用电容表挑选。电阻采用金属膜电阻,除注明功率的外,其余均为1/2w,无极电容建议采用音响专用的聚苯乙烯电容(MKS)或聚对苯二甲酸醋电容(MKT )。因这类电容具有热稳定性好、频率特性好、正切损耗值小、漏电小、等效电感小及耐压≥160V等优良特性,对保证音响高品质音质起着重要作用。
    另外,在推动级的胆管采用的普通民用级管6N11,若采用军用级6N1 1J或进口管6DJ8效果可能会更好些。功放管若采用其他不同类型或型号的,可能还会有不同的音色表现,这有待音响爱好者去尝试,并根据各人喜爱决定选用哪一种具体电路。
