47型万用表为普及型万用表，品牌很多，不同品牌的该型万用表电路原理大致相同但亦有差异。本文介绍几种不同牌号万用表，因保养不善或使用失当引起损坏的常见故障及其检修方法，以供参考。
    例1：一台南京科华47型万用表，将量程转换开关置于直流1000V档测量高压310V（如电磁炉高压电路），一开始指针向右偏转指示在310V，随后缓慢向左偏转，表针接触电路时间越长，电压就下降越多。其他量程测量正常。

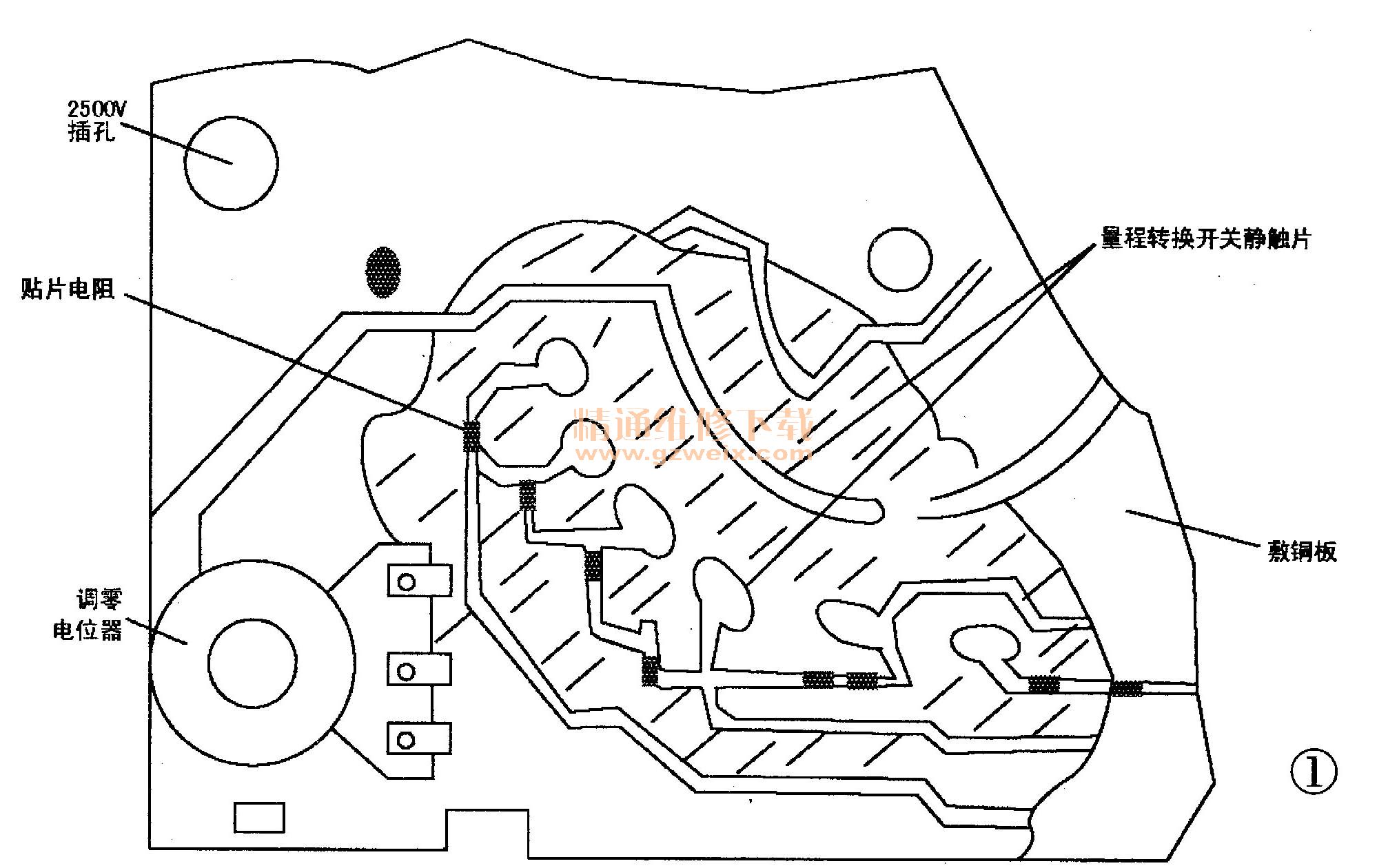

    分析检修：根据故障现象进行分析，估计是万用表DC.V/0.25V-1000V挡串联电阻与敷铜板之间漏电所致。该处的串联电阻均采用贴片电阻。若因某种原因（如万用表受潮或电池漏液）导致敷铜板保护层大面积发霉氧化，串联电路的贴片电阻与敷铜板绝缘电阻变小，如图1所示，从而造成漏电，引起所述故障。

    拆下底壳，小心撬开电路板上的4个卡子，轻轻取出电路板，先用木刻刀或一字螺丝刀将履铜板上的绿色保护层去掉，但不要损伤铜泊，再用吹风机吹干，确认绝缘后涂上一层清漆，以提高绝缘强度。装好后进行高压测量，故障排除。

    例2：一台南京金山47型万用表，将量程转换开关置于R×10档测量不准，测得电阻值远小于标称值。
    分析检修：该万用表是用R×10挡误测市电电压后出现此故障，估计故障原因是该挡分流电阻烧坏。拆开万用表底壳，观察电路板左侧正中处有一只电阻发黑，在路测量已开路。

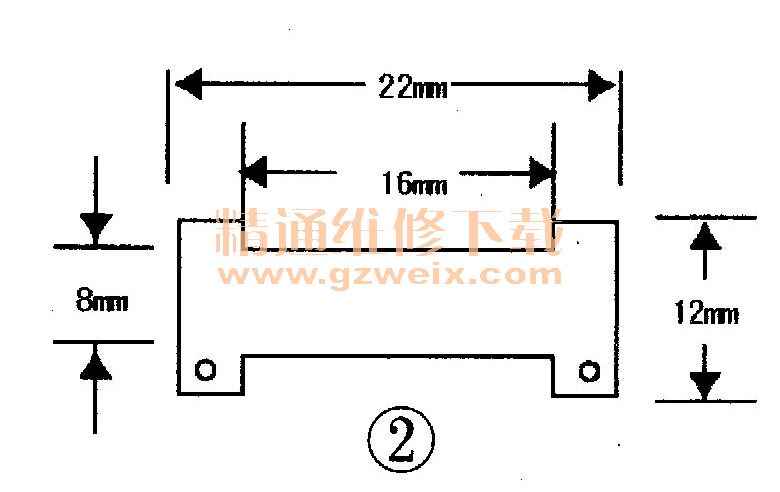

由于该电阻色环模糊，上网查得该表电路图，得知该电阻阻值为166Ω，功率为1/4W。考虑用以下两种办法来修复：一是用一只160Ω的电阻与5.7Ω电阻串联，二是自行绕线电阻。找来一块废旧印制板，按图2所示加工成一个“H”形绕线骨架，两端各钻一个小孔并穿入一段铜线（可用元件引脚）作为焊接引脚，然后找来一只废旧的30W～60W电烙铁芯子，取一段阻值约200Ω的发热丝，将发热丝一端缠绕在绕线骨架引脚上并焊牢，接着进行间隔绕线。由于发热丝不绝缘，所以匝与匝之间切忌相碰，否则会引起短路。当绕线绕到约全长的3/4后，用数字万用表测其电阻，当阻值为166Ω时停止绕线，将线头缠绕在绕线骨架另一引脚并焊牢。为防止发热丝松动并提高其绝缘强度，将该电阻浸入清漆并烘干处理，最后换到万用表中即可。

    实践证明，第二种方法阻值精度高干第一种方法，笔者正是用第二种方法修复万用表的。

    例3：一台南京科华47型万用表，将量程转换开关置于任何量程，万用表的指针都不动。
    分析检修：引起本故障的原因很多，如电池无电，量程转换开关接触不到位或损坏，表头（动圈）正、负极引线接头脱落，红（＋）、黑（COW插孔与表笔插头接触不良或表笔导线折断等。如果检查上述部位均正常，估计多是使用AC.V10V挡，误测高压电导致保险管（ 250V/0.5A ）熔断。
    经查，该表的保险管已熔断，但换新后故障依旧。检查表头电路，发现其保护二极管D3、D4（均为1N4007）击穿，造成表头无电流通过，更换D3、D4后故障排除。

    例4：一台星牌47型万用表，无论作任何测量，指针有时不动，有时能摆一下。
    分析检修：该故障原因通常是量程转换开关动静触点氧化接触不良。拆下电路板，发现量程转换开关动静触点已变色，先用橡皮擦将其表面擦拭干净，再用无水酒精清洗，最后用吹风机吹干后试验，故障排除。
