一、芯片特点简介
    ZT7182是一款同步整流的电流模式降压稳压器，具有快速瞬态响应和逐周期电流限制功能。该IC内部集成有两只导通电阻为0.13Ω的MOSFET管，能提供2A的连续负载电流，并内置有软启动及过温、过压、低压保护等电路。
    ZT7182的输入电压范围较宽（4.75V～23V），输出电压可调（0.923V～18V）；同步整流频率为350kHz，效率高达93%；在待机模式下，工作电流低至1μA

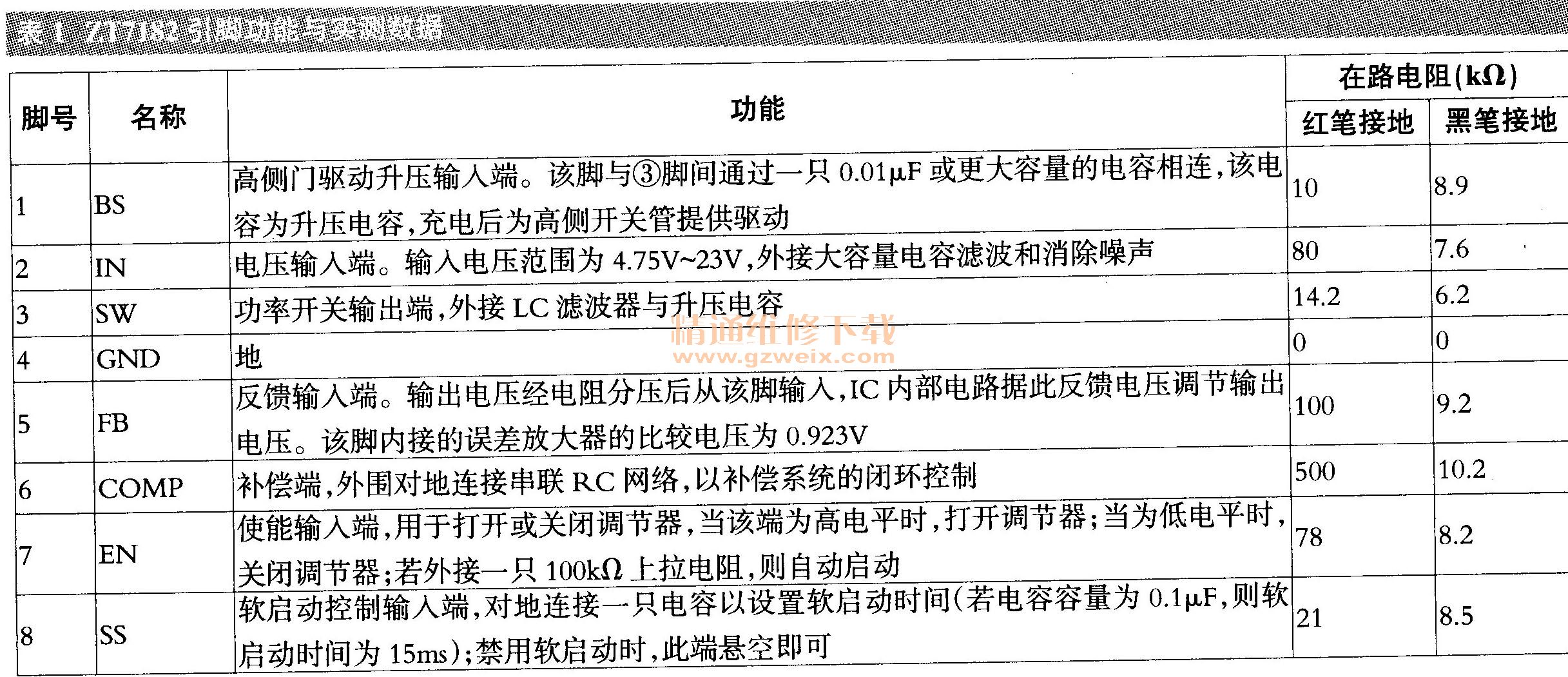

    该IC采用SP-8L封装，其引脚功能与在路电阻见下页表1，其内部框图如图1所示。



    ZT7182采用内部的N沟道MOSFET管的开／关来降压，并在内部误差放大器及比较器的作用下达到稳压输出的目的。由于高侧MOSFET管要求栅极电压大于输入电压，因此需用一只电容连接在③脚（SW）和①脚（BS），以提高驱动器的输出电压。该芯片采用电流模式控制来输出电压，输出电压经取样电阻分压后，从⑤脚（FB）输入，通过内部误差放大器调节开关管M1，M2的在一个周期内导通时间，从而改变输出电压。若输出电压过高，当⑤脚电压超过1.1V时，过压比较器（OVP）输出高电平，M3、M4导通，⑥脚（COMP）和⑧脚（SS）被短接到地，开关管停止工作，以达到过压保护的目的。

   二、主要元件参数选择

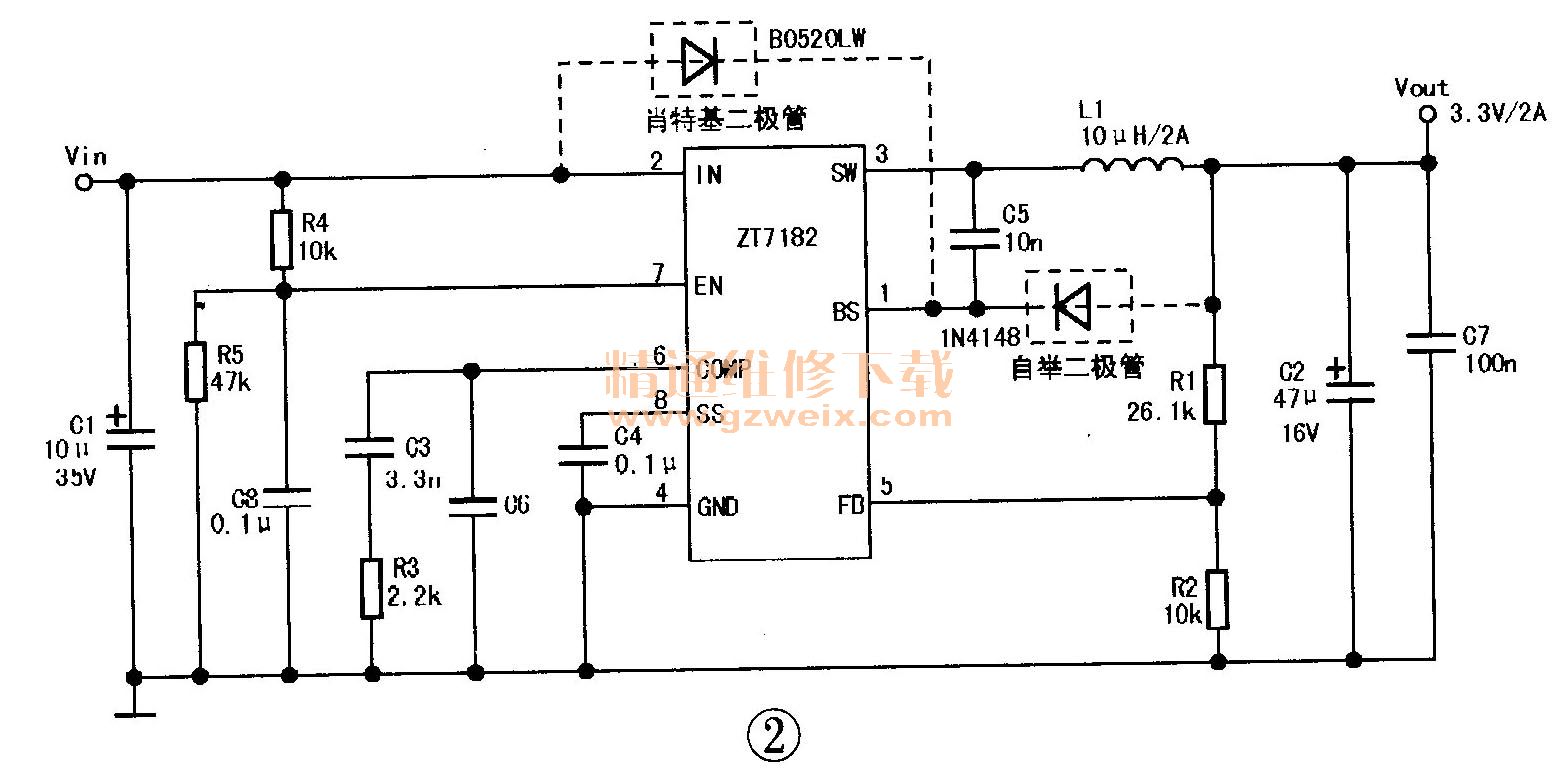

    ZT7182主要用于数码产品、DVD、机顶盒及液晶彩电中，作为直流电压变换IC，其典型应电路如图2所示。

    R1、R2为反馈分压电阻，输出电压由这两只电阻的阻值比例决定，具体关系是V OUT＝0.923×（R1＋R2）/R2（单位：V）。R2的值虽可高达100kΩ，但典型值是10kΩ。当R2取10kΩ时，R1＝10.83× （VOUT-0.923）（单位：kΩ）。
    R3为补偿频率选择电阻，阻值一般选择为2.2kΩ。
    C3为频率补偿相位设定电容，其容量应大于4/（2π×R3×fc）。 fc表示补偿频率，其值通常低于工作频率的1/10。
C6为第二频率补偿设定电容，其容量等于（C2×RESR）/R3。RESR表示输出电压滤波电容C2的等效串联电阻。
    当输入电压不高于6V时，为提高变换效率，可在②脚与①脚之间外接一只肖特基二极管。当输出电压为＋5V或3.3V时，或者Vout/Vin>0.65时，可在①脚外接一只自举二极管，以提高效率。自举二极管可选用1N4148型，这时升压电容C5的容量应为0.1μF～1μF。
    另外，若将该芯片用于将＋12V电压转换为＋5V，则需安装R5，且R4:R5约为1.4.7，如R4为10kΩ，则R5约为47kΩ。
    提示：ZT7182可代换AP1583、MP1482、MP2307、RT8284、FP6188、MP1583、SP1482、SP1942、UP3482、VIC2618DQ等单片同步降压稳压器。
