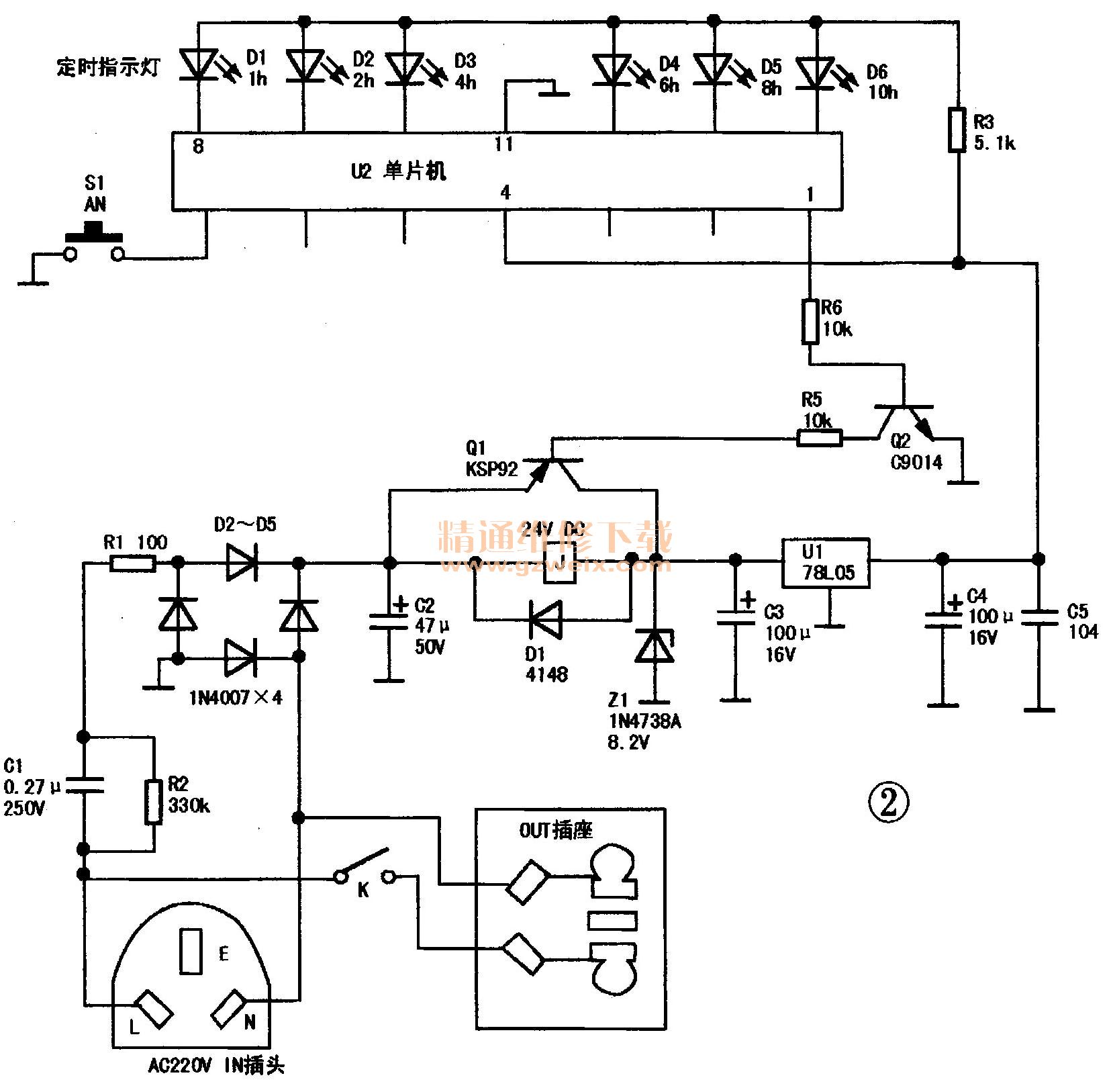

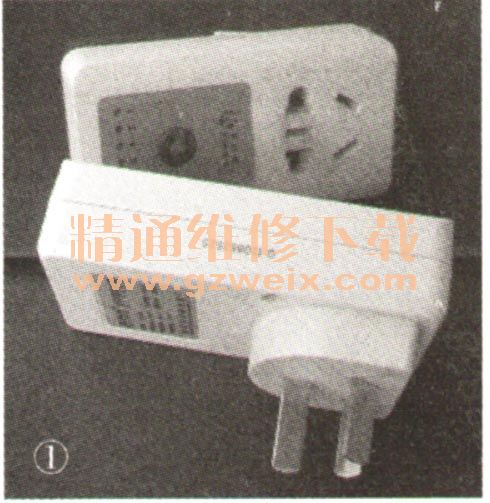

该定时器外形如图1所示，额定电压为AC220V/50Hz，输出最大电流为10A，可接负载最大功率为2200W。实绘该定时器电路，如图2所示。



    接通电源后，AC220V电压先通过电容Cl （0.27μF）和电阻R1降压、限流，再由二极管D2～D5全波整流和C2滤波，再通过继电器J的线圈后由稳压管Z1限压得到约16V直流电压。此电压经过三端稳压管U1 （78L05）稳压得到5V电压，为单片机U2的④脚供电，此时单片机①脚输出高电平，三极管Q2和Q1相继导通，继电器线圈被Q1短路，触点K不吸合，输出插座无电；同时，初始流过继电器线圈的电流改经Q1的e、c极流过，使Z1、U1正常工作，输出5V电压为单片机供电，此时为待机状态。
    当第一次按下按钮S1时，单片机①脚由高电平跳变为低电平，Q2、Q1因失去偏压而截止，继电器线圈得电动作，K吸合，输出插座得电。与此同时，U2的⑧脚输出低电平，5V电压经电阻R3限流，指示灯D1点亮且闪烁，D1闪亮表示定时时间是1h；当第二次再按S1时，U2的⑨脚输出低电平，指示灯D2闪烁，表示定时时间是2h；以后类推，即所需要定时的时间对应按压S1的次数（定时时间分别是1、2、4、6、8、10h）。当指示灯D6闪烁后再按AN，单片机就进入待机状态。
    该定时器易损元件是电容C1、更换时电容的容量不能超过0.3μf。否则，易损坏Q1。
