CMZ-II型多功能电子针罐是一种医疗电子仪器，可提供拔罐、穴位脉冲电治疗和磁疗三项功能同步进行治疗的医疗器械，其主机外形如图1所示，转动“幅值调节旋钮”，可改变施加于人体穴位上的电压的大小，转动“频率调节旋钮”，可改变施加于人体穴位上的脉冲电刺激的频率，以便得到最佳的疗效。

    治疗罐的外形实物图与结构剖视图分别如图2、图3所示。在图3中，1为橡塑气囊；2为有机玻璃透明罐体；3为人体电极；4为罐体电极；5为治疗用电脉冲信号输人插座；6为永磁环。

该仪器的供电电压是直流6V （5节一1.2V充电电池或普通电池4节）或交流220V/50Hz ，输出的治疗用电脉冲信号频率为5Hz-18Hz、输出的治疗用电脉冲信号峰值电压（Vp-p）在0～110V之间，输平的治疗用电脉冲信号电流﹤1mA。

    一、电路原理分析
    该机的电路原理图如图4所示。T1为电源变压器，将220V的市电变换为AC7.5V。该变压器的功率为22VA、要求其耐压应大于4000V。整流二极管VD1～VD4组成桥式整流器，C1为滤波电容，VT1、VZ1 、R1等元件组成串联稳压电路，VZ1为基准稳压二极管。

    SW1为电源开关，当按下时自锁，掷向位置“2”，仪器的振荡、放大和音响电路获得工作电源并进人工作状态；当SW1复位时，掷向位置“1”，机内的电池和交流稳压电源均被切断。
    SW2为电源插座联动开关，当交流电源插头插入插座XS 1时，SW2掷向位置“1”，若SW1在复位状态（掷向位置“1”）时，整流、滤波后的直流电通过电阻R2、VD5、VD6对机内的可充电电池GB1充电，充电指示灯LED1点亮，仪器的振荡、放大和音响电路因无供电电源而不工作。若SW1在按下时的自锁状态（掷向位置“2”），则仪器的振荡、放大和音响电路处于交流稳压电源供电状态，同时充电电路被切断，充电指示灯LED1（绿色）熄灭。当交流电源插头从插座XS1中拔出后，SW2掷向位置“2”，若SW1在按下时的自锁状态（掷向位置“2”），则仪器的振荡、放大和音响电路由机内电池供电。
    IC1及其外围电路组成方波振荡器，RP1为振荡频率调节电位器，即仪器面板上的“频率”调节旋钮;C4起抗干扰作用。IC1输出的方波信号经R6送至VT2进行放大，工作指示灯LED2（红色）用来指示振荡信号，VD8用以保护LED2、稳压二极管VZ2用以限幅，RP2为治疗用脉冲信号幅度调节电位器，即仪器面板上的“幅值”调节旋钮，R8起垫高输出信号幅度的起点的作用。
IC2及其外围电路组成音响电路。IC2（4060）系14位二进制串行计数／分频器和振荡器，由一振荡器和14位二进制串行计数器组成。振荡器的结构为RC振荡电路（C6、R10、R11）。

    二、常见故障检修
    从实际维修情况看，该仪器的外部连线或调节电位器易出现问题，尤其是使用时间较长后。该仪器的外部连线有交流电源引人线和电脉冲信号输出线。如果这些连线与擂座间接触不好，或中间（最容易发生在插头的颈部）出现断裂现象，则会导致仪器不工作或时而工作、时而不工作。由于每次使用时都会反复调节“频率”和“幅值”旋钮，特别是“幅值”旋钮，所以这些旋钮对应的电位器RP 1 、RP2易出现接触不良现象，从而影响治疗效果。实修时，可先打开电位器的外壳，察看其内部膜片的磨损情况，一若不严重，可改变一下滑动臂的轨迹，从而继续使用；若磨损较严重，则需进行更换。更换电位器时，除阻值要求相同外，对子电位器类型的选择是有讲究的：为求得振荡频率随着调节而线性变化，RP 1须选用线性（X型）电位器；为适应人体对电流刺激感受的特性，RP2应选择对数型（D型）电位器。

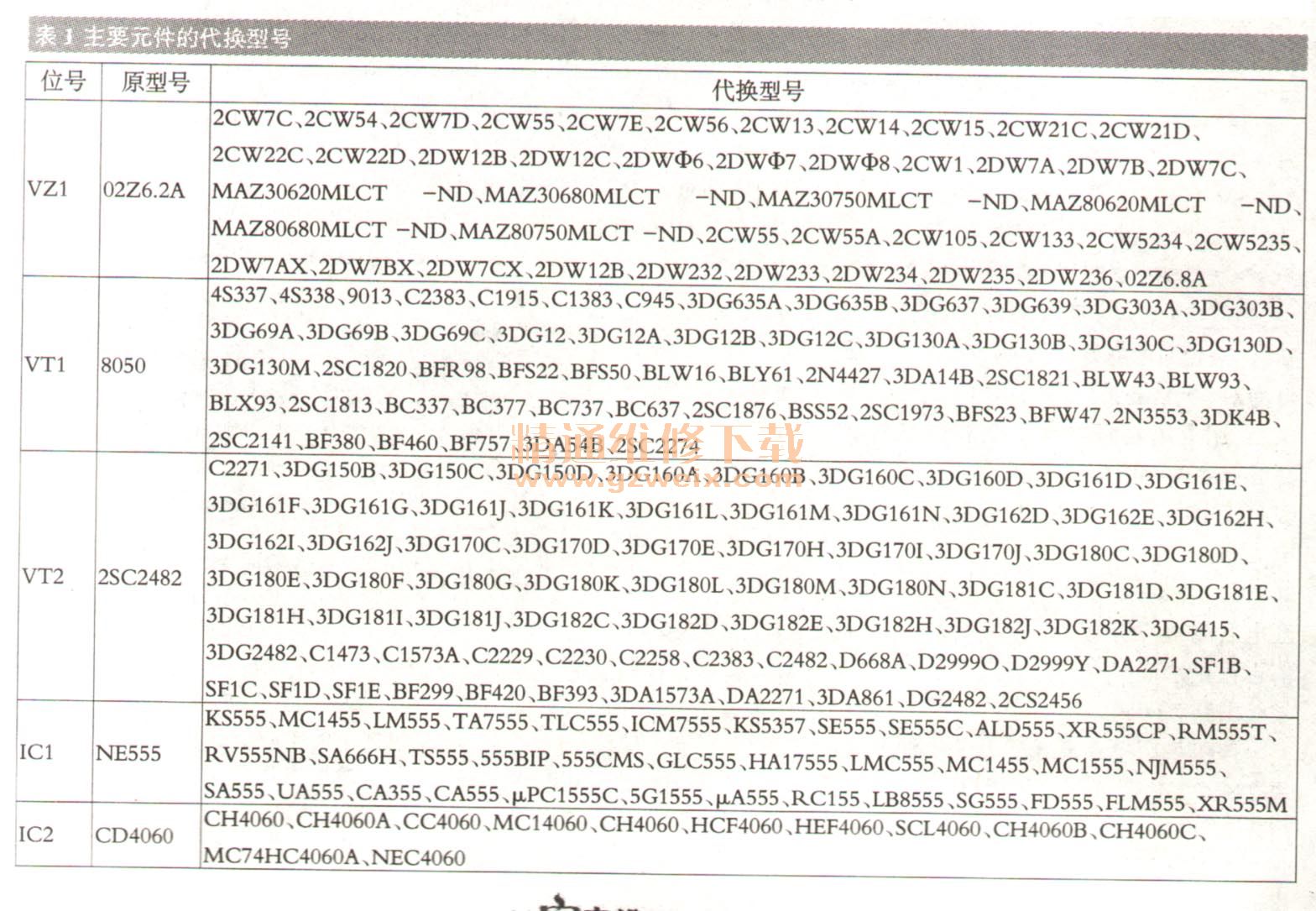

    该仪器供电电路上所用元件均为常用器件，选购和代换都很方便，主要元件的代换型号见表1。稳压二极管VZ1的稳压值决定了输出电压，应选用稳压值为6.2V～7V之间的稳压管；其稳定电流要求并不高，一般5mA～20 mA即可。


    值得一提的是，由子该仪器属于医疗电子仪器，并且是直接作用于人体的带电装置，电气安全性极其重要，因此电源变压器T1的绝缘性能要求较高，按照国家相关规定，T1的耐压值须大于4000V 。
