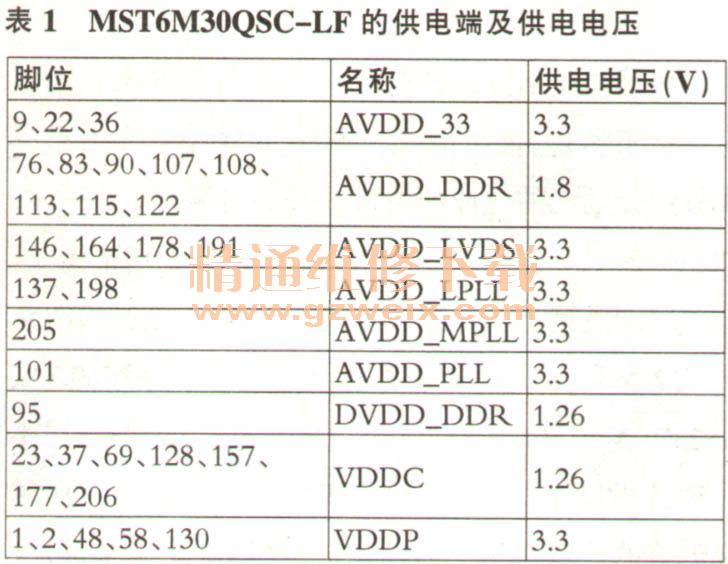

HPC 1-55L教学一体机的倍频板上的主芯片采用MST6M30QSC-LF （U5、216脚封装），如图1所示，该板具有运动补偿、31）显示功能，因对LVDS信号实行倍频转换，故称倍频板。该板连接信号主板与逻辑板，具有数据传输、转换等作用，所以又称为转接板。U5的供电脚见表1。

    故障现象1：花屏。
    分析检修：该机花屏故障基本上是倍频板出问题所致。首先测得12V供电及LVDS Vccp供电（ 12V）正常，问题出在U5或外围元件上，参照表1测⑨、22、26脚电压正常，但76脚电压只有0.4V，说明此路供电有问题。该路供电来自三端稳压块U10（BM1117 ），如图2所示。测A点供电正常，但B点只有0.4V，怀疑R48有问题。用镊子短路R48后，B点电压约为1.0V，判断U5或电容E8、C84、C85有问题，代换C84、C85后故障排除。

    故障现象2：花屏（如图3所示）。
    分析检修：本机经前维修人员更换倍频板后故障依旧。查厂家资料得知，这批一体机有两种程序，对应两种逻辑板：一种型号是54TO1-C04，另一种型号是54TO7-C00，会不会是新倍频板上存储器中的程序与逻辑板不对应呢？用编程器读出新、旧板的存储器（位号U7，型号cfeon F40-100GCP，可用25Q40替代）中的数据，对比发现两者不同。把旧板的数据拷到新板的存储器中，开机一切正常。


    故障现象3：开机后，屏上没有任何字符（正常时，屏上会显示“无信号”）。
    分析检修：仔细观察屏幕，发现屏幕亮度低。测信号主板上VDD 12V正常，但LVDS Vccp供电只有6V，明显偏低；电感L2接供电一端12V正常，另一端只有8V左右。拔下LVDS线，电压不变。用镊子短路L2后，12V电压正常，插上LVDS线，屏上出现字符，亮度也正常。拆下L2检测，其电阻约为300kΩ，原来故障系电感阻值变大造成。在旧板拆来一只相同电感焊上，故障排除。

    故障现象4：屏显多条横条纹，无字符，如图4所示。
    分析检修：先测主板上12V供电正常，替换逻辑板、主板后故障依旧，由此判断倍频板异常，测倍频板上DC-DC块U3各脚电压，与正常电压（见表2）对比，发现③脚电压为2V，明显偏低。U3外围电路如图5所示，⑤脚外接电容C6、C108，代换这两只电容后故障依旧。怀疑U5有问题，将其换新后故障排除。

    故障现象5：开机后屏上出现蓝色竖条。
    分析检修：采用换板法检修，确定故障出在倍频板上。测量倍频板上关键点电压，均正常。重新写入数据，故障依旧。用热风枪加热U5后开机，故障消失，以为U5接触不良，但是几分钟后故障再现。再次用加热法检查，当加热晶振Y1时，故障消失，怀疑晶振有问题，将其换新后故障排除。
    小结：从笔者维修过的2000多台故障机来看，倍频板损坏率比较低。在倍频板故障中，故障现象1、3最多。另外，在测量主芯片的引脚电压时，一定要先用放大镜看清楚脚位，然后用针式表笔头测量，以免短路烧坏芯片。
