新型电池供电TPS系列DC/DC转换器之五
来源:家电维修  作者:佚名  2017-05-31 09:05:44

    TPS62650/51、TPS62700/701、TPS63000/01/02、TPS63700、TPS64200

    TPS62650/51

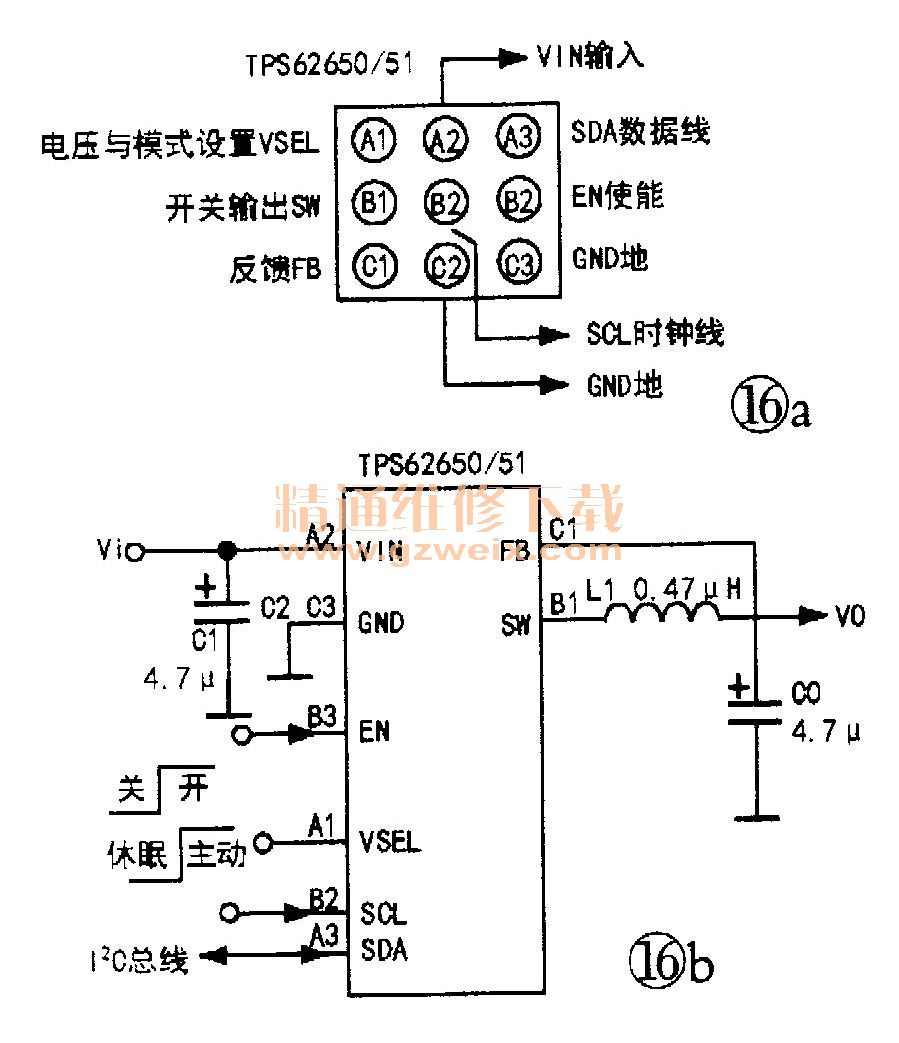

    TPS62650/51是一款配合I℃总线用来缩放输出电压和设置工作模式的降压转换器,可工作在PWM或PFM模式,采用CSP-9封装(见图16a)。主要性能:输入电压:2.3V~5.5V;输出电压:0.75V~1.4375V;输出电流:800mA;欠压输入锁定:2.05V;工作效率:可达86%;输出电流限制:1.5A;过热保护:140℃。TPS62650/51典型应用电路见图16b。

    TPS62700/701
    TPS62700/701为高效率同步降压器,采用CSP-8微型封装(见图17a)。主要性能:输入电压:2.5V~6.0V;输出电压:1.3V~3.09V ;输出电流:650mA;静态电流:100μA;关断电流:10μA;欠压输入锁定:1.7V;工作效率范围:87%~95%;输出电流限制:1.1A;过热保护:150℃。 TPS62700/701固定电压与可调电压输出应用电路分别见图17b与图17c。

    TPS63000/01/02
    TPS63000/01/02是一款高效升、降压转换器,采用3mm×3mm的QFN-10封装(见图18a)。主要性能:输入电压:3.6V~5.5V(降压模式)、1.8V~5.5V(升压模式);输出电压:1.2V~5.5V;输出电流:1200mA(降压模式)、800mA(升压模式);具有负载断开时芯片自动关闭功能。欠压输入锁定:1.7V;工作效率:可达95%;输出电流限制:1.8A;过热保护:140℃TPS63000应用电路见图18b。顺便提及,与TPS63000/01/02封装及引脚功能完全相同、性能相近的还有TPS63030/310所不同的是,它采用体积更小(2.5mm×2.5mm)的QFN-10封装,输出电流:800mA(降压模式)、500rnA(升压模式);欠压输入锁定:1.5V;工作效率:高达96%;输出电流限制:1.0A;另外,TPS63030为可调输出,TPS63031为固定输出(3.3V)。

[1] [2]  下一页
