塔式起重机起升机构的平均启动转矩一般来说为额定转矩的 1.3～1.6 倍，考虑到电源电压波动及需要通过 110％额定负载的动载试验要求等因素，其最大转矩应是负载转矩的 1.8～2.0 倍，以确保安全使用。通常对于采用普通鼠笼电动机的系统，其等额变频器仅能提供小于 150％超载负载力矩值，为此可通过提高变频器容量或同时提高变频器和电动机容量来获得200％的负载力矩值。应用于塔式起重机的变频器容量可按下式进行计算，即：

式中，PCN为变频器容量，kW；

K 为过载系数，K=1.8～2.0；

PM为起升额定负载所需功率：

η 为电动机效率，η≈0.85；

cosφ为电动机功率因数，cosφ≈0.75

k1 为电流波形补偿系数，由于变频器的输出波形不是完全的正弦波，含有高次谐波的成分，故其电流应有所增加，PWM 方式变频器的 k≈1.05m～1.1。

依据负载功率来计算出所需变频器容量的基础上，还必须按下式做电流验证，即：

式中，ICN为变频器额定电流，A；

IM为电动机额定电流，A。

②制动电阻的选择

塔式起重机在某个地点以速度 N1提升重物，平移到另一个地点，然后以速度从下放重物，再回到原地继续作业，如此往复。设工作周期为 T 在下放重物时，电动机处于再生发电状态，持续时间为 TB，重物在电动机轴上形成的负载转矩为 Mz，机械效率为 η，其最大瞬时回馈能量为：

pm=ηMZNl

制动时间 TB内的平均回馈能量为：

PB=ηMZN

工作周期 T 内的平均回馈能量为：

PA=ηMZNlTB/T

制动单元开关管额定电流 Ibe可按下式计算，即：

Ibe＞Pm/750

按正常过载条件 MZ=1.5Me，N1=Ne来考虑，则：Ibe＞1.5ηMZNe/750=1.5ηPe/750

式中，MZ、Ne、Pe分别为电动机的额定转矩、额定转速和额定功率。

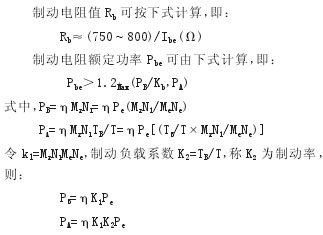

根据实际工况计算出 PA和 PB，并从制动电阻特性曲线查出与 TB对应的过载系数 Kb(以 40℃的环境温度为标准)，同肘考虑一定的安全容量。
