10. 开关电源厚膜集成电路STR—S6307的修理方法

松下 TC 系列大屏幕彩色电视机的电源厚膜集成电路 STR—S6307 内的开关管损坏以后，可采用下述方法来进行修理。

（1）断开 STR—S6307 内开关管方法的示意图，如图 10 所示。用钢锯沿厚膜集成电路上沿向下 9 mm处，锯 2 mm 左右深，将三根金属线切断，此时测 STR—S6307①脚与②脚、①脚与③脚之间电阻值为无穷大，说明内部开关管已被切除。

(2)将 STR—S6307 焊回原电路(注意不可剪脚)，选一只 BU508A(或 2SDl431、2SD820、2SCl942 等)大功率管按图 10 所示接入电路，并将其固定在厚膜集成电路的散热片上即可。如选用金属壳开关管，要加云母片与散热片绝缘。

采用上述方法修理后，只要连接无误，即可正常工作，若电源启动过慢时，应选用 β 值较大的开关管。

以上修复方法，同样适用于 STR—S6308、STR—S6309 厚膜集成电路。

11. 开关电源厚膜集成电路 STR-56041修理方法

高士达 CDT-84858 型彩色电视机电源厚膜集成电路的型号为 STR-56041，当其内的开关调整管损坏以后，可在距 STR-56041 顶端约 14 mm 处，沿水平方向锯 3 mm 深。然后，测其内部开关调整管各极之间的电阻值，均为无穷大，用硅胶封好锯开处。选一只常用的电源开关管 (选取方法见上述)，c 极接①脚，b 极接②脚，e 极接④脚，即可完成 STR-56041 的修复工作。

12. 开关电源厚膜集成电路 STR-41090 修理方法

厚膜集成电路 STR-41090 内的开关管损坏后，可按图 11 所示的断开 STR-41090 开关管的方法，将损坏的厚膜集成电路取下，用钢锯沿其塑料面边缘的两个半圆缺口中点连线锯下，锯到将要接触金属底板，这时就可将厚膜集成电路内部损坏的开关管断开，而其他电路完好无损。锯开处如图 11 中虚线所示。然后把一只好的大功率管和已锯好的 STR-41090 都垫上绝缘片安装在散热板上。

大功率管如 2SCl942、2SC850、2SD820、2SDl403 等的 b、c、e 极分别与 STR-41090 的②、③、④脚相接。这样修复的 STR-41090 各脚完好无损，功能与未损坏时一样。

13. 开关电源厚膜集成电路 STR-451 的修理方法

从大量的损坏实例来看，STR-451 损坏，多是由于厚膜集成电路中的大功率管击穿(测其①、②、④脚间的电阻值很小或为 0)，内部其他元件完好。由于STR-451 内的封装是把取样放大电路做成厚膜电路，其外壳就是大功率开关管 (只是多了一个接地引脚)。STR-451 的外形如图 12 所示。因此，只要用一只DFl04D 或 BU208、C1942、BU508A、D1403 等管型大功率管换掉损坏的开关管即可。

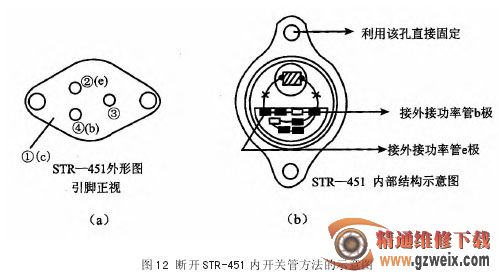

断开 STR-451 内开关管方法的示意图如图 12 所示。用锉刀锉去 STR-451 的管帽，可看到管芯内部的连接情况，上部为大功率开关管晶体芯片，下部为取样放大部分厚膜集成电路芯片，将晶体管芯片与厚膜集成电路芯片之间的两根细导线拆除，见图 12 (b) 中打“×”号处，这只大功率管就和厚膜集成电路没有任何联系了。

剪去 STR-451 的②、④脚、保留③脚，将代换的大功率管如 C1942 (最好用金属封装型的，这样便于安装)固定在原散热片 STR-451 的位置上，STR-451 可用一孔直接固定在 C1942 管旁边，再用两根导线，将STR-451 厚膜芯片与原功率管 b、e 极相接的两点，分别接到代换管 C1942 的 b、e 极即可，与大线路板的连接方法不变。

14. 开关电源厚膜集成电路 STR-50103A 的修理方法

开关电源厚膜集成电路 STR-50103A 内的开关管损坏后，可采用以下方法进行修理。
