浅谈几种电工常用仪表 (下)
来源:本站整理  作者:佚名  2012-10-08 06:23:00

2.毫伏表的应用实例

(1)录音机磁头方位角的调整

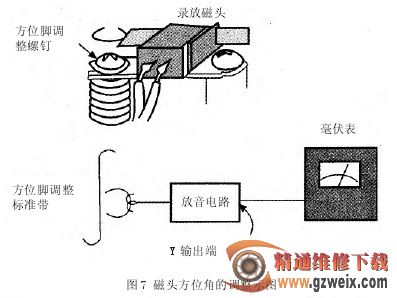

录音机磁头方位角要与走带方向垂直,如果方位角偏移就会引起高音信号不良且声音发闷,调整时使用毫伏表比较方便。将录音机的输出端接到毫伏表上,重放标准信号测试磁带(带上有 3 kHz 的标准信号)。一边微调磁头侧面带弹簧的固定螺钉,一边观察毫伏表的输出电平。然后调整使录音机的输出幅度显示最大值就可以了,如图 7 所示。



对立体声录音机磁头方位角的调整要考虑两个声道的平衡问题,测试方法如图 8 所示。在使用标准信号测试带进行方位角的调整时要分别测量双声道的输出,两个声道的输出尽可能一致。同时还要考虑不低于最大输出的 0.5 dB,然后确定最佳的方位角。



另外,还要考虑双声道的相位一致性,相位的一致性需要使用示波器的 X-Y 方式测量。



2.录音偏磁的调整

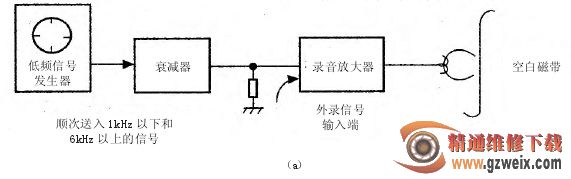

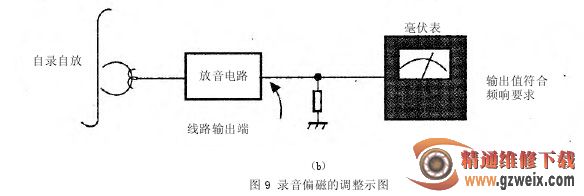

使用毫伏表也可以比较方便地对录音机录音偏磁进行调整,具体应用如图 9 所示。



调整录音偏磁的目的是使录音机的频率特性最好,使高频、中频及低频的输出都在规定的指标之内。调整时将低频信号发生器的输出端接到录音机的输入端,分别记录 1 kHz 以下的信号和 6 kHz 以上的信号,记录后重放所记录的信号,用毫伏表监测输出电平。反复调整偏磁,反复记录和重放,以选取最佳点。
