4．电器设备特定接线端子和特定导线线端的识别

与特定导线直接或通过中间电器相连的电器设备接线端子应按要求进行标记。

二、电气元件表示方法

 1．电气设备、元器件的表示方法

了解电气设备、元器件的表示方法是：电气制图的重要问题，同一电气设备、元件在不同类型的电气图中往往采用不同的图形符号。系统图、框图、位置图、等效电路图、功能图等；通常采用方框符号、简化外形符号或简单的一般符号表示，但电路图和接线图往往采用完整图形符号表示。根据电气图的用途，完整图形符号又分为“集中表示法”、“分开表示法”和“半集中表示法”。

 (1)集中表示法

把电气设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。这种表示方法使用于简单的图，如图6 (a)所示是继电器K的线圈和触点集中表示。

 (2)半集中表示法

为了使设备和装置的布局清晰，易于识别，把同一个项目中某些部分图形符号在简图上集中表示；另一些分开布置，并用机械连接符号（虚线）表示它们之间关系的方法，称为“半集中表示法”。其中，机械连接线可以弯折、分支或交叉。如图6 (b）所示。

 (3)分开表示法

把同一项目中的不同部分的图形符号，在简图上按不同功能和不同回路分开表示的方法。不同部分的图形符号用同一项目代号表示，如图6 (c)所示。“分开表示法”可以避免或减少图线交叉，因而图面清晰，而且也方便分析回路功能及标注回路标号。

2．电气元件工作状态表示方法

在电气图中，电气元件的可动部分均按“正常状态”表示。

3．电气元件触点表示方法

元件触点分为两大类：一是由电磁力或人工操纵的触点，如电继电器（电磁型、感应型、晶体管型等）、接触器、开关、按钮等的触点；二是非电和非人工控制的触点，如各种非电继电器（气体继电器、速度继电器、压力继电器等）、行程开关等的触点。

 (1)对于电继电器、接触器、开关、按钮等项目的触点，在同一电路中，在加电或受力后，各触点符号的动作方向应一致。

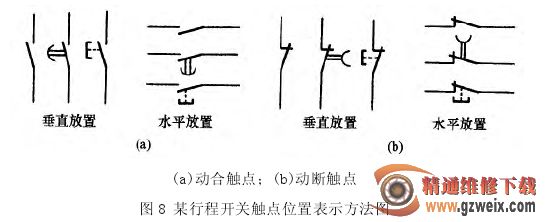

触点符号表示采用“左开右闭，下开上闭”，即当触点垂直放置时，动触点在静触点左侧为动合（常开触点），而在右侧为动断（常闭触点）；当触点符号水平放置时，动触点在静触点下方，为动合（常开触点），在上方，为动断（常闭触点），如图7 (a) , (b）所示。

 (2)对非电、非人工控制的触点，必须在其触点符号附近表明运行方式。一般采用以下三种方法，如图8所示。

用图形表示，如图8 (a)所示，横轴表示转轮的位置，纵轴“0”表示触点断开，而“1”表示触点闭合。图8(b)中，用操作器件的符号表示，当凸轮推动圆球（600一1800 ,2400一3300）时，触点闭合，其余为断开。图8 (c)中，用操作器件的符号表示，但把凸轮画成展开式，箭头为凸轮行进方向。
