2．太阳能电池方阵
    太阳能电池方阵是联网光伏系统的主要部件，由其将接收到的太阳光能直接转换为电能。目前工程上应用的太阳能电池方阵多为由一定数量的晶体硅太阳能电池组件按照联网逆变器输入电压的要求串、并联后，固定在支架上组成。住宅联网系统的光伏方阵一般都用支架安装在建筑物的屋顶上，如能在住宅或建筑物建设时就考虑方阵的安装朝向和倾斜角度等要求，并预先埋好地脚螺栓等固定元件，则光伏方阵安装时就将很方便和快捷。

    住宅联网光伏系统光伏器件的突出特点和优点是与建筑相结合，目前主要有如下两种形式，
    （1）建筑与光伏系统相结合。作为光伏与建筑相结合的第一步，是将现成的平板式光伏组件安装在建筑物的屋顶等处，引出端经过逆变和控制装置与电网连接，由光伏系统和电网并联向住宅（用户）供电，多余电力向电网反馈，不足电力向电网取用。

（2）建筑与光伏组件相结合。光伏与建筑相结合的进一步目标是将光伏器件与建筑材料集成化。建筑物的外墙一般都采用涂料、“马赛克”等材料，为了美观，有的甚至采用价格昂贵的玻璃幕墙等，其功能是起保护内部及装饰的作用。如果把屋顶、向阳外墙、遮阳板甚至窗户等的材料用光伏器件来代膺，则既能作为建筑材料和装饰材料，又能发电，一举两得、一物多用，使光伏系统的造价降低、发电成本下降。这就对光伏器件提出了更高、更新的要求，应具有建筑材料所要求的隔热保温、电气绝缘、防火阻燃、防水防潮、抗风耐雪、重量较轻、具有一定强度和刚度且不易破裂等性能，还应具有寿命与建材同步、安全可靠、美观大方、便于施工等特点。如果作为窗户材料，并要能够透光。

    美国、日本、法国等发达国家的一些公司和高校，在政府的资助下，经过一些年的努力，研究开发出不少这类光伏器件与建筑材料集成化的产品，有的已在工程上应用，有的在试验示范，并且还在进一步研究更新的品种。目前已研发出的品种有：双层玻璃大尺寸光伏幕墙，透明和半透明光伏组件，隔热隔音外墙光伏构件，光伏屋面瓦，大尺寸、无边框、双玻璃屋面光伏构件，面积达2 m2左右代替屋顶蒙皮的光伏构件，光伏电池不同颜色、不同形状、不同排列的构件，屋面和墙体柔性光伏构件等。

光伏建筑一体化系统的关键技术问题之一是设计良好的冷却通风，这是因为光伏组件的发电效率随其表面工作温度的上升而下降。理论和试验证明，在光伏组件屋面设计空气通风通道可使组件的电力输出提高8.3％左右，组件的表面温度降低15℃左右。
    3．联网逆变器
    (1)联网逆变器功能。联网逆变器是联网光伏系统的核心部件和技术关键。

    联网逆变器与独立逆变器的不同之处是：它不仅可将太阳能电池方阵发出的直流电转换为交流电，并且还可对转换的交流电的频率、电压、电流、相位、有功与无功、同步、电能品质（电压波动、高次谐波）等进行控制。它具有如下功能。

    ①自动开关。根据从日出到日落的日照条件，尽量发挥太阳能电池方阵输出功率的潜力，在此范围内实现自动开始和停止。
    ②最大功率点跟踪（MPPT）控制。对跟随太阳能电池方阵表面温度变化和太阳辐照度变化而产生出的输出电压与电流的变化进行跟踪控制，使方阵经常保持在最大输出的工作状态，以获得最大的功率输出。
    ③防止单独运行。系统所在地发生停电、当负荷电力与逆变器输出电力相同时，逆变器的输出电压不会发生变化，难以察觉停电，故而又通过系统向所在地供电的可能，这种情况叫做单独运转。在这种情况下，本应停了电的配电线中又有了电，这对于保安检查人员是危险的，因此要设置防止单独运行功能。
    ④自动电压调整。在剩余电力逆流入电网时，因电力逆向输送而导致送电点电压上升，有可能超过商用电网的运行范围，为保持系统的电压正常，运转过程中要能够自动防止电压上升。
    ⑤异常情况排解和停止运行。当系统所在地电网或逆变器发生故障时，及时查出异常，安全加以排解，并控制逆变器停运转。

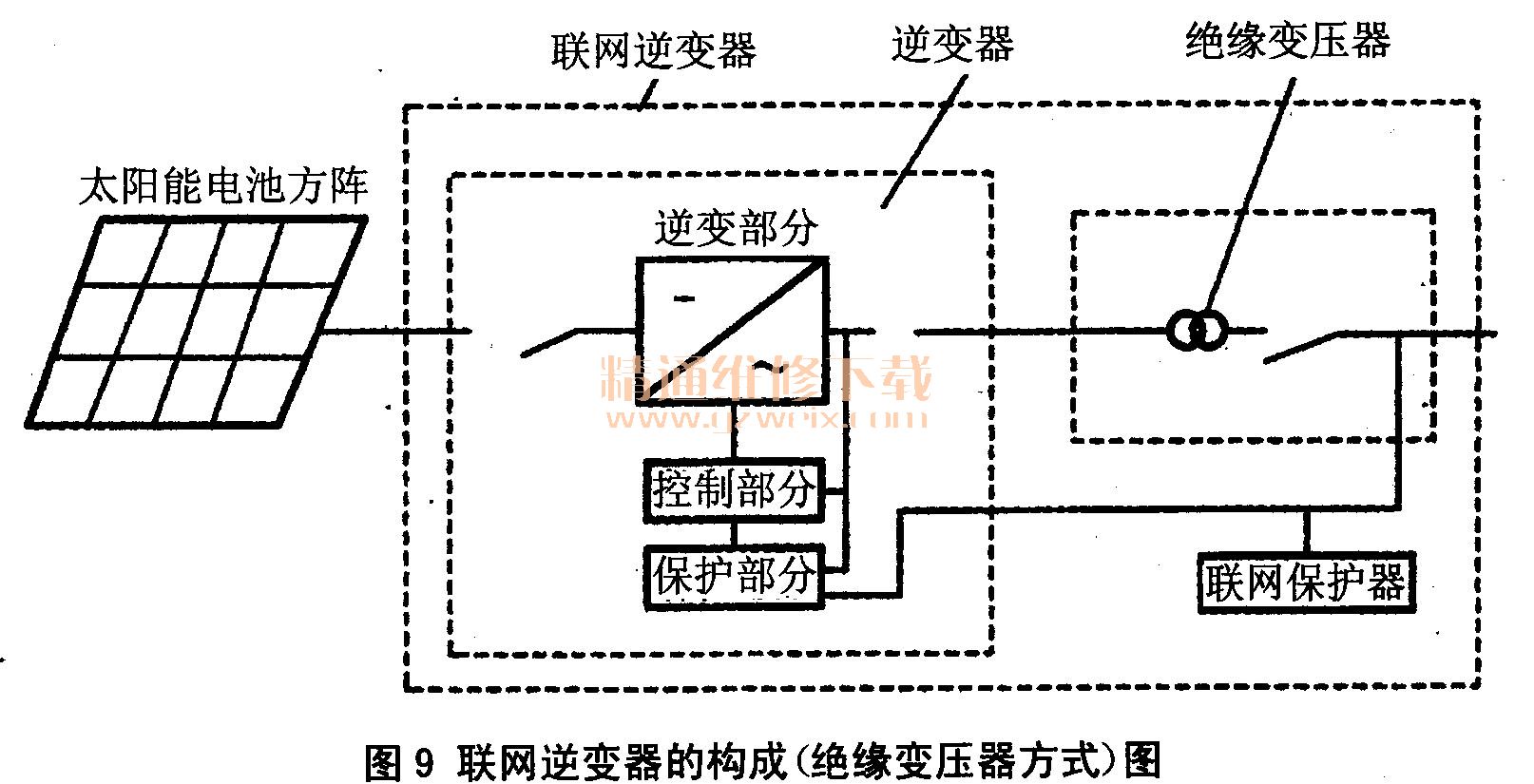

    (2)联网逆变器的构成。联网逆变器主要由逆变器和联网保护器两大部分构成，如图9所示。
