②这种系统即使当光伏系统由于某种特殊原因产生剩余电能，也只能通过某种手段加以处理或放弃。由于不会出现光伏系统向电网输电的情况，所以称为无逆流系统，如图5所示。

    住宅系统又有家庭系统和小区系统之分。家庭系统装机容量较小，一般为1-5 kW，为自家供电，由自家管理，独立计量电量。小区系统装机容量较大些，一般为50-300 kW，为一个小区或一栋建筑物供电，统一管理，集中分表计量电量。

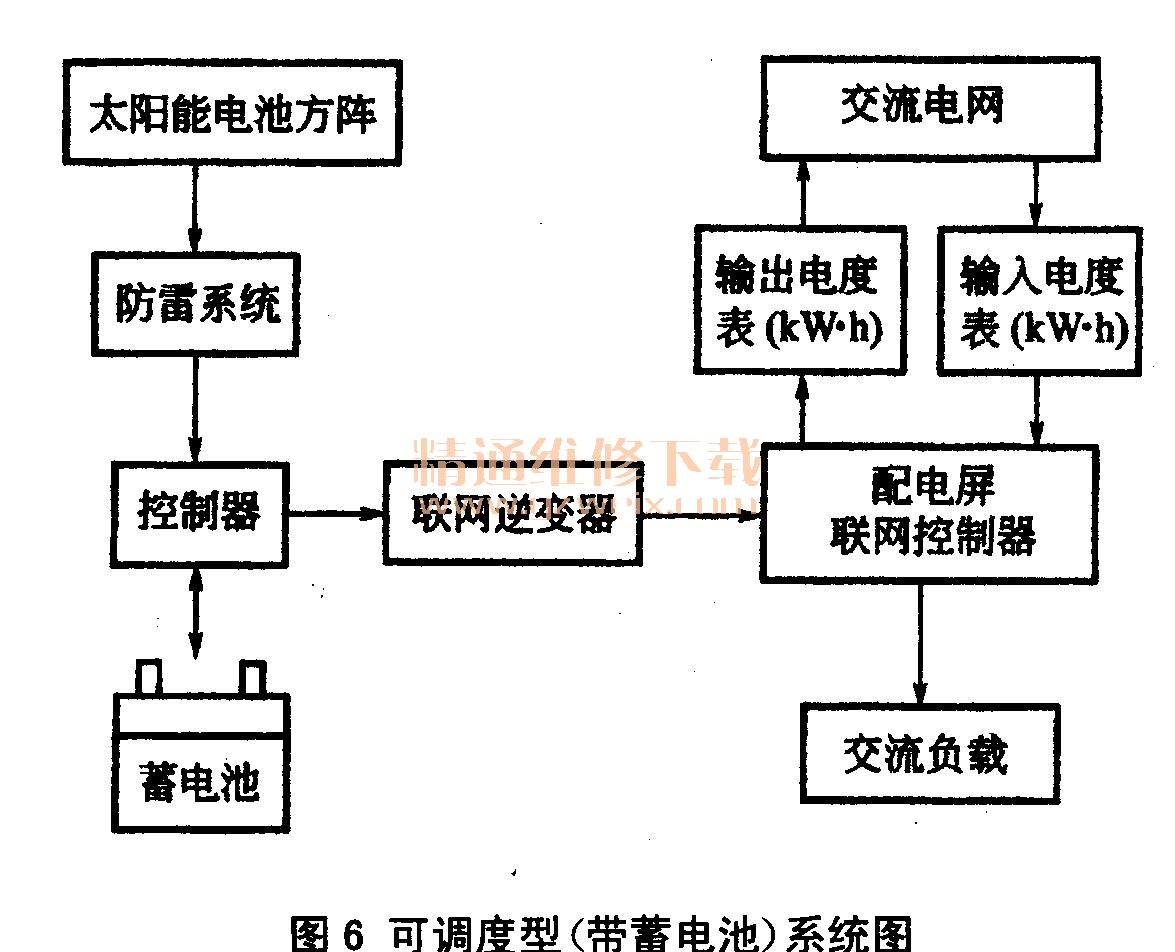

    根据光伏系统是否配置蓄电池又有可调度型系统和不可调度型系统之分。配置少量蓄电池的系统称为可调度型系统（见图6），不配置蓄电池的系统称为不可调度型系统（见图7）。可调度型系统主动性强，当出现电网限电、掉电、停电等情况时仍可正常供电。

    ③住宅联网光伏系统通常是白天光伏系统发电量大而负载耗电量小，晚上光伏系统不发电而负载耗电量大。将光伏系统与电网相联，就可将光伏系统白天所发的多余电力“储存”到电网中，待用电时随时取用，省掉了储能蓄电池。其工作原理是：太阳能电池方阵在太阳光辐照下发出直流电，经逆变器转换为交流电，供用电器使用；系统同时又与电网相联，白天将太阳能电池方阵发出的多余电能经联网逆变器逆变为符合所接电网电能质量要求的交流电馈入电网，在晚上或阴雨天发电量不足时，由电网向住宅（用户）供电。住宅联网系统所带负载的电压在我国一般为单相220 V和三相380 V,所接入的电网为低压商用电网。

    典型住宅联网光伏系统主要由太阳能电池方阵、联网逆变器和控制器等三大部分构成，如图8所示。
