①逆变器包括3个部分：逆变部分的功能是采用大功率晶体管将直流高速切割，并转换为交流；控制部分由电子回路构成，其功能是控制逆变部分；保护部分也由电子回路构成，其功能是在逆变器内部发生故障时，起安全保护作用。

    ②联网保护器是一种安全装置，主要用于频率上下波动、过欠电压和电网停电等的监测。通过监测如发现问题，应及时停止逆变器运转，把光伏系统与电网断开，以确保安全。它一般装设在逆变器中，但也有单独设置的。
    (3)联网逆变器回路方式。已进入实用的主要有电网频率变压器绝缘方式、高频变压器绝缘方式和无变压器方式3种。

    ①电网频率变压器绝缘方式采用脉宽调制（PWM）逆变器产生电网频率的交流，并采用电网频率变压器进行绝缘和变压。它具有良好的抗雷击和消除尖波的性能。但由于采用了电网频率变压器，因而较为笨重。

②高频变压器绝缘方式的优点是体积小、质量轻，但回路较为复杂。
    ③无变压器方式特点是体积小、重量轻、成本低、可靠性能高，但与电网之间没有绝缘。

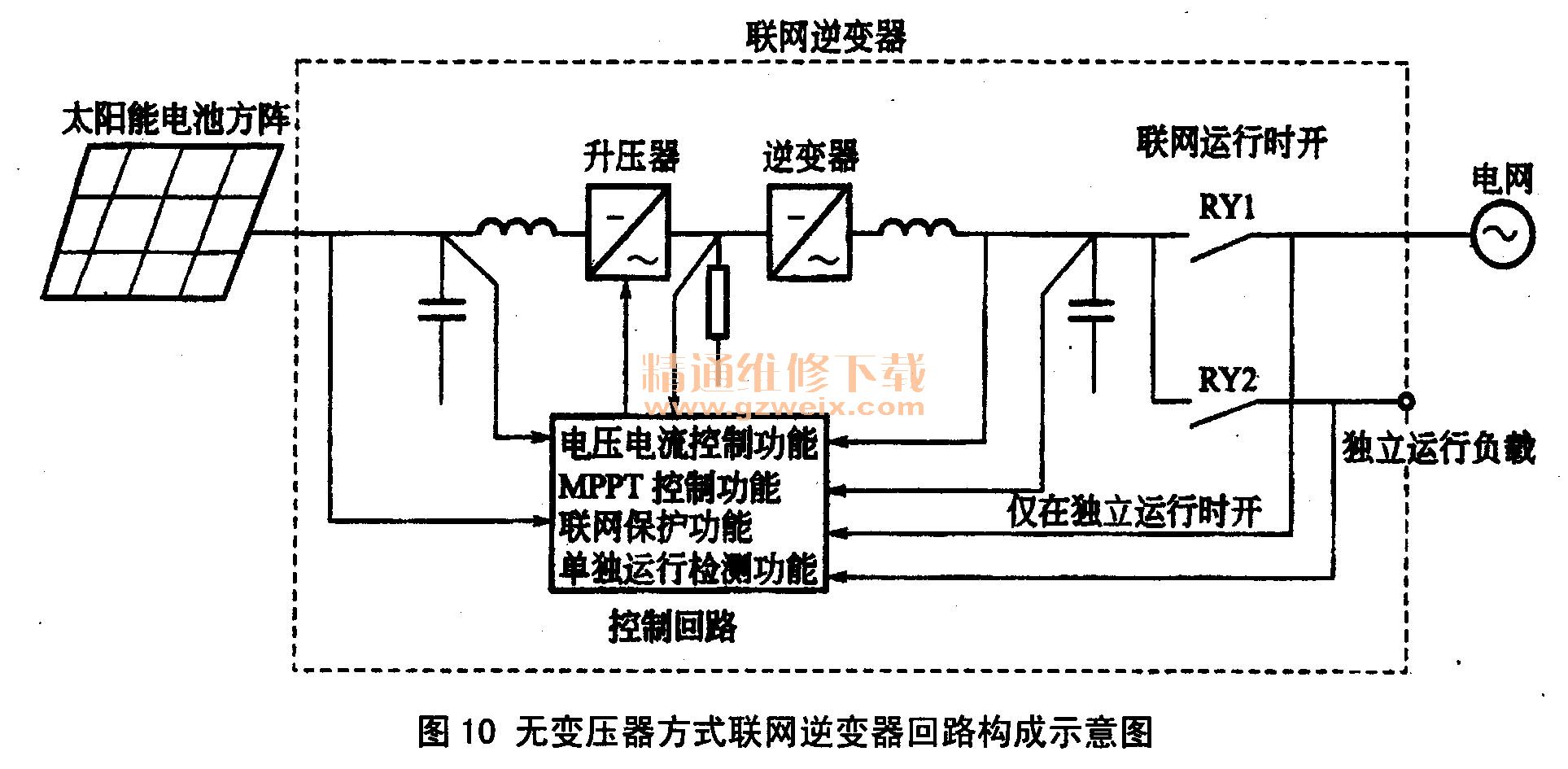

    除第一种方式外，后两种方式均具有检测直流电流输出的功能，进一步提高了安全性。无变压器方式由于在成本、尺寸、能量及效率等方面具有优势，因而目前应用广泛。该回路由升压器把太阳能电池方阵的直流电压提升到无变压器逆变器所需要的电压。逆变器把直流转换为交流。控制器具有联网保护继电器的功能；并设有联网所需手动开关，以便在发生异常时把逆变器同电网隔离，如图10所示。

    ④最大功率点跟踪（MPPT）技术。太阳能电池方阵的输出随太阳辐照度和太阳能电池方阵表面温度而变动，因此需要跟踪太阳能电池方阵的工作点并进行控制，使方阵始终处于最大输出，以获得最大的功率输出。采用最大功率点跟踪（MPPT）技术就是起这种作用。每隔一定时间让联网逆变器的直流工作电压变动一次，测定此时太阳能电池方阵输出功率，并同上次进行比较，使联网逆变器的直流电压始终沿功率变大的方向变化。图11所示为MPPT控制原理示意图。
