AP3700Z采用BCD公司的CMOS工艺制成，是一款射极驱动方式的电流型PWM控制芯片，驱动普通的高压NPN型三极管，主要用于手机充电器、电磁炉及小功率（5W左右）电源适配器中。

一、芯片特点简介

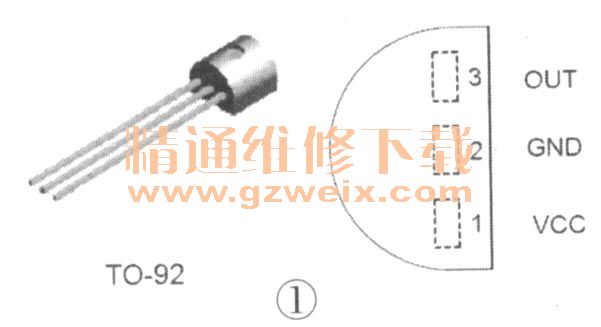

    该芯片采用TO-92封装，只有3只引脚，即电源端VCC、脉冲输出端OUT和接地端GND，如图1所示。该芯片的电压反馈输入和电源端（VCC）合用一只引脚，以提高集成度；采用抖频技术以降低系统E-MI（电磁干扰），无需安装高频吸收电容仍可满足电磁兼容要求；采用跳频技术，以降低空载条件下的功耗。采用该芯片组成的小功率开关电源电路，主要具有以下特点：

      1．空载输入功耗低
    轻载和空载时，控制器从正常的PWM方式自动切换到“Skip cy～Cle”模式，在输入电压为AC85V～AC230V的情况下，空载时的功耗在0.1W～0.15W之间，小于CEC.标准（CEC是美国加利福尼亚州能源委员会的简称。该委员会针对AC-DC与AC-AC外部电源供应器的能源使用效率制定了强制性标准）规定的极限值为0.3W。

    2．电源转换效率高
    AP3700Z的启动电流和工作电流均很低，分别是0.22mA和0.45mA；电源端工作电压VCC也较低（3.65V～5.25V），因此启动电阻损耗和控制器损耗都很低，低于0.1W。

      3.瞬态特性好
    AP3700Z采用电流模式控制，且始终保持断续模式运行，这都使得输入-输出的传输函数简单，因而瞬态响应速度快、电压过冲小，其负载动态特性如图2所示，过冲电压仅为350mV。

二、应用电路简析

    AP3700的典型应用电路如图3所示，输出电压为5V/1A, AP3700（U1）的③脚直接驱动三极管Q1的发射极。电网上电后，U1的③脚首先从Q1的发射极获得能量，实现启动。C6,R7和C5是环路补偿元件，再配合恒压恒流元件U2实现对负载端电压和电流的稳定性调节。

    值得一提的是，采用AP3700的手机充电器具有非常好的充电特性，在图3中，充电器输出端的主要损耗在限流电阻R14上，电流采样端电压Vsense固定为0.2V，输出1A负载电流时损耗为0.2W，其充电特性曲线如图4所示，主要优点如下：1．满载一空载的负载调整率好，约0.5%；2．短路电流小，最大电流就是恒流充电电流；；3．恒流时的电压范围宽，1.5V～5.05V。


    【提示】负载调整率（LOADREGULATION ）----当输入电压不变，负载从零变化到额定值时，输出电压的变化率，即负载调整率＝（满载时输出电压一空载时输出电压）／（额定负载时输出电压），通常用百分比表示。例如：某5V直流稳压电源的输出电流从0增加到最大电流1A，它的输出电压从5.00V降到了4.50V，降落值0.5V除以标称输出电压5V，得到10%，这就是该电源的负载调整率。

      电源负载的变化会引起电源输出的变化，负载增加，输出降低；相反负载减少，输出升高。负载调整率是衡量电源好坏的一项重要指标。越好的电源，负载调整率越小。

三、小功率充电器电路方案比较

    目前，手机、相机等小功率充电器电路主要有三类主流方案：分立PWM控制器方案、集成PWM控制器方案和RCC方案。

    传统的分立PWM控制器方案是分立的PWM控制器配MOSFET管，特点是元件选择灵活，线路多种多样，性能良好，因而被广泛采用。AP3700充电器也属于分立PWM控制器方案，但该方案采用特殊的驱动方式，目的是用普通的NPN型高压三极管取代昂贵的MOSFET管，从而降低成本。

    集成PWM控制器方案的典型应用电路如图5所示，其特点是变压器输入侧器件数量少，线路简洁；输出侧由运放和电压基准器组成恒压恒流控制电路。在该方案中，由于功率器件和PWM器件集成在一个封装内，故散热难、整体成本较高。

    自激振荡式（RCC）充电器方案的典型应用电路如图6所示，与图5相比，其次级电路相同，主要区别是在初级电路，其特点是无专门的控制器来实现脉冲调制，而是由变压器、电容、电阻等元件来控制。

    RCC方案看上去最简单，但其使用性能不可靠，宽电压范围工作困难，批量生产时合格率不高。为了可靠起振，功率器件也必须选择价格较高的MOSFET管。综上所述，各方案的特点见表1。
