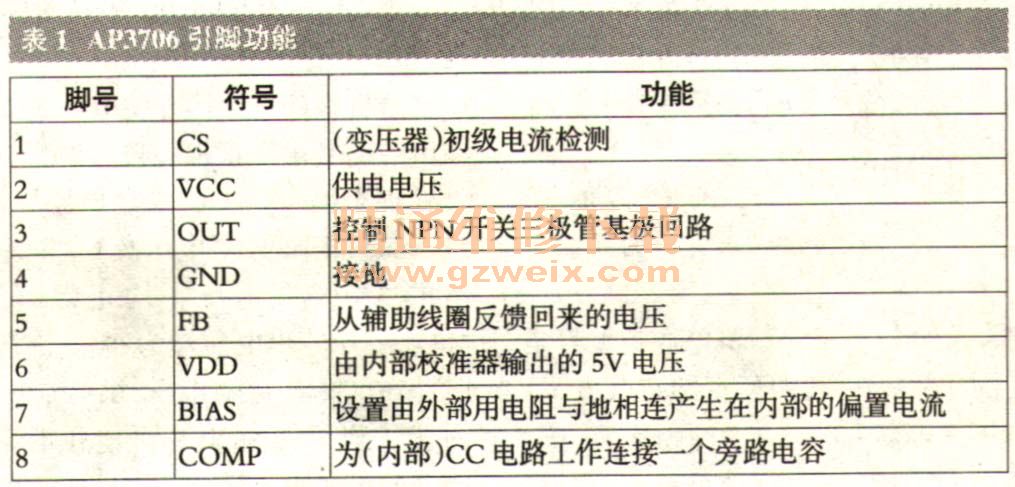

AP3706是BCD公司为电池充电器、应用适配器等提供的一款高性能AC/DC转换控制芯片，有SOIC-8或DIP-8两种封装形式，具有软启动及开路、过压保护等功能，其引脚功能见表1。

    该芯片采用脉动颇率调整方式（PFM）来建立反馈，驱动NPN三极管，从而让电源工作于间断通电模式（DCM），不需要光电耦合器和二次控制电路就能实现恒压或恒流辅出。

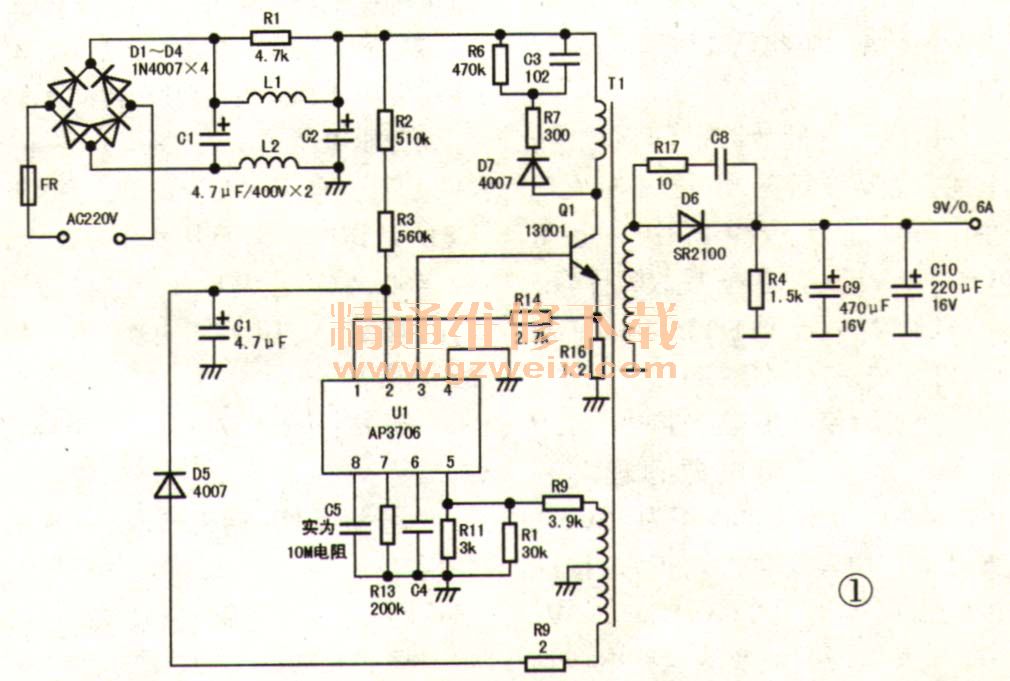

    采用该芯片的开关电源无需补偿回路，外围元件较少，工作效率较高，广泛应用于微型/无线电话、LED驱动电路、MP3等其他便携式设备的适配器或充电器以及备用、辅助电力设备上。AP3706应用于TP-Link TL-340G+无线路由器电源适配器上的实绘电路如图1所示，下面简要说明其工作原理：

    220V市电经整流建波后再经R2和R3降压送至AP3706（U1）①脚，为其提供启动电源。待U1工作后便从③脚输出开关信号去推动Q1工作，Q1正常工作后反馈绕组经R9限流、D5整流、C12滤波后为U1提供工作电源。同时，该电路也具有过压保护的作用，即当该脚电压超过一定值时，U1便会自动关闭输出。若输出电压有波动，则反馈绕组电压也会出现波动，波动的电压经R9、R10分压后送至U1的⑤脚，与内部羞准电压比较后改变Q1的导通时间，从而改变抽出电压，达到德压输出的目的。Q1发射极申联的R16是过流取样电阻，当Q1的工作电流较大时，R16两端压降会增大，经R14送至U1的①脚（保护闷值是8V），经内部处理后控制Q1的导通时间，从而起到保护的作用。
    对AP3706开关电源的维修方法与其他芯片的开关电源类似，若电源不工作，且无明显的元件击穿，则原因多是启动电阻或AP3706损坏；若Q1击穿，需检查电路是否有过流现象，另外，R6、C3、R7和D7组成的尖峰吸收电路损坏也会导致Q1击穿。
