办公照明控制开关典型故障维修实例(上)
来源:本站整理  作者:佚名  2015-11-18 09:44:57

    例1:超迈声光控延时开关,通电触发后灯不亮。
    分析检修:经检查灯泡本身正常,判断问题出在信号触发电路等相关部位。检修时打开后盖,焊开光敏电阻一脚,在向话筒送入声音信号的同时,用万用表测集成块(TC4081BP)的②脚电压,看表指针是否摆动,若摆动很小或不摆动,应先检查声音触发控制电路各元件;若指针摆幅明显,再测可控硅MCR的控制极电压,若控制极无电压,说明集成块(TC4081BP)、电阻R1-R4及R9、D5、C3之间有元件损坏;若控制极有2V左右电压,就说明可控硅MCR已损坏。该灯经检查为二极管D5内部不良,更换D5后,故障排除。
    例2:超迈牌声光控延时开关,通电后灯始终不亮。
    分析检修:根据现象分析,问题一般出在开关内部控制电路等相关部位。检修时打开后盖,焊开光敏电阻一脚,在对着话筒送入声音信号的同时,用表测集成块TC4081BP②脚电压,看表的指针是否摆动,若摆动很小或不摆动,应先检查声音触发控制电路各元件;若指针摆幅很大,再测可控硅MCR的控制极电压,若控制极无电压,就说明TC4081BP、R1-R4、R9、D5、 C3之间有元件损坏;若控制极的电压在2V左右变化,就说明可控硅MCR已损坏。更换可控硅MCR后,故障排除。
    例3:超迈牌声光控延时开关,通电灯亮后,延时时间变短。
    分析检修:根据现象分析,问题一般出在开关内延时电路等相关部位。且大多为延时电路的电容C3和电阻R9有问题,若适当加大C3容量,故障不变,则有可能是二极管D5漏电。经检查,该开关为D5内部漏电所致。更换D5后,故障排除。
    例4:超迈牌声光控延时开关,通电后,声控灵敏度变低。
    分析检修:经通电观察,延时开关需要很大声音,灯才能触发点亮,这说明触发电路有问题。检修时,打开开关,着重检查三极管BG1、电阻R5-R8和电容C2等元件,发现C2内部不良。更换C2后,故障排除。
    例5:超迈声光控延时开关,灯亮后一直不熄灭。
    分析检修:根据现象分析,该故障一般发生在声光控制电路,且大多为可控硅MCR或四个整流二极管其中之一击穿短路。另外可能是三极管BG1 b-e结开路或集成块(TC4081BP)内部损坏。经检查为可控硅MCR击穿短路,更换可控硅后,故障排除。
    例6:超迈声光控延时开关,声触发灵敏度低。
    分析检修:根据现象分析,问题可能出在触发信号电路等相关部位。经测试观察,发现要很大声音,灯泡才能触发点亮,由此说明触发电路元件性能下降,检修时重点查三极管BG1、电阻R5-R8和电容C2等相关元件,发现BG1内部不良,更换BG1后,故障排除。
    例7:亚超声遥控开关,遥控时,受控灯泡和VD7闪烁后,同时熄灭。

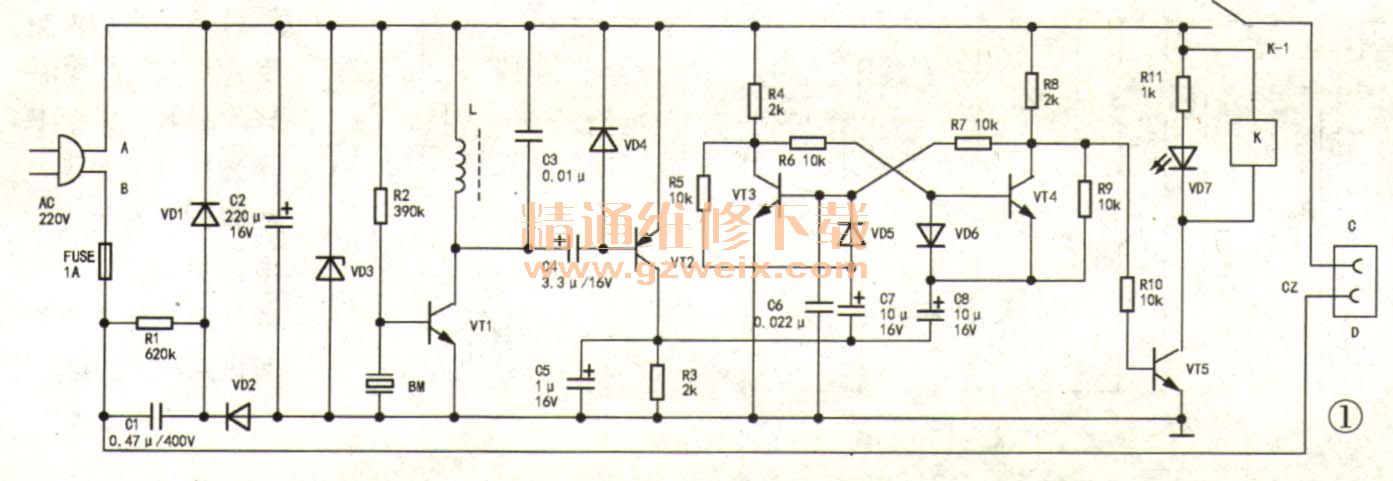

    分析检修:根据现象分析,该故障一般发生在遥控开关的电源电路等相关部位(如图1所示),由原理可知,当市电电压低于180V或降压电容器C1的容量不足时,均会因直流电源不足难以向整机提供所需的工作电流,而造成驱动电路和继电器不能顺利进入正常的吸合状态,表现为吸持不牢。检修时,测市电正常,将C1拆下,测得其容量已明显减小。更换C1后故障排除。

    例8:亚超声遥控开关,通电后,未发声控信号,指示灯D9亮,KM即处于吸合状态。
分析检修:根据现象分析,问题可能出在KM驱动回路及相关部位。检修时打开电路板发现电容C8内部不良(C8的作用是保证KM在接通电源时处于释放状态,可用0.47μF /63V电解电容更换),更换C8后,故障排除。
    例9:亚超声遥控开关,遥控发射后,接收器插座中无电。
    分析检修:根据现象分析,该故障应重点检查接收器电路等相关部位。检修时,可通电用万用表检测C2两端的电压是否在6V-12V之间,然后检测BG1-BG5的工作状态。如上述检测均正常,问题则在选频放大器。该开关经检查为C7内部失效。更换C7后,故障排除。
    例10:亚超声遥控开关,指示灯D9不亮,遥控无效。
    分析检修:根据现象分析,问题可能出在检波放木电路等相关部位。检修时,打开电路板,用万用表检查A、B点电压,UA=30V,UB=14V,均正常(如图2所示)。由原理可知:正常时,继电器释放状态UA=30V, UB=14V。继电器吸合状态UA=8V, UB=4V。试用一根导线瞬间短接B、C两点,继电器有相应的动作,进一步检查发现检波放大管T2内部开路。更换T2后,故障排除。

     例11:亚超声遥控开关,未遥控,接收器插座中也常有电。
    分析检修:根据现象分析,该故障一般发生在可控硅及相关部位。由于接收器插座中常有电,说明可控硅一直工作在导通状态,常见原因有BG3或BG5击穿、可控硅击穿等。检修时,可通过观察指示灯VD的工作状态确定故障部位。如指示灯亮则故障在BG5及其之前的电路,反之则为可控硅击穿。该开关经检查为可控硅击穿,更换可控硅后,故障排除。
