3．副电源电路

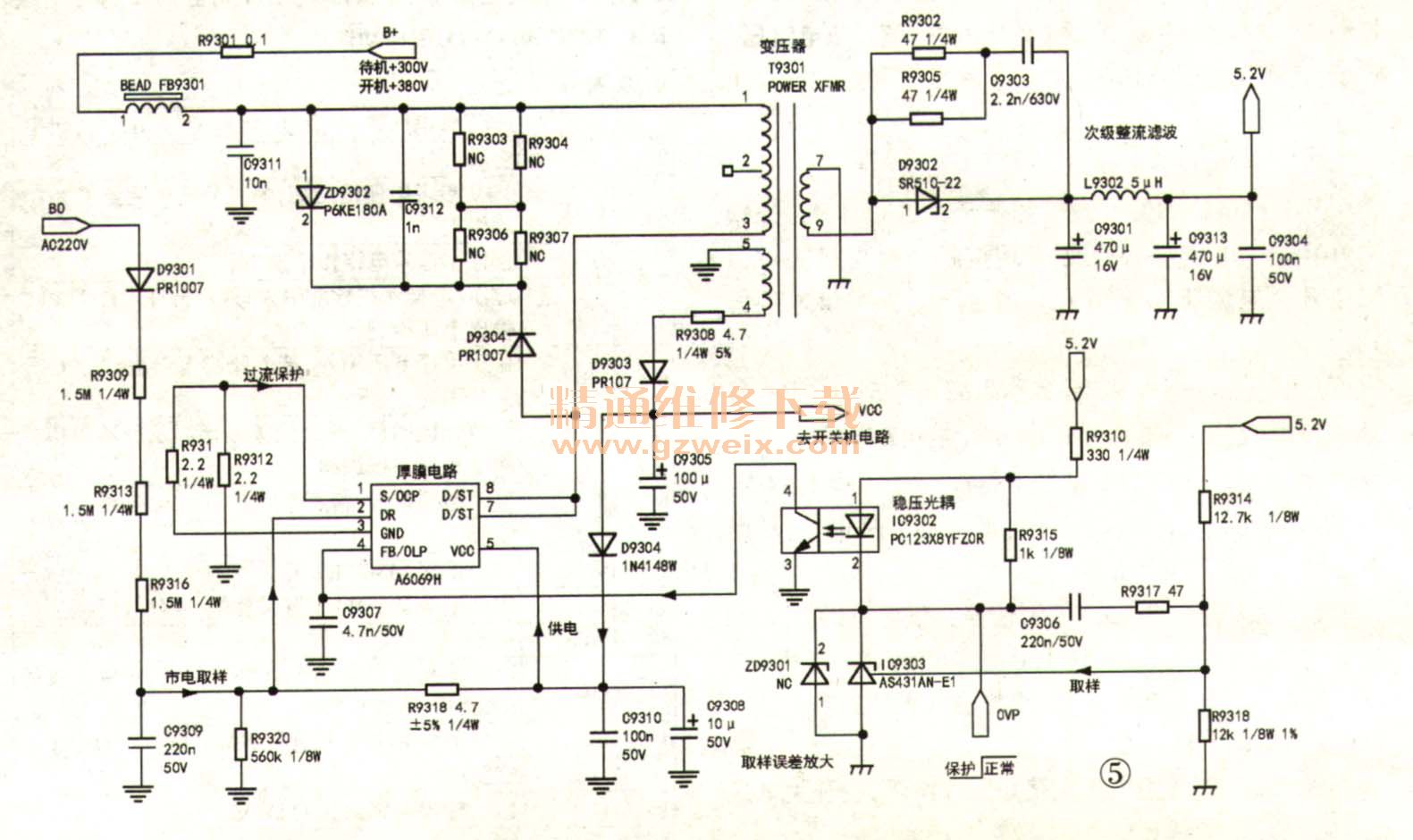

    该二合一板中的副电源如图5所示，副开关电源主要由集成块IC9301（STR-A6069H）、变压器T9301、稳压控制电路IC9303（AS431AN -E1）、光电耦合器IC9302（PC123X8YFZOP）等元件组成，一是从冷地端输出5.2V电压，为整机控制系统电路供电；二是从热地端输出＋16V电压，经开关机电路控制后，为PFC和主电源驱动电路供电。

（1）STR-A6069H简介

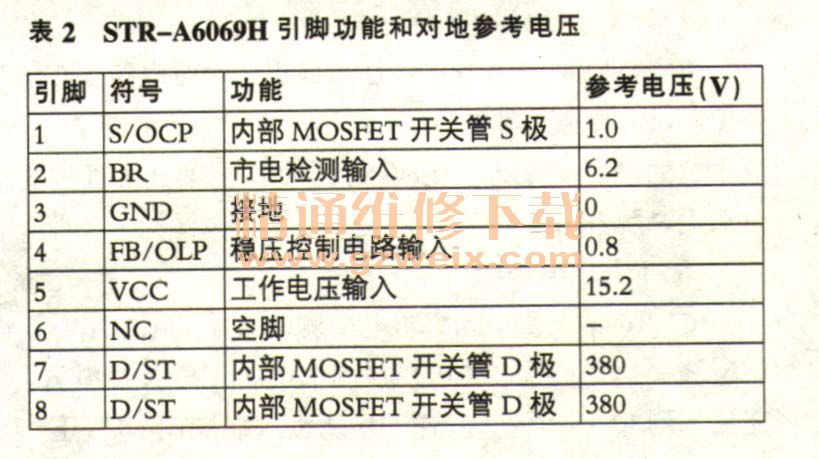

   STR-A6069H（简称A6069H）是小型开关电源厚膜电路，体积小、功耗低，通常应用于电源板的副电源电路中。STR-A6069H引脚功能和对地参考电压见表2。

（2）启动供电过程
    通电后。市电整流滤波后输出的100Hz脉动电压，经D9801向PFC输出滤波电容C9811、C9812充电，形成待机状态＋300V左右的B＋电压为副电源供电，通过T9301的①一②一③一次绕组加到IC9301的⑦、⑧脚（即IC内部MOSFET开关管的D极），并经内部高压启动电路向⑤脚外部的C9308充电，为前置振荡驱动电路供电；同时AC220V市电经D9301整流、R9309、R9313、 R9318与R9320分压后加到IC9301的②脚送到检测输入端，市电电压正常时IC9301内部振荡电路启动工作，产生的激励脉冲推动内部MOSFET开关管工作于开关状态，其脉冲电流在T9301中产生感应电压。T9301的④一⑤绕组感应电压由D9303整流、C9305滤波产生约16V电压，该电压分为两路，一路经D9304送到IC9301的⑤脚，提供启动后的工作电压，使IC9301进入工作状态。另一路送到开关机VCC控制电路Q9101的c极。
（3）整流滤波输出电路
T9301的⑦一⑨二次绕组中的感应电动势，经D9302整流，C9301、L9302、C9313滤波后，产生＋5.2V直流电压，为主板控制系统和电源板开关机电路供电。
（4）稳压控制电路
IC9302为副电源稳压光祸合器，IC9303是取样误差放大器，当副电源整流输出电压因某种原因上升时，IC9303、IC9302的导通电流会增大，将IC9301的④脚电压下拉，IC9301内部的电源开关管导通时间缩短，＋5.2V输出电压下降，从而起到自动稳压作用。当副电源整流输出电压下降时，上述过程相反，起到自动稳压的作用。
（5）开关管过脉冲保护
由C9312、D9304、ZD9302组成尖峰吸收电路，主要用于吸收厚膜电路IC9301内部开关管截止时在D极激起的过高反峰脉冲，以避免IC9301内部开关管被过高尖峰脉冲击穿。
（6）市电过低保护
    IC9301的②脚BR是市电检测输入端。AC220V市电经D9301整流、R9309、R9313、 R9318与R9320分压后加到IC9301的②脚送到检测输入端，市电电压正常时IC9301内部振荡电路启动工作，产生的激励脉冲推动内部MOSFET开关管工作于开关状态；市电电压过低，达到保护设计值时，IC9301保护电路启动而停止工作。
