对照图纸得知，此电源由电源控制块UC3843AN、功率管9N90、整流管SF24等元件组成，KE6（470μF/50V）为+24V输出端滤波电解电容，KR18为＋24V稳压取样限流电阻，图纸标为100Ω，厂家告知为1.5kΩ。根据已坏元件，重点在路检测输出端整流管KD9、10、11（SF24 ）、取样稳压管“2（1 N4749 ）、稳压反馈光祸KV2（PC817）、±15V三端稳压块N1（7815）、N3（7915）（未画出）及滤波电解电容等，均未发现异常。测热地端的功率管KQ1（ 9N90 ）、过流保护电阻KR11、KR19（实为10Ω）未坏，观察UC3843AN的⑦脚供电滤波电解电容KE3（47μF/35V）未鼓包，2A保险丝未断，估计电源部分问题不大。

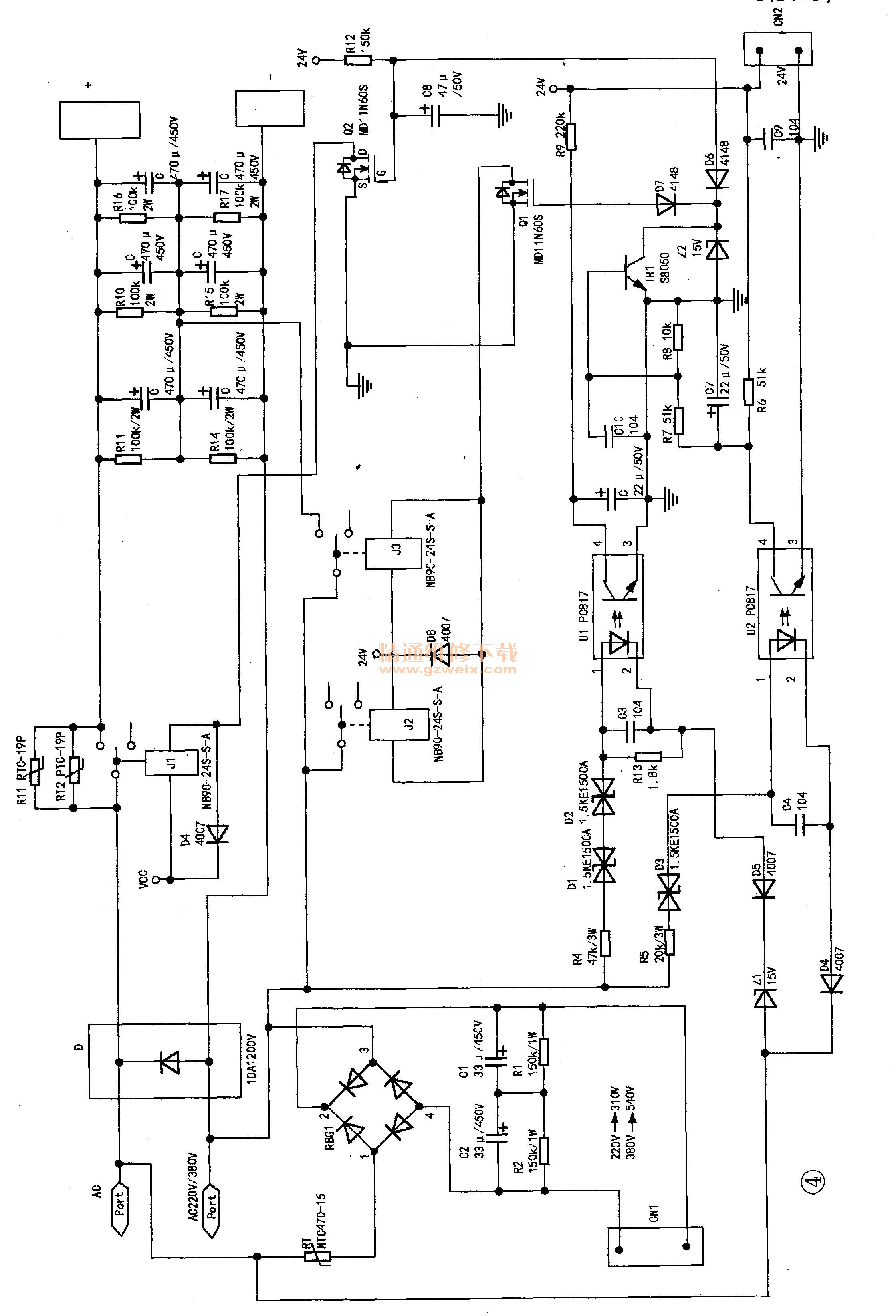

      再检查AC220V/380V供电转换电路，此电路板号为HT -421B 、电路见图4所示。

    转换原理：当供电为AC220V市电（约AC121V-257V范围）时，150V瞬态抑制二极管D3（1.5KE150CA）击穿导通，U2工作，其③、④脚内部的光敏三极管导通，④脚接地，三极管TR1（S8050 ）b极无偏置处于截止状态，场效应管Q1、Q2（MD 11 N60S ）的G极因15V稳压管Z2钳位，有大约14.4V偏压而处于导通状态，继电器J1、J2、J3线圈得电．其常开触点吸合。J1延时吸合并短接RT1、RT2 、电路随之进入正常工作状态，延时时间由R12（150k/ 10Ω） 、C8（47 μF/ 50V）决定。J3吸合后与6个47叩F/450V滤波电解电容中点电压与市电一端相连，形成620V倍压电路，为逆变电路供电。
    当供电为380V市电（只要实际电压大于AC257V）时，150V瞬态抑制二极管D1、D2（1.5KE150CA）及稳压管Z1（15V）又击穿导通，光祸U1、U2同时工作，Q1的G极因U1的③、④脚内部光敏三极管导通接地无偏压而处于截止状态，J2、J3线圈无供电回路不动作，380V经整流及六个电容滤波后，形成约540V电压为逆变电路供电。
    当供电电压低于150V实际在小于约AC121V ）时，D1、D2、D3、Z1均不导通，U1、U2不工作，TR1饱一和导通，C极接地，Q1、Q2均无偏压截止，J1、J2、J3无供电回路不动作，浪涌电流限制正温度系数热敏电阻RT1、RT2（RTC-19P）通电加热后阻值变大，无法继续供电，逆变电路不工作，电焊机停止焊接。需注意的是，J2工作线圈与J3并联，原以为是并联使用，但其各触点并未完全与J3对应触点并联，估计作为备用，通过跳线用来替换损坏的J3。
