整流堆RBG1、滤波电解电容C1、C2（33μF/450V）组成±24V电源供电电路，通过接插件CN1接至CN8，为±24V电源供电。市电为220V时，CN1输出电压约310V，市电为380V时，输出电压约540V。
    此板外侧为电路焊点及敷铜箔走线，无元件标号，内侧为安装元件，很不方便定位查找，通过在路测整流堆焊点及CN1相关点之间电阻，判断此板问题不大。

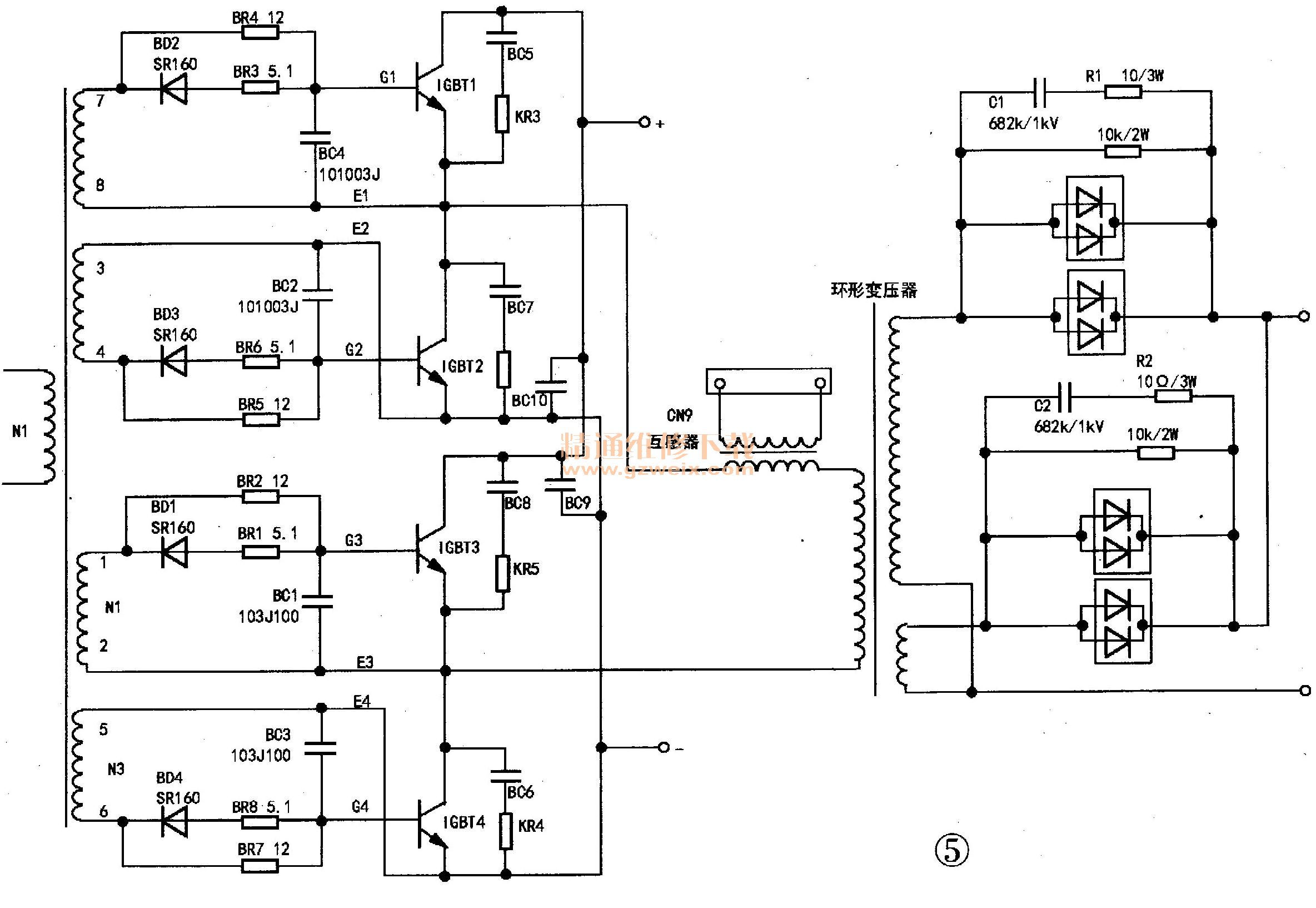

    逆变驱动末级及整流输出电路见图5、图6所示。

    在路重点检测4个绝缘栅双极晶体管IGBT1-IGBT4以及4个共阴极整流管等，均未发现短路，检查市电输入端走线，又发现面板按键开关（25A/250V）有一组触点接触不良。
    替换所损元件，KR18按厂家提供的1.5kΩ替换，通电，测+24V电压先是过冲到约27V，然后回落至约25V，之后在21V～24V之间间隔约2s波动，且随着通电时间延长，波动起止电压逐渐升高，当升至25V～28V时，上升速度减缓，此时闻到一股焦蝴味，赶紧断电观察（此时千万不要触碰六个470μF/450V电解电容触点，有残存高压），并未找到发热元件。根据故障现象，估计负载过重或短路，引起电路保护。凉机后一手控制电源开关通电，一手进行快速测量，此时观察DC24V风扇电机不转，快速测±15V三端稳压块N1（7815）、N3（7915）输出电压正常，估计风扇坏。拔下风扇接插件CN6，通电瞬间快速测+24V电压竟然大大超过50V，赶紧断电，怀疑稳压电路还存有问题。
    此风扇参数为DC24V、0.23A，用500型万用表R×1挡，测量风扇非在路正（黑＋红－）、反（红＋黑－）向电阻分别约43Ω、32Ω，正常值不详，估计已坏。找来两节12V蓄电池串联成24V电源，试接风扇果然不转动，仔细检查风扇，发现轴承缠有杂物，经清理后试机仍不转，确认风扇已坏。现用DC24V、0.18A新风扇代替，用500型万用表R×1挡测得其正、反向电阻分别约∞、90Ω;R×1k挡测得其正、反向电阻分别为4kΩ、700Ω。
    此时再通电，风扇转，测+24V电压先是过冲到约41V，然后回落至32V，之后再回落至28V，稍等片刻又逐渐升高至30V左右。断电，重点代换稳压取样电路中的24V稳压管KZ2、控制光祸KV2后故障现象依旧。忽然想起会不会是限流电阻KR18取值不合理呢，KR18图标值为100SZ 、KZ2参数为24V、11mA，如果KR 18按照1.5kΩ取值，光祸①、②脚内发光二极管管压降为1.2V，粗略计算一下，+24V输出端电压要达到约42V时，稳压电路才能起控。现将KR18试改为470Ω，在市电为220V下试机，测+24V电压先是过冲到约37V，然后回落至28V，之后又逐渐升高至30V左右，又用150Ω电阻试机，+24V电压先是升至约45V，然后回落至35V，之后再回落至30V左右，看来稳压电路根本未工作。
    现把检测重点转向热地端有关电路，通电测U1（UC3843AN ）⑦脚供电DC电压约19V，正常，测KV2的④脚电压竟为0V，显然不对，此脚电压与U1（UC3843AN ）⑦脚供电电压同为一路，均来自整流管KD6（SF24）负极。经仔细检查，发现通往KV2的④脚敷铜箔走线有一细微鼓包，刮开后发现走线已腐蚀开路，用跨接线将其连接焊牢，KR18换用150Ω电阻，通电再试，不管接不接风扇，124V、115V电源输出皆正常。
    空载通电调整焊接电流电位器，测焊机输出端子直流电压约77.5V不变化，交付用户使用。
    此故障与使用环境潮湿、线路板防潮处理不当有关，好在用户处置及时，故障未再进一步扩大。
