海尔智能电冰箱的型号很多，电路设计也各有特色，但其控制核心系统—智能控制电路的辅助电源电路却完全相同，如海尔BCD-553、BCD-554智能电冰箱、BCD-550WYJ变频电冰箱等辅助供电电源电路都是一样的。本文以海尔BCD-550WYJ型变频电冰箱智能控制电路的辅助电源为例，介绍其工作原理及检修方法。

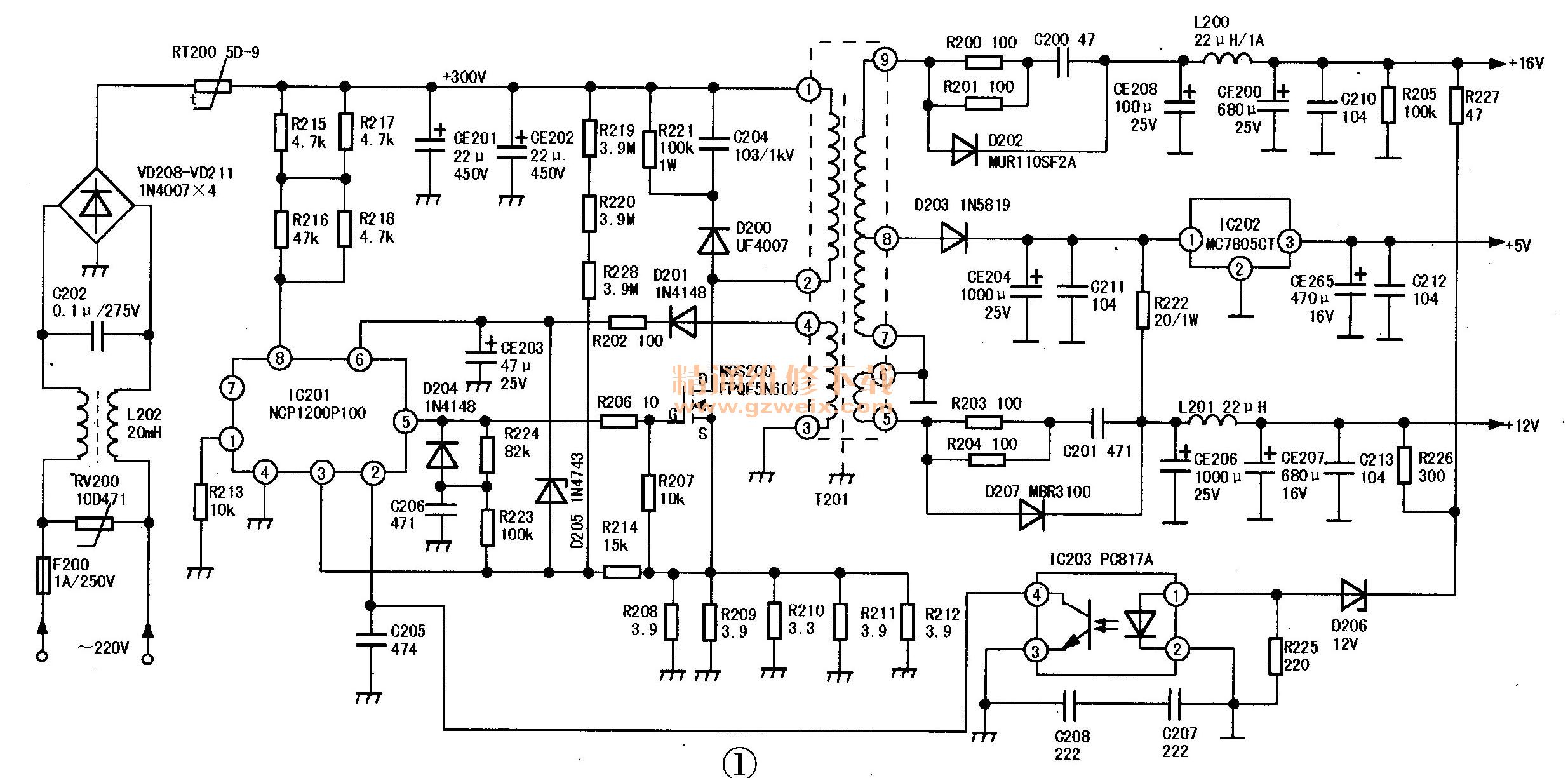

    电路见图1所示，由智能控制板输入的AC220V市电电压，经电流保险F200、压敏电阻RV200、电感L200、电容C202、二极管VD208～VD211、保险电阻RT200、电容CE201和CE202过流保护、过压保护、整流滤波、防雷击及抗干扰电路后，输出约＋300V直流峰值电压。此电压一路经开关电源变压器T201①-②绕组送到大功率场效应开关管MOS200（FPQF5N60C）的漏极D；另一路作高压启动电压，经R215～R218串、并联网络加到开关电源芯片IC201（NCP1200P100 ）⑧脚HV端，其内部高压电流源产生的7.0rnA电流通过⑥脚给外置电容CE203充电，当充电电压上升到13V左右时，基准电源启动为控制电路提供偏置，时钟电路触发RS锁存器输出PWM信号，PWM脉冲信号经驱动放大后，从IC201⑤脚DRV端输出，驱动功率开关管MOS200工作。MOS200导通后，电流通过其D-S极并在R208～R212 （3.9Ω x 5）产生电压降，此压降经R214送回IC201③脚CS端进行检测，经内部380ns延迟消隐加到电流比较器反相输入端，与同相输入端电压比较。当IC201③脚电压达到同相端电位时，比较器输出翻转，触发RS锁存器关断驱动级，IC201⑤脚输出低电平，功率开关管MOS200截止，直到时钟脉冲上升沿到来再次触发RS锁存器输出高电平，使 MOS200开关管再次导通……，如此循环，使开关电源进入周期性振荡工作状态。

    IC201是该开关电源的关键元件，它是一片电流模式单端PWM控制器，开关管外接。其内部含有7.0mA高压电流源、基准参考电压源、循环周期比较器、可变频率时钟电路、电流检测比较器、RS锁存器、驱动器、过压保护、过流保护和过载保护电路等。它采用8脚PDIP双列直插式塑料封装，各脚功能说明及正常工作电压数据见表1。

    开关电源启动振荡后，T201③-④绕组产生的感应电压，经D201， R202， CE203， D205 （1 N4743）整流、限流、滤波、稳压后送至IC201⑥脚，作为IC201工作维持电源。开关电源工作时，T201⑨脚输出的脉冲电压经D202、L200、CE208、CE200等整流、滤波后，输出＋16V电压，一路为冰箱冷冻室风机驱动电路供电；另一路经R227、D206 （12V ）、光电耦合器IC203（PC817A）等组成的取样反馈电路，通过IC201②脚实现DC/DC稳压误差控制功能。T201⑤脚输出的脉冲电压经D207、L201，CE206、CE207等整流、滤波后，输出＋12V电压，一路为冰箱电气系统控制接口电路中的继电器驱动电路、冷藏室风机驱动电路、变温室风机驱动电路、蜂鸣器电路等供电；另一路经R226同样通过D206， IC203等组成的取样反馈电路，由IC201②脚实现DC/DC误差控制功能。T201⑧脚输出的脉冲电压经D203、CE204、CE265，三端稳压器IC202（MC7805CT）等整流、滤波、稳压后，输出稳定的＋5V电压，分别为智能控制板主控芯片IC1（CPU）电路、晶振电路、复位电路、温度传感电路、门开关电路、驱动电路、操作显示电路等供电。

    辅助电源电路故障的判断与检修
    智能控制板辅助电源电路故障通常表现为整机不工作、工作异常、操作按键无反应或无显示等。常见故障判断及检修方法如下：
    （1）接插件CN200 （N）， CN201（L）两端的AC220V电压正常时，检查保险F200是否熔断，如F200烧黑或炸裂，则多为压敏电阻RV200、电容C202、整流管VD208～VD211击穿短路。如有烧损则选同型号、同规格元件更换（图1中已标出详细的元件型号及参数）。

    （2）检测CE201两端有无＋300V电压；若无此电压，可能是整流管VD208-VD211开路、失效或保险电阻RT200烧损。如果RT200烧损，通常是CE201、CE202、C204、D200、MOS200击穿或严重漏电所致。
    （3）分别测量＋16V、＋12V、＋5V电压是否有输出，或输出电压是否存在过高、过低、不稳定等现象。如三组电压均无输出，说明开关电源停振不工作，可先检查线路是否存在断线、脱焊或虚焊等。再检查二极管D200，D201、D204、稳压管D205、电容CE203、电阻R215～R218、R202、R208-R212、开关电源芯片IC201（参考表1各脚正常电压）等是否存在开路失效、短路漏电、炸裂、鼓包、变色、变值或性能不良。如＋16V、＋12V、＋5V三组电压输出存在过高、过低、不稳定现象，则检查二极管D202、D203 、D207、电阻R200～R204、 R226、 R227、电容CE200、CE208、CE204、CE265、CE206、CE207、稳压块IC202、稳压管D206、光电耦合器IC203等是否存在开路、短路、变值或性能不良。在检修过程中，若遇到更换元件后仍然烧损，说明该支路负载电流很大，应分别断开支路负载进行检查。
    （4）当开关电源芯片IC201烧损时，大多数连带保险电阻RT200过流而烧损开路，可选同规格元件更换。但在更换之前，应对辅助电源尖峰吸收回路（R221、C204、D200） ， ＋300V整流、滤波、稳压及负载进行检查，包括辅助电源电路中的所有元件及＋16V、＋12V、＋5V负载电路等，建议采用拉网式排查。对于电容有轻微鼓包、漏液或疑为性能不良的二极管、稳压管、开关管等，均应直接换新。
