海尔BCD-550WYJ型变频电冰箱不除霜
来源:家电维修  作者:佚名  2019-02-11 09:13:45

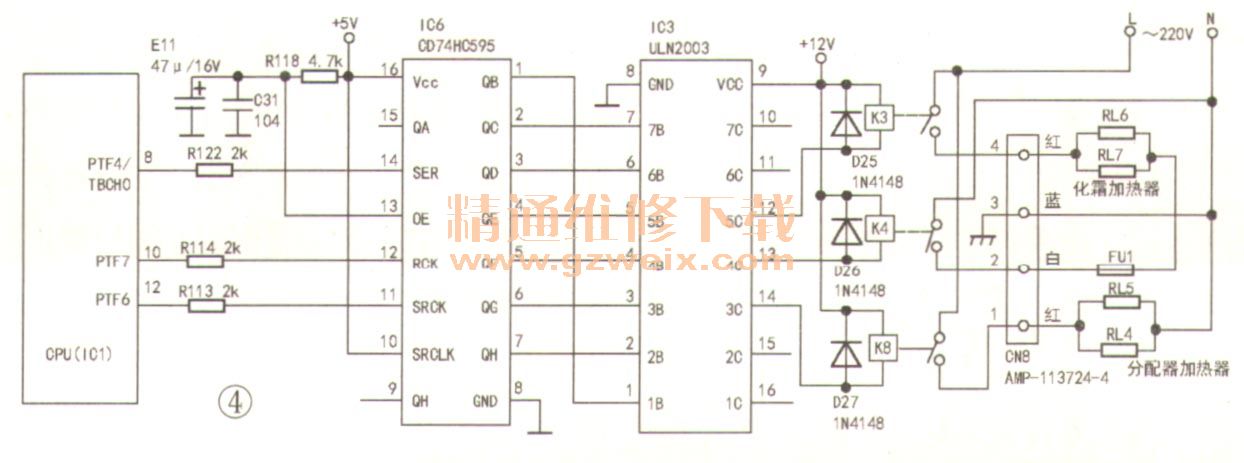

分析检修:不除霜故障主要有两个原因:一是化霜温度传感器RT4或其接口电路工作异常;二是电气系统化霜加热接口电路有故障。化霜加热控制接口电路如图4所示,在需要进行除霜加热时,由主控芯片IC1⑧~⑩、12脚输出控制指令,经8位移位寄存器IC6(CD74HC595)控制反相器(大电流)IC3(ULN2003)12 、13脚输出低电平,继电器K3、K4获12V电源电压而吸合,它们的常开触点闭合后,分别接通市电火线(L)和零线(N),化霜加热器RL6、RL7经电流保险FU1和插件CN8②、④脚获得220V市电电压而加热除霜。检修时,接通电源,手动操作进入强制除霜工作模式,测IC3、12、13脚均为0.1V(低电平),说明IC1、IC6、IC3工作正常。测加热器RL6、RL7两端电压为0V、检查加热保险FU1完好,再测CN8②、④脚也无220V交流电压,说明继电器K3 、K4之一有问题。断电后检查,发现K4线圈霉断,导致其常开触点不闭合。用一只工作电压为DC12V、触点容量为AC250V/5A继电器更换后,除霜加热恢复正常。
