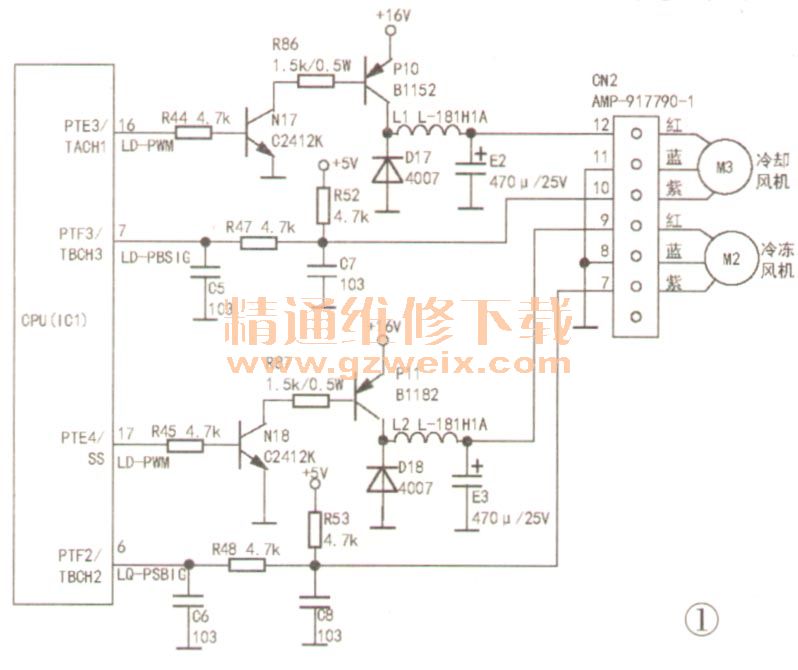

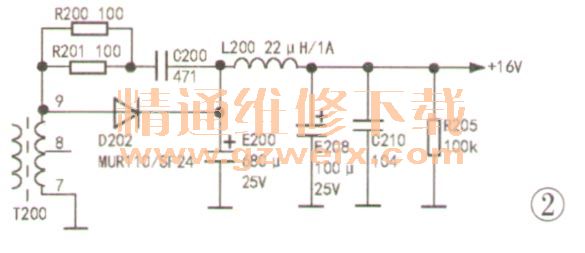

分析检修：该电冰箱属于海尔Y555电脑控制变频电冰箱系列，其冷冻室有冷却（散热）、冷冻（送冷）两个风机，控制电路如图1所示。主控芯片IC1（CPU）的型号是MC68HC08AB32/64，16脚输出冷却控制信号（LD-PWM），经N17驱动电源开关管P10导通，16V电源电压通过L1、E2滤波后，经插件CN2 12脚加至冷却风机M3正极，M3负极则经CN2⑧脚接地。M3工作状态信号经CN2⑩脚，R7、C7、C5反馈回IC1⑦脚（LD-PBSIG）、用以监测冷却风机M3的工作状态。IC1 16脚（LD-PWM）、N18、P11、L2、E3等控制CN2⑦～⑨脚外接冷冻风机M2 、IC 1⑥脚（L、Q-PSBIG）为反馈信号输入端。冷冻风机M2控制原理及控制电路参数与冷却风机M3完全相同，不再赘述。由于冰箱控制电路如LCD屏、指示灯、蜂鸣器等工作正常，分析主控芯片IC1无问题。而冷冻风机M2和冷却风机M3及控制电路同时产生故障的可能性极小，因此怀疑它们共用的＋+16V电源供电有故障二打开冷冻室箱门，用手按下冷冻室门开关SW3（模拟关闭冷冻室箱门），打开风机盖板观察冷冻风机M2和冷却风机M3确实均不转动，此时测IC1 16、17脚均有驱动信号（高电平）输出，但电源开关管P10、P11发射极却为0V，正常时应为16V，由此断定＋16V电源电路有问题，相关电路如图2所示。依次检查易损元件开关变压器T200⑦-⑧-⑨绕组、整流二极管D202、滤波电感L200及滤波电容E200、E208、C210等，发现D202正向电阻为1.2kΩ，反向电阻为58kΩ，而正常时正、反向电阻应分别为10Ω和∞，说明D202失效（失去单向的导电功能）。用同型号（MUR110/SF24）整流二极管更换后试机，+16V供电恢复正常，两个风机开始运转，故障排除。
