冰箱机械式温控器的识别与替换(上)
来源:本站整理  作者:佚名  2013-11-05 11:28:14

    近段时间笔者维修了同行维修未果而转修的多台由于温控器故障判断或替换不当导致冰箱、冷柜制冷异常的机子,通过事后分析主要是由于部分维修的人员对温控器的认识不够深入,导致替换了参数、规格不符的温控器,致使制冷设备出现制冷温度偏高、制冷温度过低等故障现象,为避免同行走弯路,整理维修笔记撰写成文,供同行学习参考。

    一、冰箱温控器分类与应用

    电冰箱的温控器主要有机械式温控器和电子式温控器。
    机械式温控器主要是靠感温管内气体膨胀与收缩使杠杆发生位移从而使温控器的触点接通与断开实现对压缩机的启/停控制间接控制冰箱箱内的温度。
    机械式温控器由于结构简单、造价成本较低,温度控制准确度、灵敏度一般,主要应用于中低端的冰箱、冷柜的温度控制。
    电子式温控器主要是靠温度传感器(负温度系数的热敏电阻)检测箱内制冷的温度,通过箱内温度的变化,使传感器的阻值发生改变,致使控制主板的单片机数据采集端口的电压值发生变化,再经单片机内部的运算与比较,通过输出端口来控制压缩机的开/停从而控制冰箱箱内的温度。
    电子式温控器由于控制的温度、准确度、灵明度较高,控制电路相对比较复杂,造价成本较高,一般应用于中、高端智能冰箱。

    二、机械式温控器的识别

    1.机械式温控器的分类

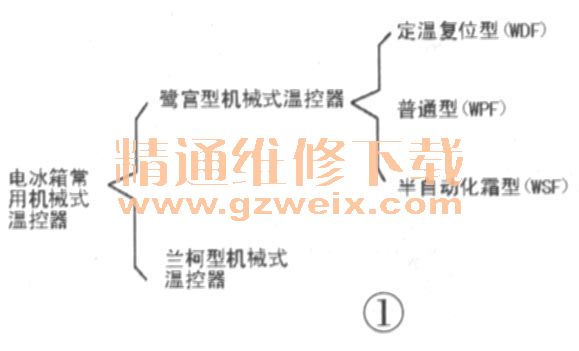

    冰箱机械式温控器目前国内常用的是基于国外技术工艺设计的,有日本鹭宫型和美国的兰柯型温控器,如图1所示。

    日本鹭宫型冰箱温控器可分为:定温复位型(WDF )、普通型(WPF )、半自动化黯型(WSF)等常见类型。鹭宫型温控器一般应用于冰箱,美国兰柯型温控器一般应用于冷柜。
    2.机械式温控器的识别方法
    (1)外观识别

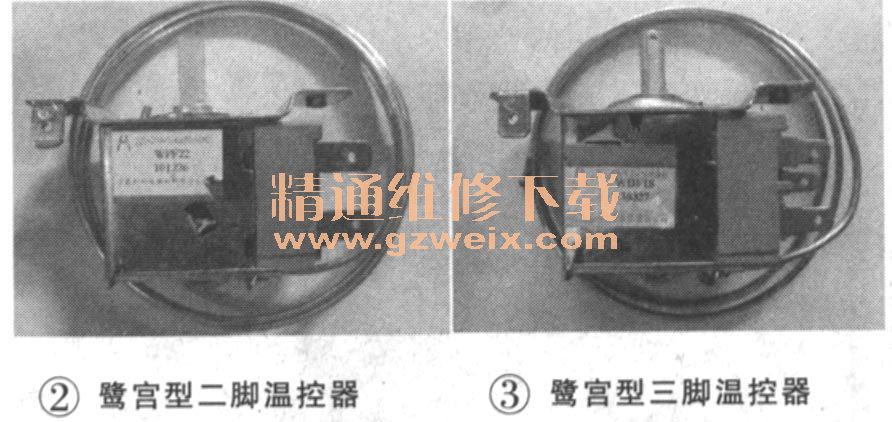

鹭宫型冰箱温控器的外观如图2、3所示。

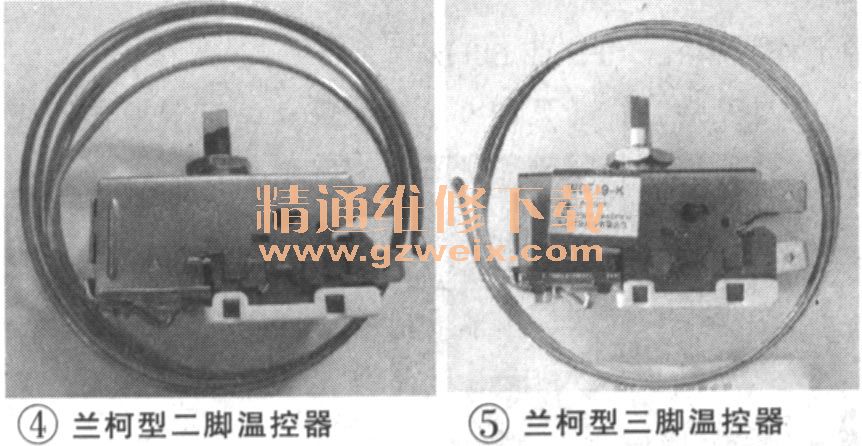

兰柯型冰箱温控器的外观如图4、5所示。

    提示:1)一般WPF系列的为二脚温控,WDF系列的为三脚温控a2)一般鹭宫型的温控器采用不锈钢材料封面板(见图2、3);3)兰柯型温控器采用镀锌板封面板(见图4、5)。

    (2)型号识别

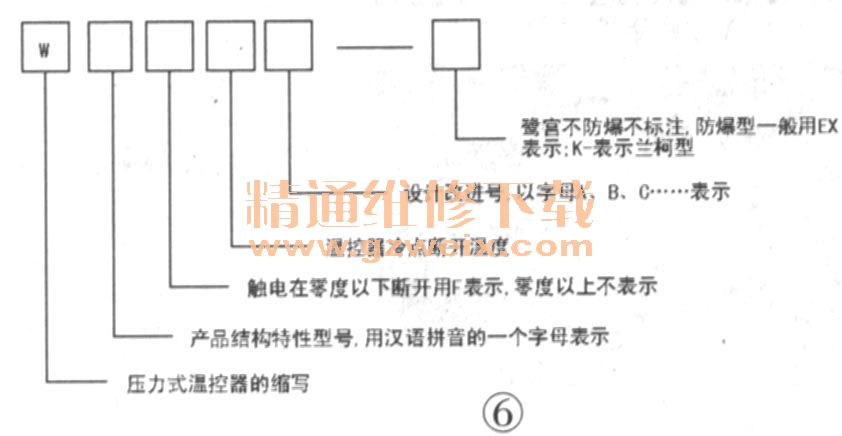

冰箱机械式温控器命名规则(如图6所示)。

    以下列举了鹭宫与兰柯型温控器的六种型号、参数供学习参考(如图7~12所示)。

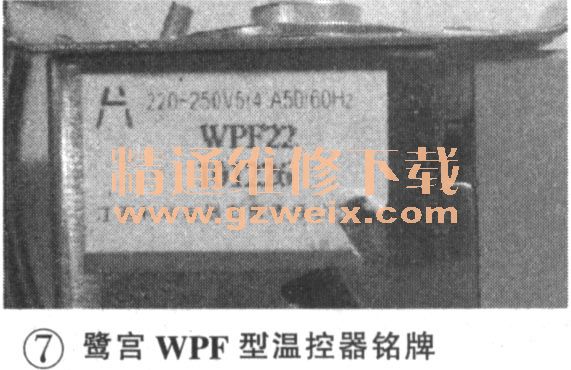

    WPF22(见图7):表示鹭宫型普通压力式温控器冷点断点温度为-22°。

[1] [2]  下一页
